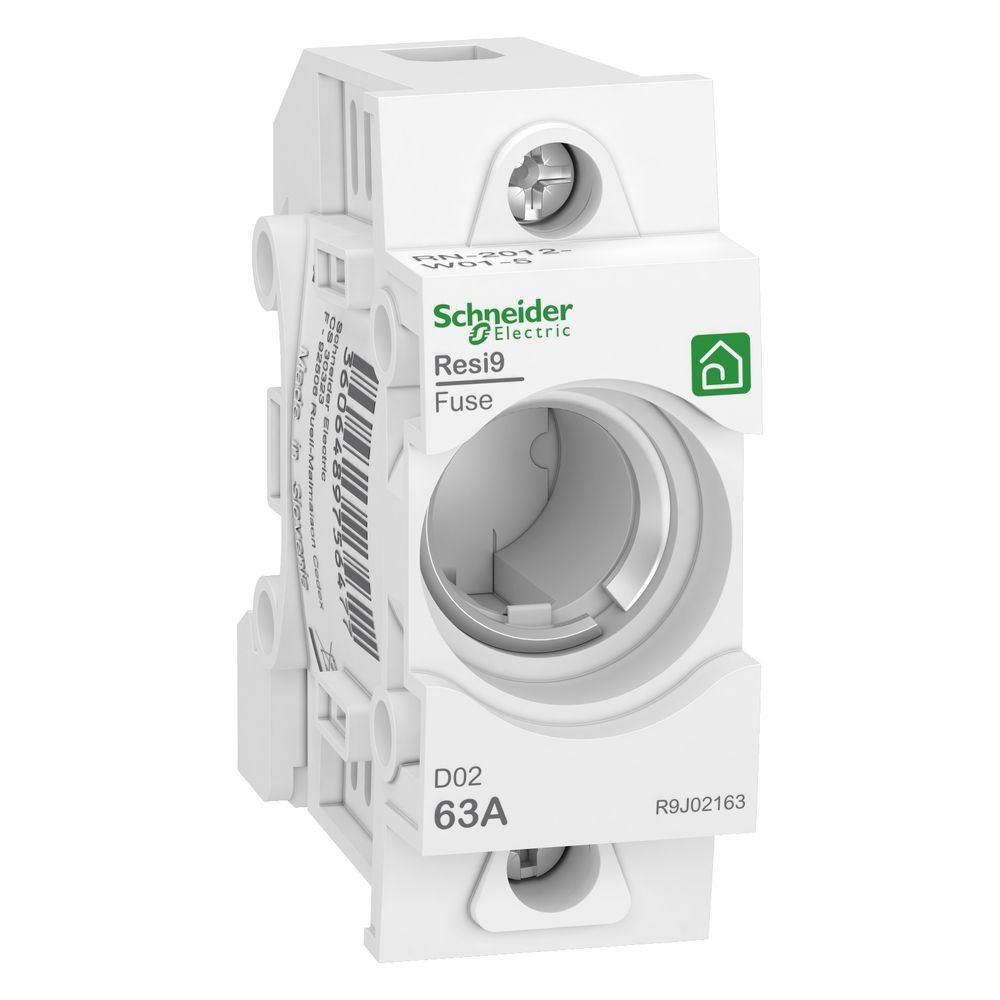

Schneider Electric Sicherungshalter Resi9 D02, 63A 400V, Kunststoff, Weiß

Dieser einpolige Neozed-Sicherungssockel der Baureihe Resi9 ist für die Aufnahme von D02-Sicherungseinsätzen konzipiert. Das Modul ermöglicht die Absicherung von Stromkreisen mit einem Bemessungsstrom von bis zu 63 A und ist für die Montage auf DIN-Schienen optimiert. Dank der kompakten Bauweise und der robusten Kunststoffausführung eignet sich der Sicherungshalter für den Einsatz in elektrischen Verteilungen.

Montage und Anschluss

Die Installation erfolgt direkt auf einer DIN-Schiene. Die Anschlussklemmen sind für flexible und feste Leiter ausgelegt, wobei die oberen Klemmen einen Querschnitt von 1,5 bis 25 mm² und die unteren Klemmen bis zu 35 mm² aufnehmen können. Ein Anzugsdrehmoment von 2,5 Nm stellt eine sichere Kontaktierung der Leiter sicher.

Sicherheit und Umgebungsbedingungen

Der Sicherungssockel ist für eine Bemessungsspannung von 400 V AC sowie 250 V DC ausgelegt und bietet eine Nenn-Unterbrechungskapazität von 50 kA bei Wechselstrom. Das Gehäuse ist feuerfest bis 960 °C und entspricht der Schutzart IP20. Der Betrieb ist in einem Umgebungstemperaturbereich von -25 °C bis 40 °C möglich.

Dieser Sicherungshalter bietet eine Lösung für die elektrische Absicherung in modularen Systemen. Mit einer Belastbarkeit von 63 A und der Eignung für 400 V AC bzw. 250 V DC deckt er ein breites Anwendungsspektrum ab. Die Montage auf der DIN-Schiene sowie die flexiblen Anschlussmöglichkeiten für Leiterquerschnitte bis 35 mm² erleichtern die Installation in Verteilungen.

Technische Daten

• Baugröße: D02
• Bemessungsstrom: 63 A
• Bemessungsspannung: 400 V AC / 250 V DC
• Polzahl: 1
• Montageart: DIN-Schiene
• Breite: 27 mm
• Anschlussquerschnitt: 1,5 bis 35 mm²
• Nenn-Unterbrechungskapazität: 50 kA AC / 8 kA DC
• Anzugsdrehmoment: 2,5 Nm
• Schutzart: IP20
