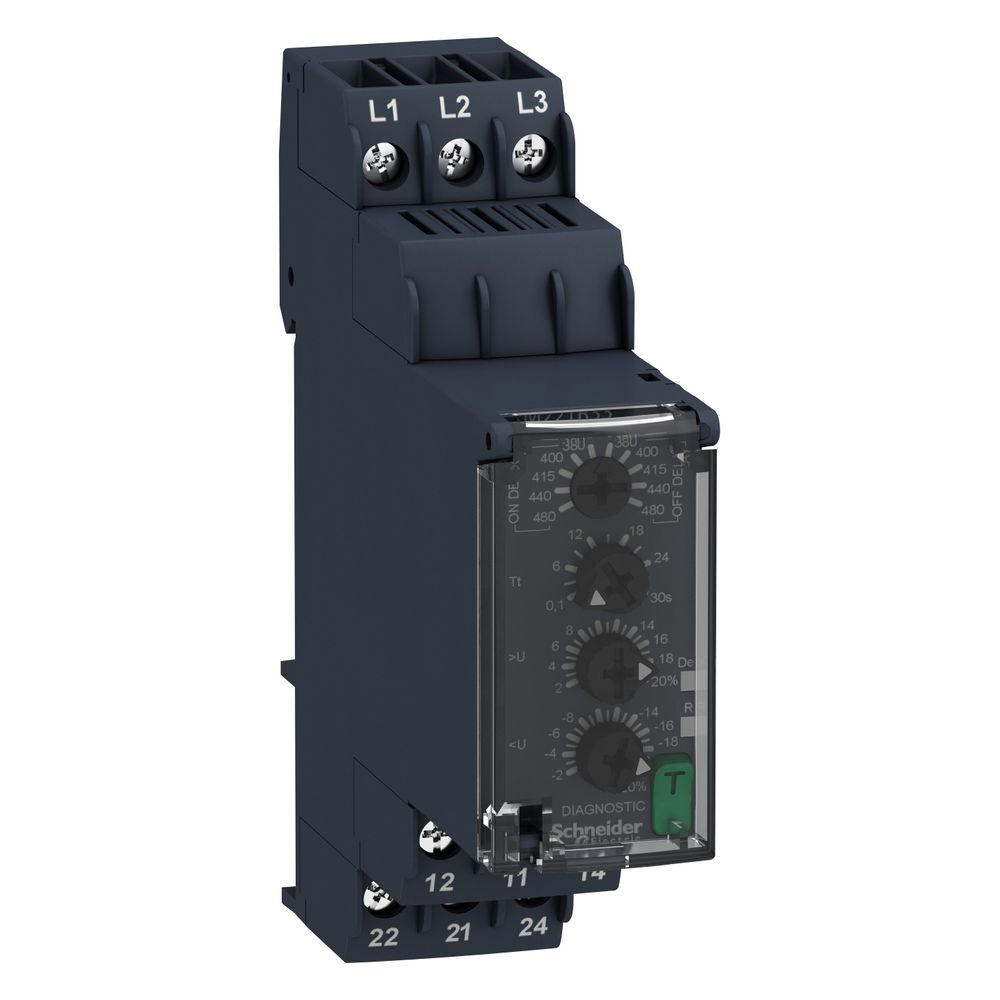

Schneider Electric 3-Phasen-Steuerrelais Harmony RM22TR33, 3 Phasen, 2 Wechslerkontakte, 90x22,5x73mm

Das Harmony-Steuerrelais RM22TR33 dient der zuverlässigen Überwachung von 3-Phasen-Netzen. Es erkennt Phasenausfälle, falsche Phasenfolgen sowie Unter- und Überspannungen in einem Bereich von 380 bis 480 V AC. Mit einer Baubreite von 22,5 mm ist das Gerät für die Montage auf 35 mm DIN-Schienen optimiert.

Funktionsweise und Bedienung

Die Überwachungsparameter lassen sich präzise über frontseitige Bedienelemente einstellen, die durch eine Klarsichtabdeckung vor unbefugten Änderungen geschützt sind. Ein beleuchteter Skalenpfeil ermöglicht die einfache Ablesbarkeit der Potentiometer. Zur Diagnose der Gesamtanwendung ist ein frontseitiger Schalter integriert, der die Ausgangsrelais manuell deaktiviert. Der Status des Geräts wird über drei LEDs signalisiert, während zwei Wechslerkontakte mit einer Belastbarkeit von bis zu 8 A die Meldung von Störungen ermöglichen.

Technische Daten

• Anzahl der Netzphasen: 3 Phasen
• Spannungsmessbereich: 380 - 480 V AC
• Ausgangskontakte: 2 Wechslerkontakte
• Max. Schaltstrom: 8 A AC
• Max. Schaltspannung: 250 V AC
• Schaltleistung: 2000 VA
• Zeitverzögerung: 0,1 - 30 s
• Baubreite: 22,5 mm
• Schutzart Gehäuse: IP40
• Umgebungstemperatur Betrieb: -20 bis 60 °C

Das Steuerrelais bietet durch seine einstellbare Ansprech- und Rückfallverzögerung von 0,1 bis 30 Sekunden eine hohe Flexibilität bei der Netzüberwachung. Mit einer elektrischen Lebensdauer von 100.000 Zyklen und einer mechanischen Lebensdauer von 10 Millionen Zyklen ist das Gerät auf Langlebigkeit in industriellen Umgebungen ausgelegt. Die Anbindung erfolgt sicher über Schraubklemmen, wobei das Gehäuse aus robustem Polykarbonat gefertigt ist.
