Beschreibung

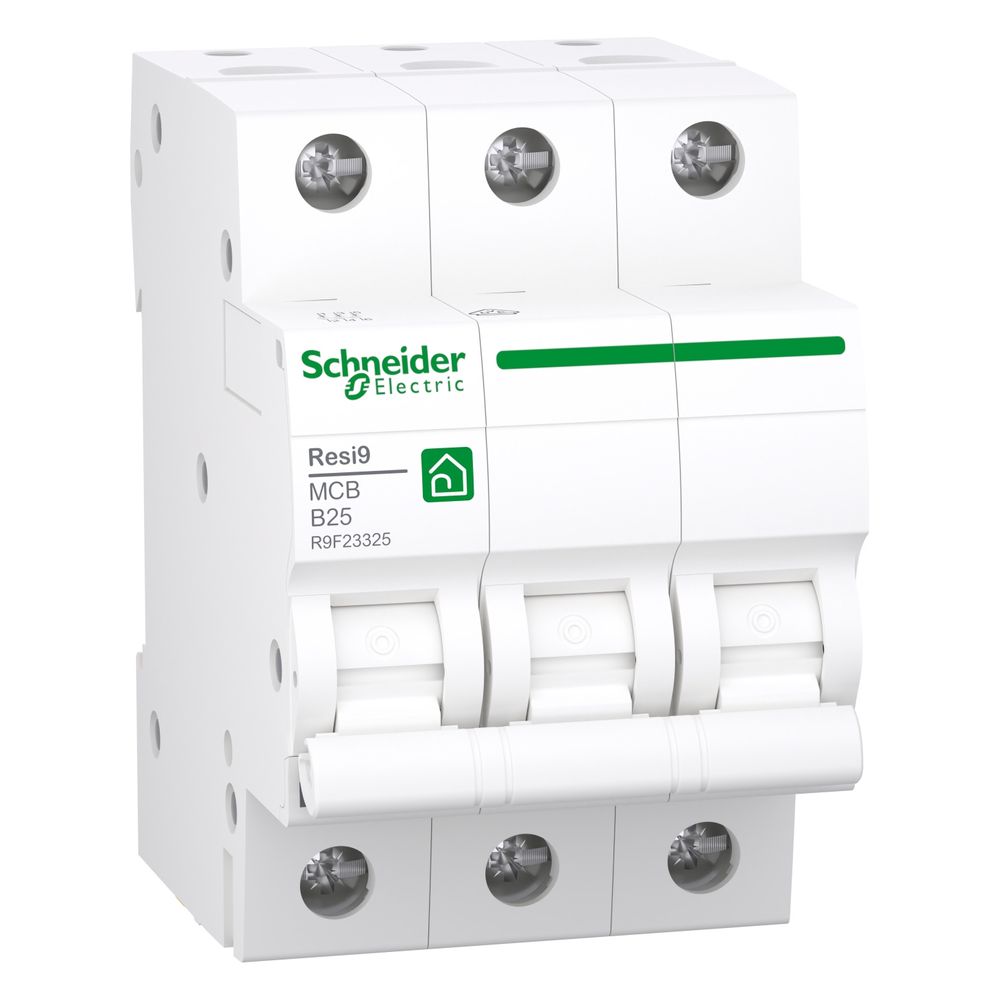

Schneider Electric Leitungsschutzschalter Resi9 R9F23325, 3-polig 25A B 6kA, Weiß
Der Leitungsschutzschalter aus der Resi9-Baureihe bietet zuverlässigen Kurzschluss- und Überlastschutz für elektrische Verteilungen im Wohnbau sowie in gewerblichen Gebäuden. Das 3-polige Gerät ist für einen Bemessungsstrom von 25 A ausgelegt und zeichnet sich durch eine Auslösecharakteristik vom Typ B aus. Mit einem Bemessungsschaltvermögen von 6 kA gemäß EN/IEC 60898-1 ermöglicht die Komponente eine hohe Betriebssicherheit in AC-Netzen.
Funktionsweise und Montage
Die Installation erfolgt auf einer DIN-Hutschiene. Für eine flexible Verdrahtung verfügt das Gerät über Tunnelklemmen, die sowohl oben als auch unten anschließbar sind. An der Unterseite ermöglicht eine Doppelfunktionsklemme zudem die Kombination mit Gabelkammschienen. Die integrierte Sprungschaltung sorgt für ein verschleißarmes Schalten der Kontakte, unabhängig von der Betätigungsgeschwindigkeit. Eine lokale Anzeige signalisiert den aktuellen Schaltzustand.
Technische Daten
- Bemessungsstrom: 25 A
- Polzahl: 3
- Auslösecharakteristik: B
- Bemessungsschaltvermögen: 6 kA
- Bemessungsspannung: 400 V AC
- Breite in Teilungseinheiten: 3
- Energiebegrenzungsklasse: 3
- Schutzart: IP20
- Anschlussquerschnitt eindrähtig: 1 - 25 mm²
- Anschlussquerschnitt mehrdrähtig: 1 - 16 mm²
Dieser Leitungsschutzschalter kombiniert kompakte Abmessungen mit robuster Technik. Durch die Energiebegrenzungsklasse 3 und die Eignung für Umgebungstemperaturen von -25 °C bis 60 °C ist ein sicherer Betrieb in anspruchsvollen Umgebungen möglich. Mit einer Bemessungsstoßspannungsfestigkeit von 4 kV und einer mechanischen Lebensdauer von 10.000 Zyklen bietet das Gerät eine langlebige Lösung für die Absicherung von Stromkreisen bei einer Bemessungsspannung von 400 V.
Technische Daten
| Hersteller | Schneider Electric |
| 9-mm-Raster | 6 |
| [M] Anzugsdrehmoment | 2 Nm oben oder unten |
| [Ue] Betriebsbemessungsspannung | 400 V AC 50 / 60 |
| [Ui] Bemessungs-Isolationsspannung | 440 V AC 50 / 60 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 25 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 16 |
| Anzahl der abgesicherten Pole | 3 |
| Anzahl der geschützten Pole | 3 |
| Artikelnummer | SE-R9F23325 |
| Auslösecharakteristik | B |
| Auslöser-Technologie | Thermomagnetisch |
| Baureihe | Resi9 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 |
| Bemessungsspannung | 400 |
| Beschreibung der Pole | 3P |
| Breite | 54 |
| Breite in Teilungseinheiten | 3 |
| EAN-13 | 3606489590192 |
| Einbautiefe | 44 |
| Energiebegrenzungsklasse | 3 |
| Erdschlussschutz | Ohne |
| Explosionsgeschützt | Nein |
| Farbe | Weiß (RAL 9003) |
| Frequenz | 50 - 60 |
| Geräteanwendung | Verteilung |
| Gewicht | 0,338 kg |
| Höhe | 85 |
| Kurvenscheibe | B |
| Lokale Signalisierung | ON / OFF-Anzeige |
| Magnetische Auslösegrenze | 3 - 5 x In0AC |
| Mechanische Lebensdauer | 10000 Zyklen |
| Mitschaltender Neutralleiter | Nein |
| Montagehalterung | DIN-Schiene |
| Montagemodus | Aufsteckbar |
| Netzwerkfrequenz | 50 / 60 |
| Netzwerktyp | AC |
| Normen | EN / IEC 60898-1 |
| Polzahl (gesamt) | 3 |
| Produktzertifizierungen | VDE |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Steuerungstyp | Kippschalter |
| TE | 3 |
| Tiefe | 75 |
| Umgebungstemperatur bei Betrieb | -25…60 |
| Umgebungstemperatur bei Lagerung | -40…60 |
| Umgebungstemperatur während des Betriebs | -25 - 60 |
| Unterputzmontage | Nein |
| Verlustleistung | 2,7 |
| Verschmutzungsgrad | 2 |
| Zusatzeinrichtungen möglich | Nein |
| Überspannungskategorie | III |
| WEEE-Nr. | 33842582 |
