Beschreibung

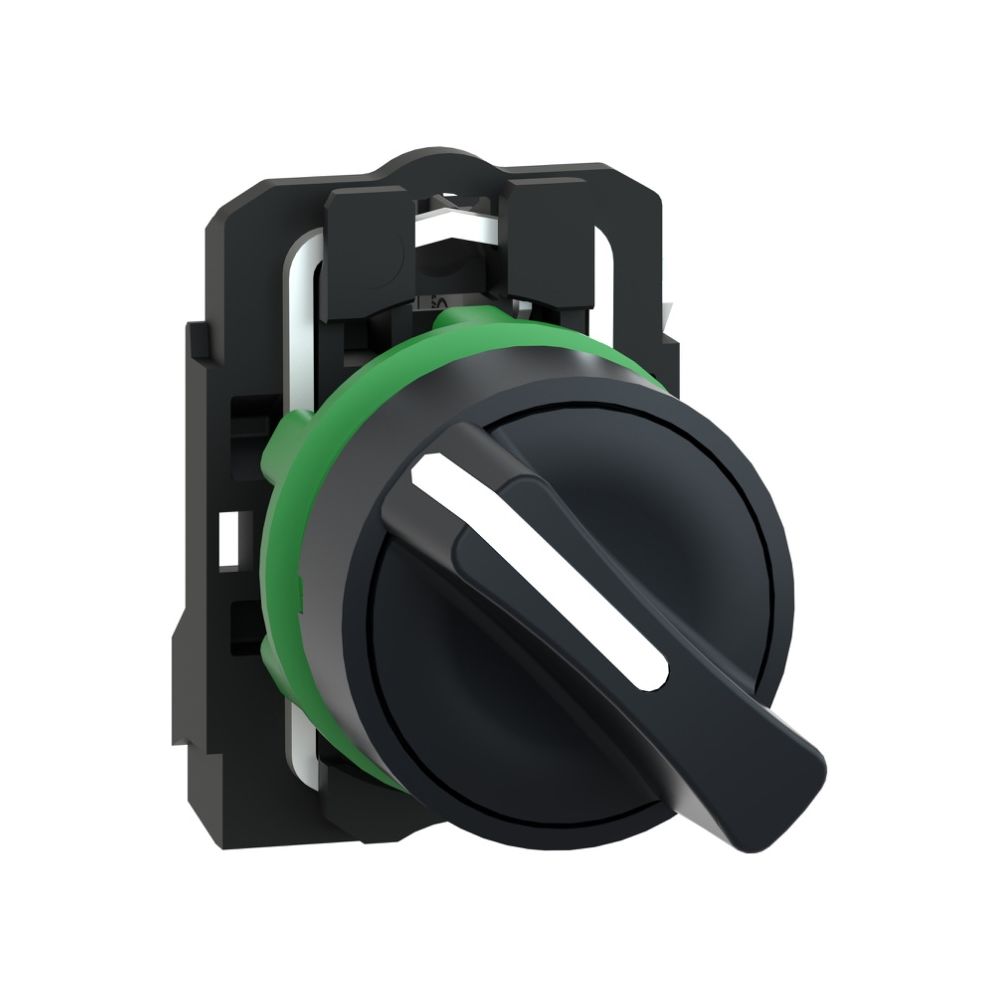

Schneider Electric Wahlschalter Harmony XB5 XB5AD21, 22,5mm, Kunststoff, Schwarz, 1
Der Wahlschalter aus der Baureihe Harmony XB5 von Schneider Electric ist ein robustes Komplettgerät für den industriellen Einsatz sowie den Maschinen- und Schaltschrankbau. Das für 22,5 mm Bohrungen konzipierte Bedienelement verfügt über zwei rastende Schaltstellungen und einen kurzen, schwarzen Drehgriff. Dank seiner hohen Widerstandsfähigkeit eignet sich das Modul für anspruchsvolle Umgebungen.
Funktionalität und Montage
Das Gerät ist als rastender Wahlschalter ausgeführt und bietet eine zuverlässige Schaltfunktion mit einem Schließer. Der elektrische Anschluss erfolgt über Schraubklemmen auf der Rückseite. Durch den modularen Aufbau aus Kunststoff ist eine einfache Installation möglich. Das Design ist auf Langlebigkeit ausgelegt und hält auch intensiven Reinigungszyklen stand, was den Einsatz in rauen Bereichen ermöglicht.
Sicherheit und Betrieb
Die Konstruktion entspricht internationalen Standards. Mit einer mechanischen Lebensdauer von 1.000.000 Zyklen bietet das Bauteil eine hohe Betriebssicherheit. Die elektrische Zuverlässigkeit wird durch Kontakte aus einer Silberlegierung unterstützt, während die Schutzklasse II einen wirksamen Schutz gegen Stromschläge sicherstellt. Das Gerät ist für Umgebungstemperaturen von -40 bis 70 °C ausgelegt.
Der Wahlschalter überzeugt durch seine Kombination aus hoher mechanischer Belastbarkeit und einfacher Handhabung. Mit einer Bemessungs-Isolationsspannung von 600 V und einem konventionellen thermischen Strom von 10 A ist er für vielfältige Schaltaufgaben prädestiniert. Die robuste Kunststoffausführung mit schwarzem Frontring sorgt für eine klare optische Integration in moderne Schalttafeln.
Technische Daten
- Montagedurchmesser: 22,5 mm
- Schaltstellungen: 2
- Betätigungselement: kurzer Drehgriff
- Schaltfunktion: rastend
- Kontakte: 1 Schließer
- Anschlussart: Schraubanschluss
- Schutzart: IP69K
- Mechanische Lebensdauer: 1.000.000 Zyklen
- Bemessungs-Isolationsspannung: 600 V
- Konventioneller thermischer Strom: 10 A
Technische Daten
| Hersteller | Schneider Electric |
| Anzahl der Kontakte als Öffner | 1 |
| Anzahl der Schaltstellungen | 2 |
| Art und Zusammensetzung der Kontakte | 1 Schließer |
| Artikelnummer | SE-XB5AD21 |
| Ausführung des Betätigungselements | kurzer Drehgriff |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Baureihe | Harmony XB5 |
| Beschichtung | TH |
| Betrieb der Kontakte | Gestuft schaltend |
| Betriebs-Positionsinformation | 2 Positionen 90 |
| Breite | 30 |
| EAN-13 | 3389110903447 |
| Farbe des Knopfes | schwarz |
| Farbe Frontring | schwarz |
| Form des Signaleinheitkopfes | Rund |
| Geeignet für Beleuchtung | Nein |
| Gehäusetyp | UL type 4X / 13 |
| Gewicht | 0,043 kg |
| Höhe | 42 |
| Klemmenbeschreibung ISO Nr 1 | (13-14)S |
| Lochdurchmesser | 22,5 |
| Mechanische Lebensdauer | 1000000 Zyklen |
| Mit Frontring | Ja |
| Mit Leuchtmittel | Nein |
| Montagedurchmesser | 22,5 |
| Operatortyp | rastend |
| Positive Öffnung | Ohne |
| Produkt- oder Komponententyp | Wahlschalter |
| Produktgewicht | 0,043 |
| Schaltfunktion verrastend | Ja |
| Schaltstellungen | 2 |
| Schließer | 1 |
| Schutzart (NEMA) | 13 |
| Tastend | Nein |
| Tiefe | 70 |
| Typ des Frontelements | Standard |
| Umgebungstemperatur bei Betrieb | -40…70 |
| Umgebungstemperatur bei Lagerung | -40…70 |
| Verkauf je unteilbare Menge | 1 |
| verrastend | Ja |
| Versorgungsspannung | 230 |
| Verwendung der Kontakte | Standardkontakte |
| Wechsler | 0 |
| Werkstoff des Frontrings | Kunststoff |
| Öffner | 0 |
| WEEE-Nr. | 33842582 |
