Beschreibung

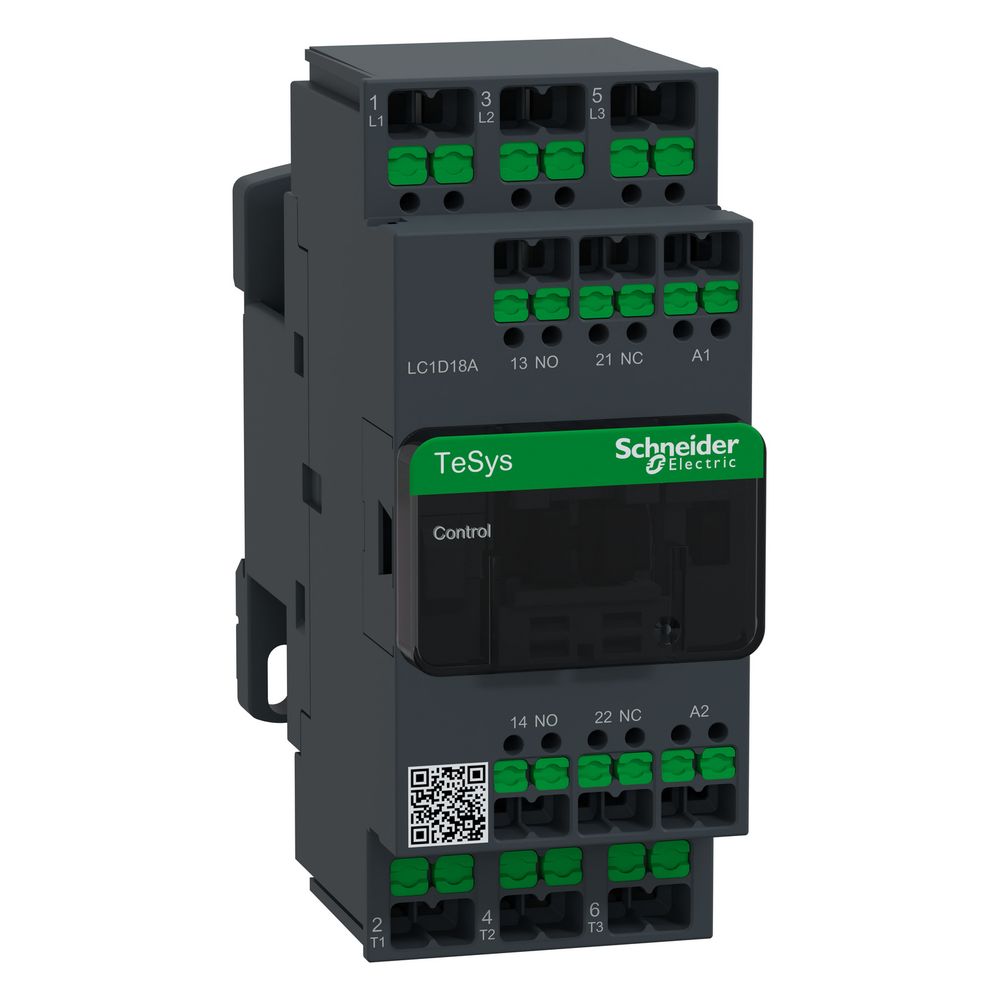

Schneider Electric Schütz TeSys Deca LC1D18AP7, 7,5 kW 18 A 400V, 1S+1Ö, 110x45x92mm
Das Leistungsschütz aus der Baureihe TeSys Deca von Schneider Electric ist für die Steuerung von Motoren und ohmschen Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 7,5 kW bei 400 V und einem Betriebsstrom von 18 A in der Kategorie AC-3 bietet das Gerät eine robuste Lösung für industrielle Anwendungen.
Schalttechnik und Aufbau
Das Schütz verfügt über drei Hauptschließer sowie einen Hilfskontakt-Satz bestehend aus einem Schließer und einem Öffner. Es deckt die Nutzungskategorien AC-1, AC-3, AC-3e sowie AC-4 ab. Die Betätigung erfolgt über eine 230 V AC Spule. Mit einer mechanischen Lebensdauer von 15 Millionen Schaltspielen und einer Schutzart von IP20 an der Vorderseite ist das Gerät auf Langlebigkeit und Betriebssicherheit ausgelegt.
Montage und Abmessungen
Die Installation erfolgt flexibel auf einer Platte oder Schiene. Dank der kompakten Breite von 45 mm lässt sich das Schütz platzsparend in Schaltschränke integrieren. Das Gerät ist für Umgebungstemperaturen von bis zu 60 °C ohne Leistungsreduzierung geeignet.
Das Leistungsschütz überzeugt durch seine hohe mechanische Robustheit und präzise Schaltleistung. Mit einer Bemessungsbetriebsleistung von 7,5 kW bei 400 V und einem Betriebsstrom von 18 A in der Kategorie AC-3 stellt es eine verlässliche Komponente für anspruchsvolle elektrische Anlagen dar.
Technische Daten
- Bemessungsbetriebsleistung (AC-3, 400 V): 7,5 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 18 A
- Bemessungsbetriebsstrom (AC-1, 400 V): 32 A
- Steuerspeisespannung: 230 V AC
- Hauptkontakte: 3 Schließer
- Hilfskontakte: 1 Schließer, 1 Öffner
- Mechanische Lebensdauer: 15 Mcycles
- Breite: 45 mm
- Höhe: 110 mm
- Tiefe: 92 mm
Technische Daten
| Hersteller | Schneider Electric |
| [Uc] Steuerkreisspannung | 230 V AC 50 / 60 |
| Anschlussart Hauptstromkreis | sonstige |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Artikelnummer | SE-LC1D18AP7 |
| Aufbau der Hilfskontakte | 1 S + 1 Ö |
| Baureihe | TeSys Deca |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 7,5 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 32 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 18 |
| Bemessungssteuerspeisespannung AC 50 Hz | 230 |
| Bemessungssteuerspeisespannung AC 60 Hz | 230 |
| Beschreibung der Pole | 3P |
| Betriebshöhe | 0 - 3.000 |
| Betriebsspannung AC 50 Hz | 440 |
| Betriebsspannung AC 60 Hz | 440 |
| Breite | 45 |
| EAN-13 | 3606487539728 |
| Geeignet für Reiheneinbau | Nein |
| Gewicht | 0,47 kg |
| Höhe | 110 |
| Kompatibilitätscode | LC1D |
| maximale Betriebsrate | 3600 cyc / h at 60 |
| Mechanische Lebensdauer | 15 Mcycles |
| Montagehalterung | Platte Schiene |
| Nutzungskategorie | AC-1 AC-3 AC-3e AC-4 |
| Produkt- oder Komponententyp | Schütz |
| Produktgewicht | 454 |
| Schutzabdeckung | Mit |
| Signalisierungskreisfrequenz | 25 - 400 |
| Spannungsart zur Betätigung | AC |
| Tiefe | 92 |
| Verschmutzungsgrad | 3 |
| Wärmeabgabe | 2…3 W at 50 / 60 |
| Zusammensetzung des Polkontakts | 3 S |
| Überspannungskategorie | III |
| WEEE-Nr. | 33842582 |
