Beschreibung

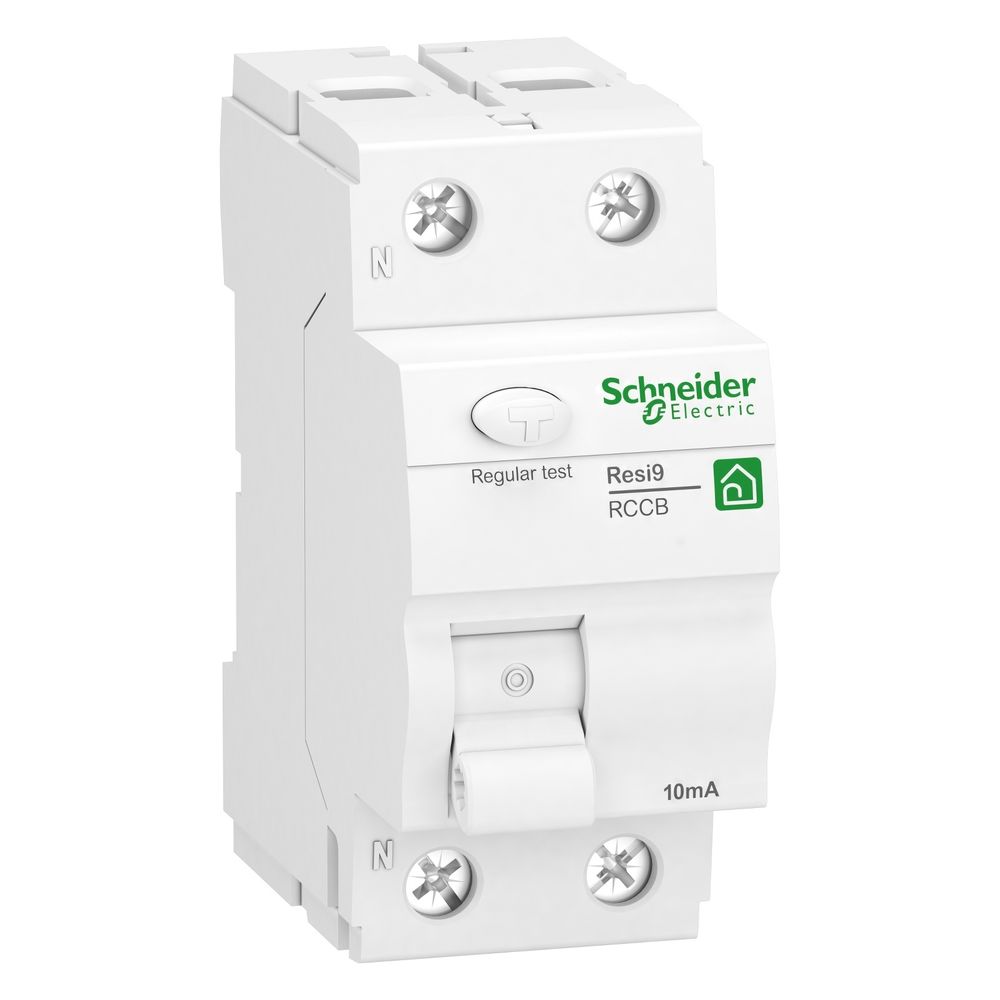

Schneider Electric Fehlerstrom-Schutzschalter Resi9 R9R26225, 25A 10mA 2P, Weiß
Dieser Fehlerstrom-Schutzschalter aus der Baureihe Resi9 bietet Schutz für elektrische Anlagen. Mit einem Bemessungsstrom von 25 A und einem Nennfehlerstrom von 10 mA eignet sich das 2-polige Gerät zur Absicherung von Stromkreisen. Die Montage erfolgt auf einer DIN-Schiene.
Schutztechnik und Betrieb
Der Schutzschalter vom Typ A ist für Wechselstromnetze ausgelegt und arbeitet mit einer Bemessungsspannung von 230 V bei 50 Hz. Eine integrierte Sprungschaltung ermöglicht ein verschleißarmes Schalten der Kontakte. Die lokale Signalisierung über eine ON/OFF-Anzeige erlaubt eine schnelle Kontrolle des Betriebszustands. Das Gehäuse in der Farbe Weiß ist für Umgebungstemperaturen von -25 bis 40 °C ausgelegt.
Installation und Anschluss
Die Installation wird durch eine Doppelfunktionsklemme an der Geräteunterseite erleichtert, die den Anschluss von Kabeln sowie Gabelkammschienen ermöglicht. Die Tunnelklemmen erlauben flexible Leiterquerschnitte von 1 bis 25 mm² sowie feste Leiter bis 35 mm². Mit einer Breite von 36 mm nimmt das Gerät zwei Teilungseinheiten im Verteiler ein.
Der Fehlerstrom-Schutzschalter kombiniert eine elektrische Lebensdauer von 10.000 Zyklen mit einer Bauweise nach EN/IEC 61008-2-1. Mit einem bedingten Bemessungs-Kurzschlussstrom von 10 kA und einer Bemessungs-Stoßspannungsfestigkeit von 4 kV bietet das Gerät eine hohe Betriebssicherheit für die Elektroinstallation.
Technische Daten
- Bemessungsstrom: 25 A
- Nennfehlerstrom: 0,01 A
- Bemessungsspannung: 230 V
- Polzahl: 2
- Bedingter Bemessungs-Kurzschlussstrom: 10 kA
- Bemessungs-Stoßspannungsfestigkeit: 4 kV
- Breite: 36 mm
- Montageart: DIN-Schiene
- Schutzart: IP20
- Elektrische Lebensdauer: 10000 Zyklen
Technische Daten
| Hersteller | Schneider Electric |
| 9-mm-Raster | 4 |
| [In] Bemessungsstrom | 25 |
| [Ue] Betriebsbemessungsspannung | 230 V AC 50 |
| [Ui] Bemessungs-Isolationsspannung | 440 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 |
| Artikelnummer | SE-R9R26225 |
| Baureihe | Resi9 |
| Bedingter Bemessungs-Kurzschlussstrom | 10 |
| Bemessungsspannung | 230 |
| Beschreibung der Pole | 2P |
| Breite | 36 |
| EAN-13 | 3606489596101 |
| Einbautiefe | 44 |
| Elektrische Lebensdauer | 10000 Zyklen |
| Erdschluss-Schutzklasse | Typ A |
| Erdschlussschutz Zeitverzögerung | Unverzögert |
| Explosionsgeschützt | Nein |
| Farbe | Weiß |
| Fehlerstrom | 0,01 |
| Fehlerstrom-Typ | A |
| Frequenz | 50 |
| Gewicht | 0,1 kg |
| Höhe | 81 |
| Konformitätskennzeichen | VDE |
| Kurzzeitverzögerter Typ | Nein |
| Lokale Signalisierung | ON / OFF-Anzeige |
| LSA-Plus/Schraub | Nein |
| Mechanische Lebensdauer | 20000 Zyklen |
| Mit Verriegelungsvorrichtung | Nein |
| Montageart | DIN-Schiene |
| Montagehalterung | DIN-Schiene |
| Montagemodus | Aufsteckbar |
| Netzwerkfrequenz | 50 |
| Netzwerktyp | AC |
| Neutralposition | Links |
| Normen | EN / IEC 61008-2-1 |
| Polzahl | 2 |
| Produktgewicht | 0,18 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Steuerungstyp | Kippschalter |
| Stoßstrom | 250 |
| Stoßstromfestigkeit | 0,25 |
| Strom | 25 |
| TE | 2 |
| Tiefe | 78,5 |
| Umgebungstemperatur bei Betrieb | -25…40 |
| Umgebungstemperatur bei Lagerung | -40…60 |
| Umgebungstemperatur während des Betriebs | -25 |
| Verlustleistung | 1,4 |
| Verschmutzungsgrad | 2 |
| Zusatzeinrichtungen möglich | Ja |
| WEEE-Nr. | 33842582 |
