Beschreibung

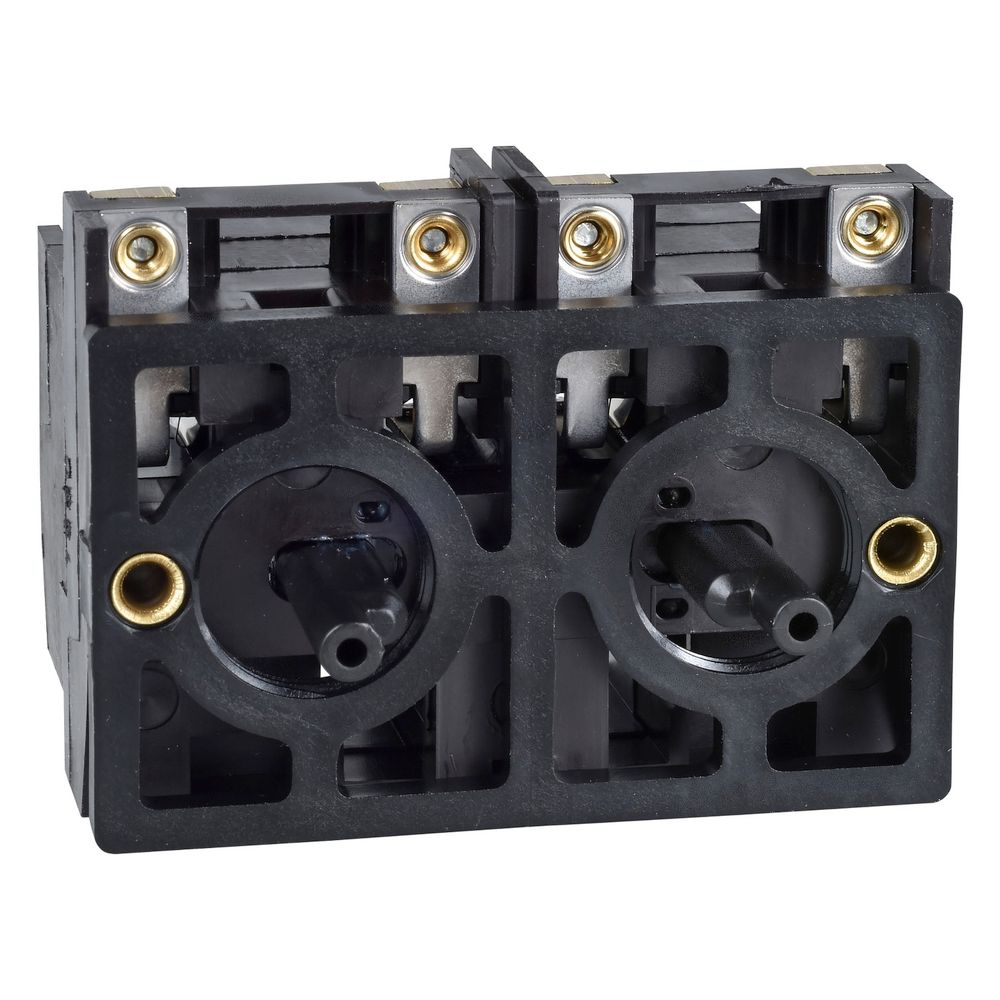

Schneider Electric Kontaktblock Harmony XAC XESD1281, 1S+1W, Frontmontage

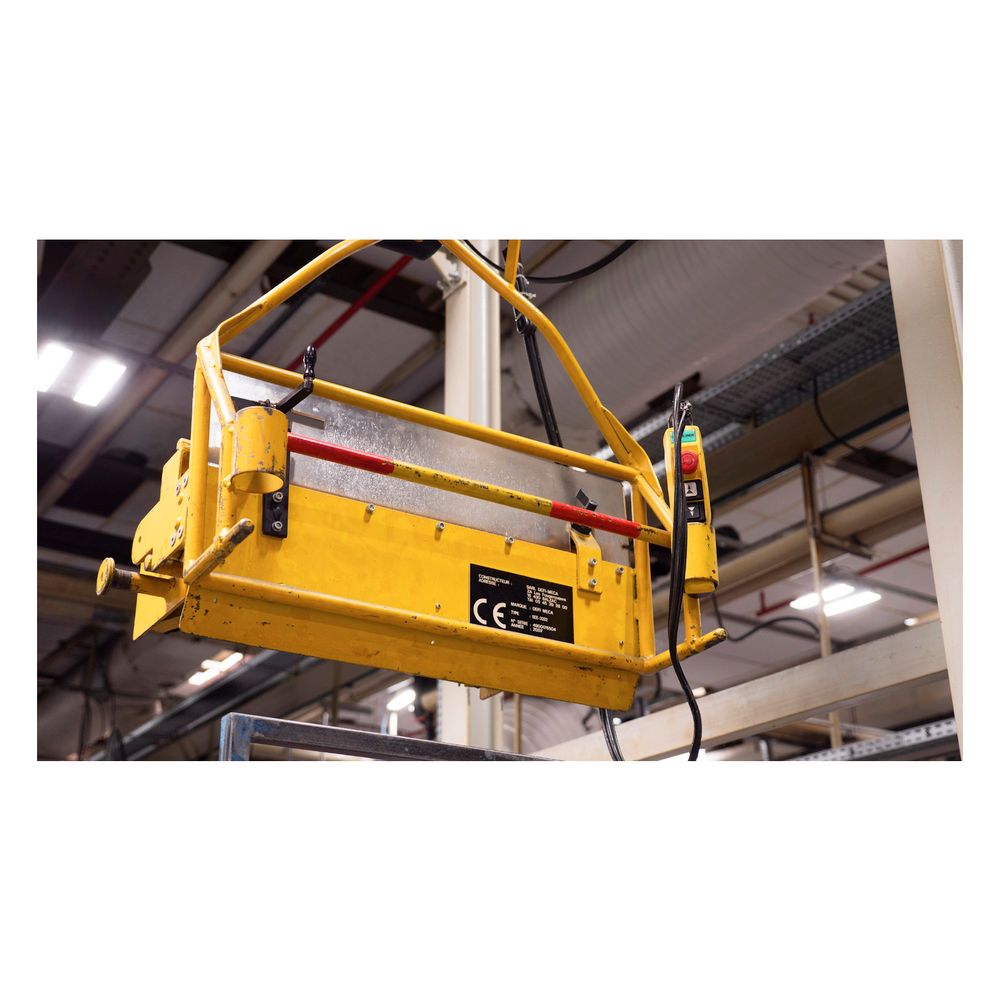

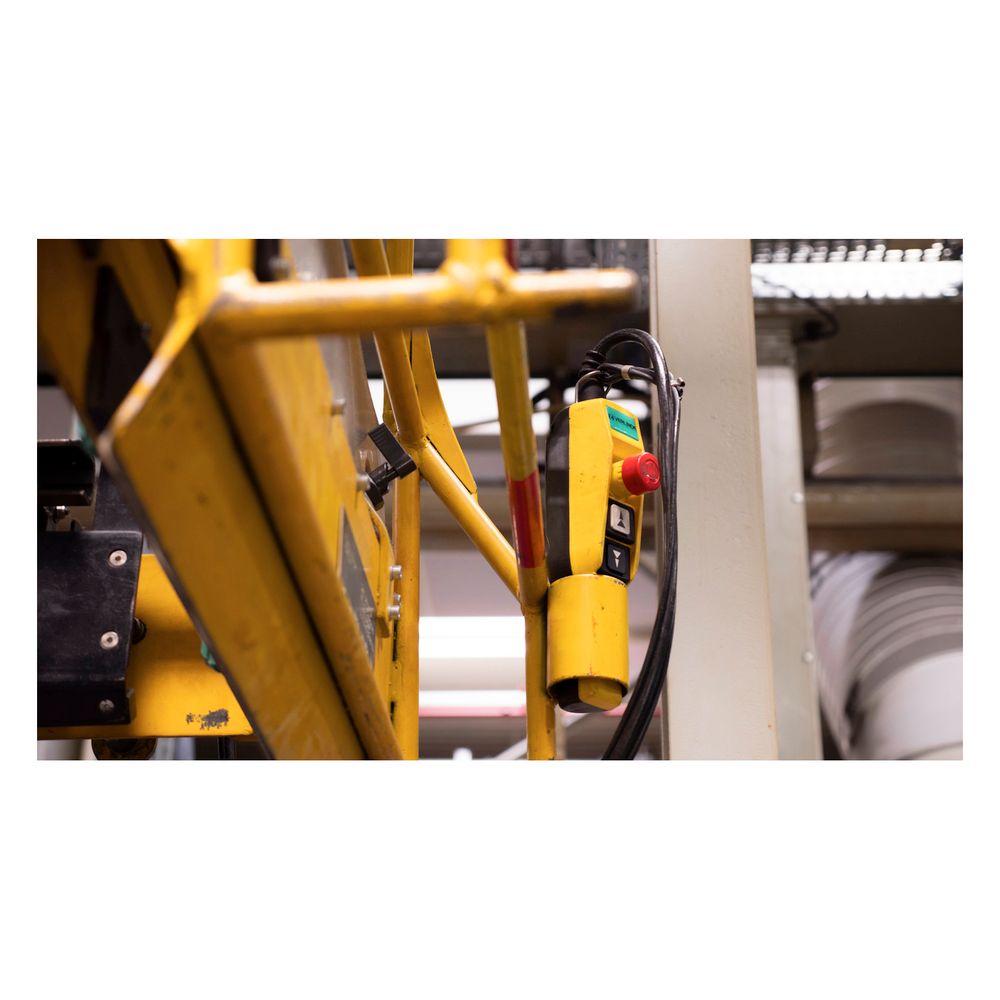

Dieser Kontaktblock aus der Baureihe Harmony XAC dient als zuverlässige Schaltkomponente für Hängetaster. Das Bauteil ist für den Steuerkreis konzipiert und ermöglicht durch die Konfiguration mit einem Wechsler und einem Schließer eine präzise Steuerung von Anwendungen mit zwei Geschwindigkeiten. Die robuste Konstruktion ist für den Fronteinbau optimiert und zeichnet sich durch eine hohe mechanische Lebensdauer aus.
Funktionsweise und Montage
Der Kontaktblock ist für den Einsatz in anspruchsvollen industriellen Umgebungen ausgelegt und verfügt über eine mechanische Verriegelung. Die Montage erfolgt mittels Frontbefestigung, wobei ein Mittenabstand von 40 mm einzuhalten ist. Der elektrische Anschluss wird über Schraubklemmen realisiert, die sowohl für Leiter mit als auch ohne Kabelende geeignet sind. Die Kompatibilität erstreckt sich auf die Gehäuseserien XACB und XACM.
Belastbarkeit und Sicherheit
Das Modul ist für eine Umgebungstemperatur von -25 bis 70 °C spezifiziert und bietet eine hohe Widerstandsfähigkeit gegen mechanische Einflüsse wie Stöße und Vibrationen. Mit einer Bemessungs-Isolationsspannung von 500 V und einer Bemessungs-Stoßspannungsfestigkeit von 6 kV erfüllt das Gerät relevante Standards. Der Kurzschlussschutz wird durch eine 10 A Sicherung vom Typ gG sichergestellt.
Die Kombination aus einem Wechsler und einem Schließer sowie die Eignung für zwei Geschwindigkeiten machen diesen Kontaktblock zu einer leistungsfähigen Lösung für Steuerungsaufgaben. Mit einer mechanischen Lebensdauer von 1.000.000 Zyklen und einer hohen thermischen Belastbarkeit von 10 A konventionellem Strom bietet das Bauteil eine langlebige Performance in Steuerkreisen. Die robuste Ausführung ermöglicht einen sicheren Betrieb unter variablen Bedingungen.
Technische Daten
- Kontaktkonfiguration: 1 Wechsler + 1 Schließer
- Mechanische Lebensdauer: 1.000.000 Zyklen
- Konventioneller thermischer Strom: 10 A
- Maximaler Strom: 3 A
- Bemessungs-Isolationsspannung: 500 V
- Bemessungs-Stoßspannungsfestigkeit: 6 kV
- Betriebstemperatur: -25 bis 70 °C
- Montageart: Frontbefestigung
- Produktgewicht: 0,19 kg
Technische Daten
| Hersteller | Schneider Electric |
| [Ithe] Konventioneller eingeschlossener thermischer Strom | 10 |
| Anzahl der Fehlersignalschalter | 0 |
| Art und Zusammensetzung der Kontakte | 1 C / O + 1 NO |
| Artikelnummer | SE-XESD1281 |
| Ausführung des elektrischen Anschlusses | sonstige |
| Baureihe | Harmony XAC |
| Betätigungskraft | 15 N 25 |
| EAN-13 | 3389110641103 |
| Fassung | ohne |
| Gewicht | 0,1 kg |
| Klemmenbezeichnung | (13-14)NO (11-12)NC |
| Komponentenname | XESD |
| Kontaktblockanwendung | 2 Geschwindigkeiten |
| maximaler Widerstand zwischen den Klemmen | 25 |
| Mechanische Lebensdauer | 1000000 Zyklen |
| Montage des Blocks | Frontmontage |
| Montageart | Frontbefestigung |
| Operatortyp | 2 Federrückführungen |
| Produkt- oder Komponententyp | Kontaktblock |
| Produktgewicht | 0,19 |
| Produktkompatibilität | XACB XACM |
| Schließer | 1 |
| Strom max | 3 |
| Stromkreistyp | Steuerkreis |
| Typ des Kontaktblocks | Doppelt |
| Umgebungstemperatur bei Betrieb | -25…70 |
| Umgebungstemperatur bei Lagerung | -40…70 |
| Wechsler | 1 |
| Öffner | 0 |
| WEEE-Nr. | 33842582 |
