Beschreibung

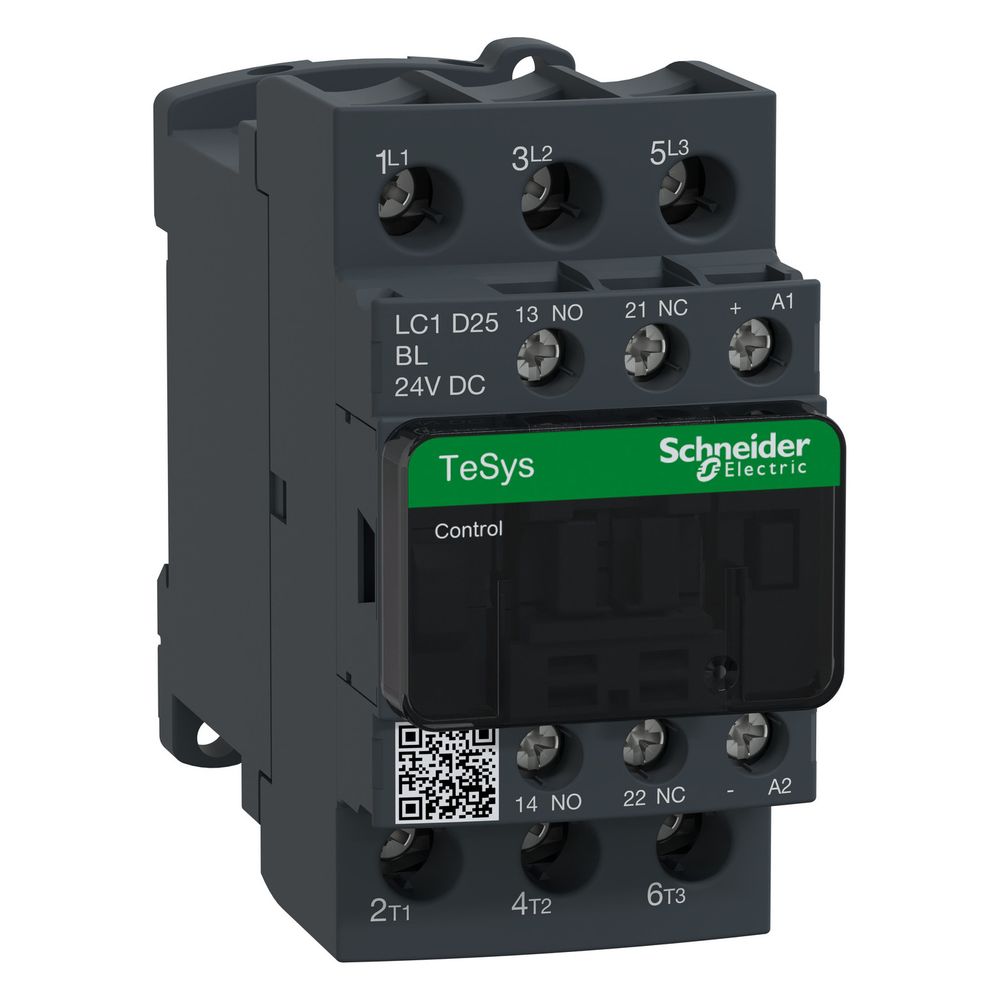

Schneider Electric Schütz TeSys Deca LC1D25BL, 11kW, 24V DC, 1S+1Ö
Das Leistungsschütz aus der Baureihe TeSys Deca ist für anspruchsvolle Anwendungen in der Motorsteuerung und bei ohmschen Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 11 kW bei 400 V (AC-3) und einer 24 V DC Spule bietet das 3-polige Gerät eine robuste Schaltlösung. Dank integrierter bidirektionaler Spitzenbegrenzungsdioden und mechanisch gekoppelter Hilfskontakte eignet es sich zudem für sicherheitsrelevante Applikationen.
Robuste Technik für den industriellen Einsatz
Das Schütz zeichnet sich durch eine mechanische Lebensdauer von 30 Millionen Zyklen aus und ist für den Betrieb in einem Temperaturbereich von -40 bis 60 °C ausgelegt. Die Montage erfolgt flexibel auf Platten oder Schienen. Für eine dauerhafte Stromverbindung sorgen Schraubanschlüsse, die eine einfache Installation ermöglichen. Die Bauweise erfüllt hohe Sicherheitsstandards, unter anderem durch eine verbesserte Feuerwiderstandsfähigkeit gemäß IEC 60335-1.
Vielseitige Einsatzmöglichkeiten
Durch die Nutzungskategorien AC-1, AC-3, AC-3e und AC-4 deckt das Bauteil ein breites Spektrum an industriellen Anforderungen ab. Die kompakte Bauform mit einer Breite von 45 mm ermöglicht eine platzsparende Integration in Schaltschränke. Die integrierten Hilfskontakte (1 Schließer und 1 Öffner) unterstützen eine präzise Signalisierung und Rückmeldung im Betrieb.
Dieses Leistungsschütz überzeugt durch hohe Zuverlässigkeit und Langlebigkeit bei einer Bemessungsbetriebsleistung von 11 kW bei 400 V. Mit einer Spulenspannung von 24 V DC und einem Bemessungsbetriebsstrom von 25 A (AC-3) ist es ideal für den professionellen Einsatz in der Automatisierungstechnik geeignet. Die robuste Konstruktion und die Eignung für Sicherheitsanwendungen machen es zu einer leistungsstarken Komponente für moderne Maschinensteuerungen.
Technische Daten
- Bemessungsbetriebsleistung (AC-3, 400 V): 11 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 25 A
- Bemessungsbetriebsstrom (AC-1, 400 V): 40 A
- Steuerspeisespannung: 24 V DC
- Hilfskontakte: 1 S + 1 Ö
- Mechanische Lebensdauer: 30 Mcycles
- Abmessungen (BxHxT): 45 x 85 x 101 mm
- Gewicht: 0,53 kg
- Schutzart: IP20
Technische Daten
| Hersteller | Schneider Electric |
| [Uc] Steuerkreisspannung | 24 V DC |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzugsleistung in W | 2,4 W (bei 20 °C) |
| Artikelnummer | SE-LC1D25BL |
| Aufbau der Hilfskontakte | 1 S + 1 Ö |
| Baureihe | TeSys Deca |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 11 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 40 |
| Bemessungssteuerspeisespannung DC | 24 |
| Beschreibung der Pole | 3P |
| Betriebshöhe | 0 - 3.000 |
| Breite | 45 |
| EAN-13 | 3389110361773 |
| Flammenfestigkeit | V1 entspricht UL 94 |
| Geeignet für Reiheneinbau | Nein |
| Gewicht | 0,1 kg |
| Halteleistungsaufnahme in W | 2,4 W bei 20 |
| Höhe | 85 |
| Ie bei AC-3, 400V | 25 |
| Ie bie AC-4, 400V | 12 |
| Kompatibilitätscode | LC1D |
| maximale Betriebsrate | 3600 cyc / h at 60 |
| Mechanische Lebensdauer | 30 Mcycles |
| Montagehalterung | Platte Schiene |
| Nutzungskategorie | AC-3 AC-3e AC-1 AC-4 |
| P bei AC-4, 400V | 5,5 |
| Produkt- oder Komponententyp | Schütz |
| Produktgewicht | 0,53 |
| Schließer Haupt | 3 |
| Schließer Hilfskontakte | 1 |
| Sicherheitsabdeckung | Mit |
| Signalisierungskreisfrequenz | 25 - 400 |
| Spannungsart zur Betätigung | DC |
| Strommast Kontaktzusammensetzung | 3 S |
| Tiefe | 101 |
| Verschmutzungsgrad | 3 |
| Zeitkonstante | 40 |
| Öffner Hauptk | 0 |
| Öffner Hilfskontakte | 1 |
| Überspannungskategorie | III |
| WEEE-Nr. | 33842582 |
