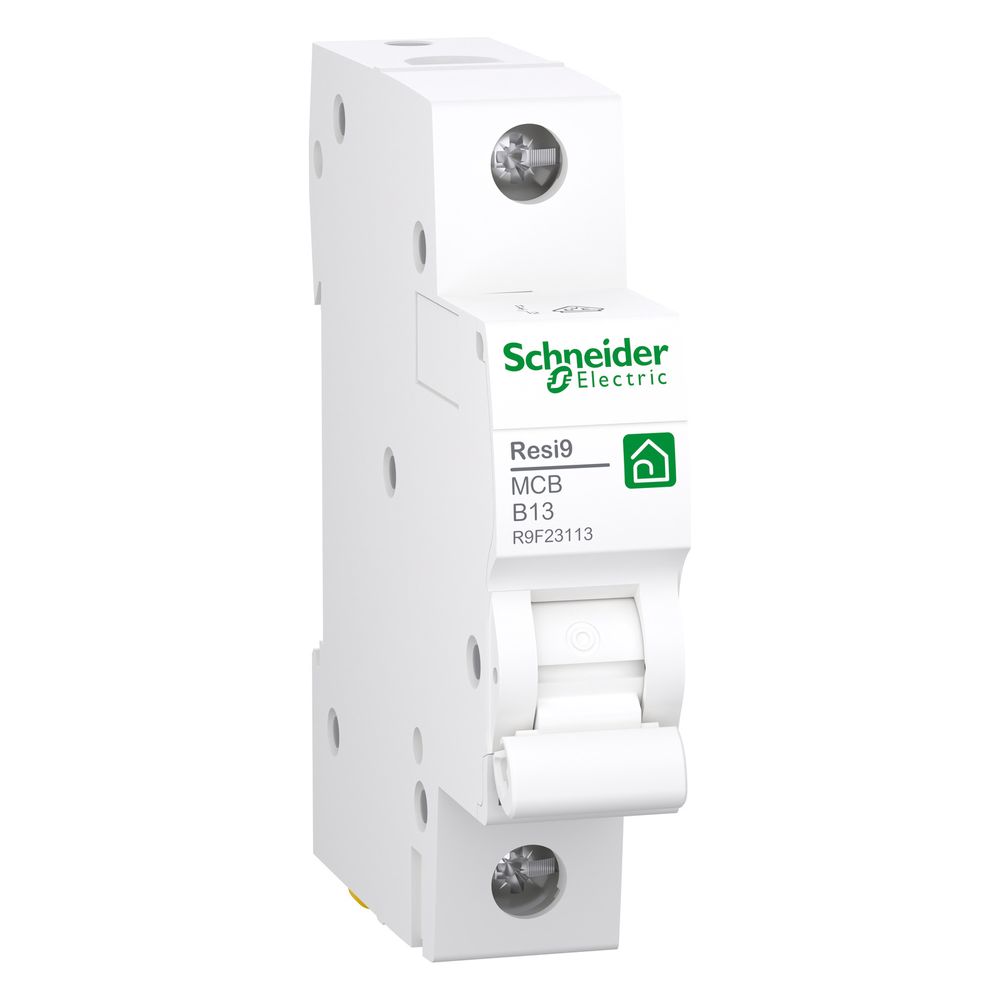

Schneider Electric Leitungsschutzschalter Resi9 1P 13A B, 6kA, Weiß

Der einpolige Leitungsschutzschalter aus der Resi9-Serie bietet zuverlässigen Kurzschluss- und Überlastschutz für elektrische Verteilungen. Mit einem Bemessungsstrom von 13 A und der Auslösecharakteristik B eignet sich das Gerät für den Einsatz in Wohngebäuden sowie gewerblichen Objekten. Die Montage erfolgt effizient auf einer DIN-Schiene.

Zuverlässige Schutztechnik

Das Gerät arbeitet mit einer thermomagnetischen Auslöser-Technologie und verfügt über ein Bemessungsschaltvermögen von 6 kA gemäß EN/IEC 60898-1. Durch die Energiebegrenzungsklasse 3 wird ein effektiver Schutz der nachgeschalteten Leitungen sichergestellt. Die integrierte Sprungschaltung ermöglicht ein verschleißarmes Schalten der Kontakte, unabhängig von der Betätigungsgeschwindigkeit.

Installation und Handhabung

Die Anschlussklemmen sind als Doppelfunktionsklemmen ausgeführt, die sowohl den Anschluss von Leitern als auch von Gabelkammschienen an der Geräteunterseite erlauben. Eine lokale Signalisierung über die ON/OFF-Anzeige am Kippschalter gibt Auskunft über den Schaltzustand. Für Wartungsarbeiten kann das Gerät in der AUS-Stellung mittels eines Vorhängeschlosses verriegelt werden.

Dieser Leitungsschutzschalter kombiniert eine robuste Bauweise mit hoher Funktionalität. Mit einer mechanischen Lebensdauer von 10.000 Zyklen und einer elektrischen Lebensdauer von 4.000 Zyklen bei 230 V AC ist das Modul auf Langlebigkeit ausgelegt. Die kompakte Bauform mit einer Breite von 18 mm ermöglicht eine platzsparende Integration in Standard-Verteilergehäuse bei einer Betriebstemperatur von -25 bis 60 °C.

Technische Daten

• Bemessungsstrom: 13 A
• Auslösecharakteristik: B
• Bemessungsschaltvermögen: 6 kA
• Bemessungsspannung: 230 V AC
• Polzahl: 1
• Breite: 18 mm
• Energiebegrenzungsklasse: 3
• Schutzart: IP20
• Montage: DIN-Schiene
• Anzugsdrehmoment: 2 Nm
