Beschreibung

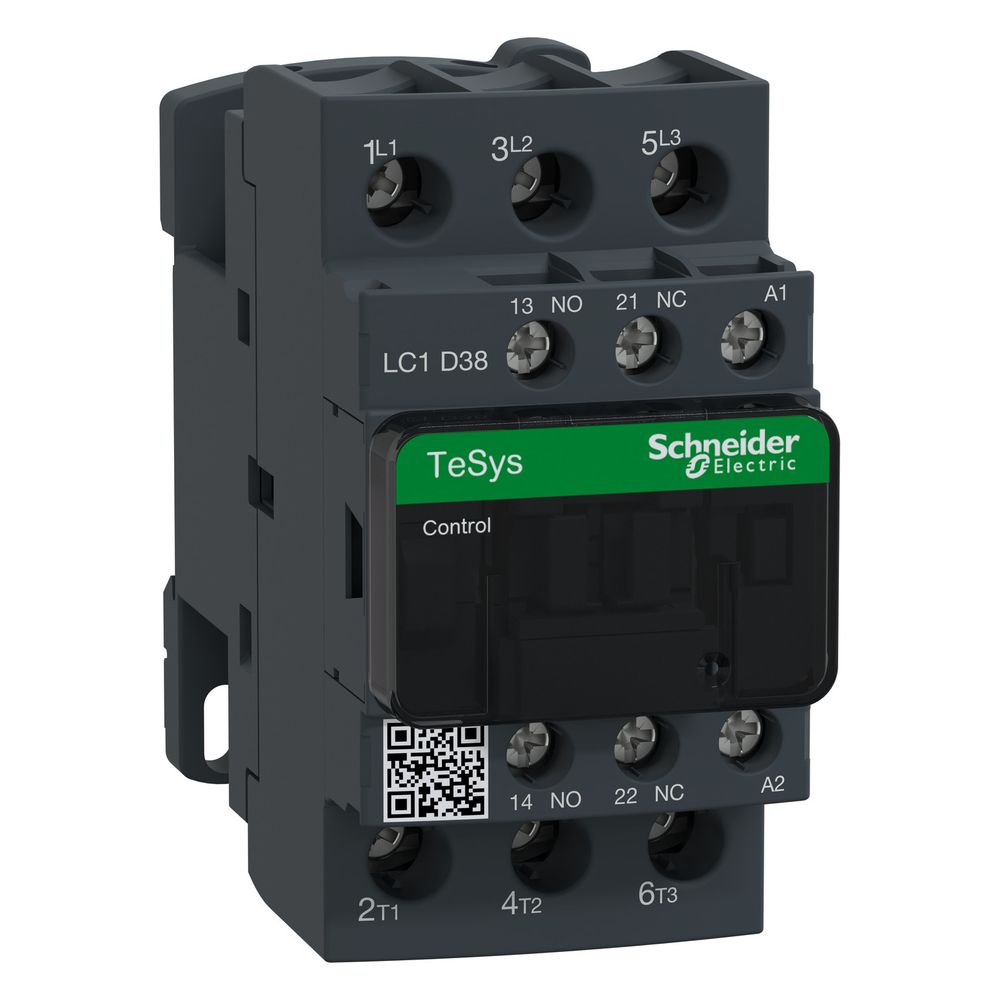

Schneider Electric Leistungsschütz TeSys Deca LC1D38P7, 18,5kW, 230V, 3-polig
Das 3-polige Leistungsschütz aus der Baureihe TeSys Deca ist für anspruchsvolle Schaltaufgaben in der Motorsteuerung sowie bei ohmschen Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 18,5 kW bei 400 V und einer Steuerspannung von 230 V AC bietet das Gerät eine robuste Lösung für industrielle Anwendungen. Die kompakte Bauweise mit einer Breite von 45 mm ermöglicht eine effiziente Montage auf Platten oder Schienen.
Zuverlässige Schalttechnik
Das Schütz ist für eine hohe mechanische Lebensdauer von 15 Millionen Zyklen ausgelegt und eignet sich für Sicherheitsanwendungen. Es verfügt über mechanisch gekoppelte Kontakte sowie Spiegelkontakte gemäß IEC-Normen, die eine sichere Überwachung des Schaltzustands ermöglichen. Die räumliche und farbliche Trennung von Steuer- und Leistungsebene unterstützt eine übersichtliche Installation. Das Gerät ist für eine Betriebshöhe von bis zu 3.000 m ausgelegt und erfüllt hohe Anforderungen an die Feuerbeständigkeit.
Anschlusstechnik und Flexibilität
Die elektrische Verbindung erfolgt über Schraubanschlüsse, die eine dauerhafte Kontaktierung sicherstellen. Mit den integrierten Hilfskontakten (1 Schließer und 1 Öffner) lässt sich das Schütz flexibel in komplexe Steuerungssysteme integrieren. Die Schutzart IP20 an der Vorderseite schützt das Gerät im Betrieb.
Das Leistungsschütz überzeugt durch hohe Betriebssicherheit und Langlebigkeit. Mit einer Bemessungsbetriebsleistung von 18,5 kW bei 400 V und einem Bemessungsbetriebsstrom von 38 A (AC-3) eignet es sich ideal für den zuverlässigen Betrieb von Motoren. Die kompakte Bauform und die robuste Ausführung machen es zu einer effizienten Komponente für moderne Schaltanlagen.
Technische Daten
- Bemessungsbetriebsleistung (AC-3, 400 V): 18,5 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 38 A
- Bemessungsbetriebsstrom (AC-1, 400 V): 50 A
- Steuerspannung: 230 V AC (50/60 Hz)
- Hauptkontakte: 3 Schließer
- Hilfskontakte: 1 Schließer, 1 Öffner
- Mechanische Lebensdauer: 15 Mcycles
- Breite: 45 mm
- Höhe: 85 mm
- Tiefe: 92 mm
Technische Daten
| Hersteller | Schneider Electric |
| [Uc] Steuerkreisspannung | 230 V AC 50 / 60 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Artikelnummer | SE-LC1D38P7 |
| Aufbau der Hilfskontakte | 1 S + 1 Ö |
| Baureihe | TeSys TeSys Deca |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 18,5 |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 7,5 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 50 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 38 |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 18 |
| Bemessungssteuerspeisespannung AC 50 Hz | 230 |
| Bemessungssteuerspeisespannung AC 60 Hz | 230 |
| Beschreibung der Pole | 3P |
| Betriebshöhe | 0 - 3.000 |
| Betriebsspannung AC 50 Hz | 440 |
| Betriebsspannung AC 60 Hz | 440 |
| Breite | 45 |
| EAN-13 | 3389110352610 |
| Flammenfestigkeit | V1 entspricht UL 94 |
| Geeignet für Reiheneinbau | Nein |
| Gewicht | 0,414 kg |
| Höhe | 85 |
| Ie bei AC-3, 400V | 38 |
| Ie bie AC-4, 400V | 18 |
| Kompatibilitätscode | LC1D |
| maximale Betriebsrate | 3600 cyc / h at 60 |
| Mechanische Lebensdauer | 15 Mcycles |
| Montagehalterung | Platte Schiene |
| Nutzungskategorie | AC-3 AC-3e AC-1 AC-4 |
| P bei AC-4, 400V | 7,5 |
| Produkt- oder Komponententyp | Schütz |
| Produktgewicht | 0,38 |
| Schließer Haupt | 3 |
| Schließer Hilfskontakte | 1 |
| Sicherheitsabdeckung | Mit |
| Signalisierungskreisfrequenz | 25 - 400 |
| Spannung AC 60Hz | 230 |
| Spannungsart zur Betätigung | AC |
| Steuerstromkreis-Typ | AC bei 50 / 60 |
| Strommast Kontaktzusammensetzung | 3 S |
| Tiefe | 92 |
| Verschmutzungsgrad | 3 |
| Wärmeabgabe | 2…3 W at 50 / 60 |
| Öffner Hauptk | 0 |
| Öffner Hilfskontakte | 1 |
| Überspannungskategorie | III |
| WEEE-Nr. | 33842582 |
