Beschreibung

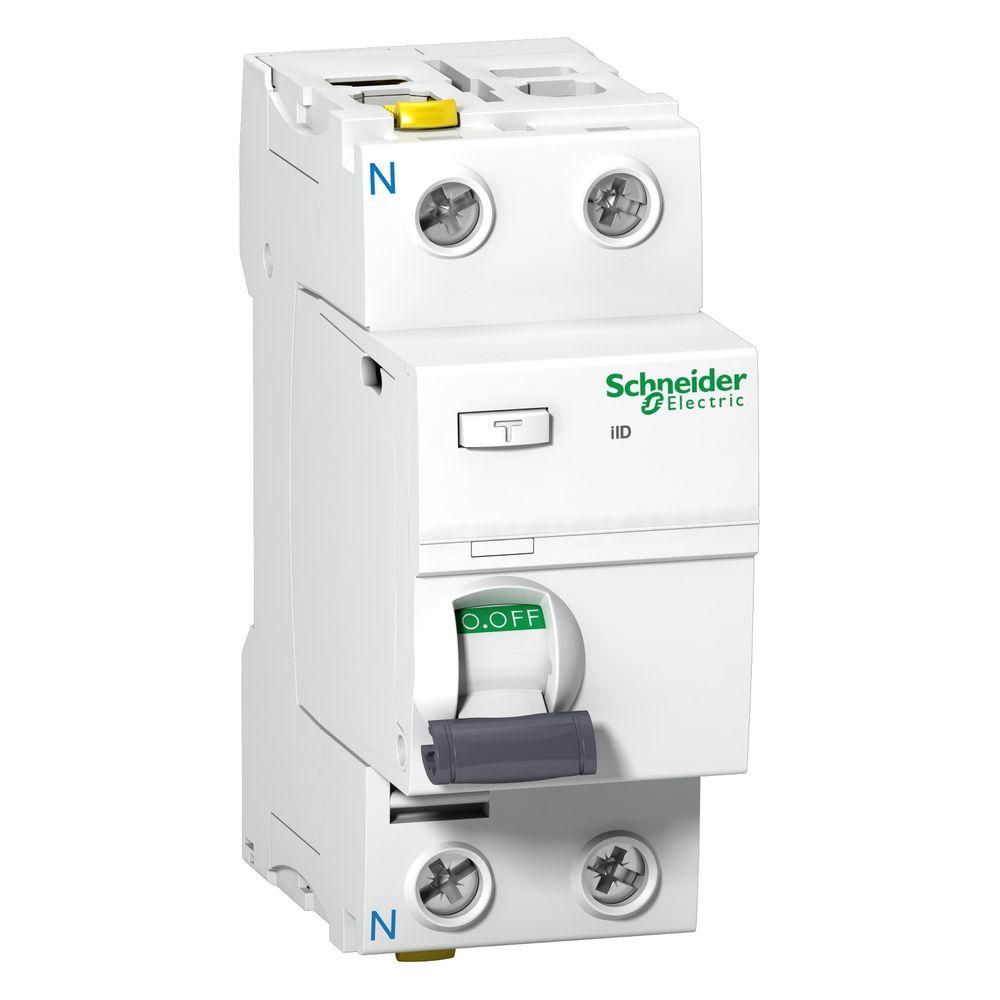

Schneider Electric Fehlerstrom-Schutzschalter Acti9 iID A9Z21225, 25A 0,03A 2P, Weiß
Der Fehlerstrom-Schutzschalter aus der Baureihe Acti9 von Schneider Electric dient dem Schutz von Personen und Anlagen in elektrischen Installationen. Das 2-polige Gerät ist für einen Bemessungsstrom von 25 A ausgelegt und arbeitet mit einer Erdschlussempfindlichkeit von 30 mA. Dank der Typ A Charakteristik eignet sich der Schalter für den Einsatz in Wechselstromnetzen und ermöglicht eine sichere Trennung von Stromkreisen.
Sicherheit und Bedienkomfort
Das Gerät verfügt über eine frontseitige Fehlermeldeanzeige, die Auslösungen durch Fehlerströme signalisiert. Die integrierte Kontaktstellungsanzeige sorgt für eine klare visuelle Rückmeldung über den Schaltzustand, wodurch die Spannungsfreiheit auf der Abgangsseite bei grüner Anzeige erkennbar ist. Für Wartungsarbeiten kann das Gerät mittels einer Vorhängeschloss-Verriegelung gegen unbefugtes Wiedereinschalten gesichert werden.
Installation und Flexibilität
Die Montage erfolgt auf einer 35 mm DIN-Schiene. Die Doppel-Anschlussklemmen erlauben den beidseitigen Anschluss von Kabeln oder Phasenschienen, wobei eine einfache Entnahme des Einzelgerätes aus einem querverschienten Verbund möglich bleibt. Zudem ist das System mit verschiedenen elektrischen Zusatzeinrichtungen erweiterbar, die werkzeuglos an der Seite montiert werden können.
Dieser Fehlerstrom-Schutzschalter kombiniert eine Kurzschlussfestigkeit von 10 kA mit einer mechanischen Lebensdauer von 20.000 Zyklen. Mit einer Bemessungsspannung von 230 V und einer Stoßstromfestigkeit von 0,25 kA bietet er eine zuverlässige Absicherung gegen Fehlerströme. Die kompakte Bauweise mit einer Breite von 2 Teilungseinheiten und die Eignung für Umgebungstemperaturen von -25 bis 60 °C machen ihn zu einer vielseitigen Lösung für Elektroinstallationen.
Technische Daten
- Bemessungsstrom: 25 A
- Bemessungsfehlerstrom: 0,03 A
- Polzahl: 2
- Kurzschlussfestigkeit: 10 kA
- Bemessungsspannung: 230 V
- Erdschluss-Schutzklasse: Typ A
- Breite in Teilungseinheiten: 2
- Bemessungs-Isolationsspannung: 500 V
- Bemessungs-Stoßspannungsfestigkeit: 6 kV
- Schutzart: IP20
Technische Daten
| Hersteller | Schneider Electric |
| 9-mm-Raster | 4 |
| [In] Bemessungsstrom | 25 |
| [Ui] Bemessungs-Isolationsspannung | 500 V AC 50 / 60 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 35 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 25 |
| Artikelnummer | SE-A9Z21225 |
| Baureihe | Acti9 |
| Bedingter Bemessungs-Kurzschlussstrom | 10 |
| Bemessungsbruchkraft und Bemessungsleistung | Idm 1500 A IM 1500 |
| Bemessungsfehlerstrom | 0,03 |
| Bemessungsspannung | 230 |
| Beschreibung der Pole | 2P |
| Beschreibung der Verriegelungsoptionen | Vorhängeschloss |
| Breite | 36 |
| Breite in Teilungseinheiten | 2 |
| EAN-13 | 3606480442988 |
| Einbautiefe | 44 |
| Elektrische Lebensdauer | 15000 Zyklen |
| Erdschluss-Schutzklasse | Typ A |
| Erdschlussempfindlichkeit | 30 |
| Erdschlussschutz Zeitverzögerung | Unverzögert |
| Explosionsgeschützt | Nein |
| Farbe | Weiß (RAL 9003) |
| Fehlerstrom | 0,03 |
| Fehlerstrom-Auslösetechnik | Spannungsunabhängig |
| Fehlerstrom-Typ | A |
| Frequenz | 50 / 60 |
| Gewicht | 0,226 kg |
| Höhe | 91 |
| Kontaktstellungsanzeige | Ja |
| Kurzzeitverzögerter Typ | Nein |
| LSA-Plus/Schraub | Nein |
| Mechanische Lebensdauer | 20000 Zyklen |
| Mit Verriegelungsvorrichtung | Ja |
| Montageart | DIN-Schiene |
| Montagehalterung | 35 mm DIN-Schiene |
| Montagemodus | Aufsteckbar |
| Netzwerkfrequenz | 50 / 60 |
| Netzwerktyp | AC |
| Neutralposition | Links |
| Polzahl | 2 |
| Produktgewicht | 210 |
| RAL-Nummer (ähnlich) | 9003 |
| Schutzart (IP) | IP20 |
| Selektiver-Typ | Nein |
| Spannungsart | AC |
| Steuerungstyp | Kippschalter |
| Stoßstromfestigkeit | 0,25 |
| Strom | 25 |
| TE | 2 |
| Tiefe | 73 |
| Umgebungstemperatur bei Betrieb | -25…60 |
| Umgebungstemperatur bei Lagerung | -40…85 |
| Umgebungstemperatur während des Betriebs | -25 - 60 |
| Verlustleistung | 3,2 |
| Verschmutzungsgrad | 3 |
| Zusatzeinrichtungen möglich | Ja |
| WEEE-Nr. | 33842582 |
