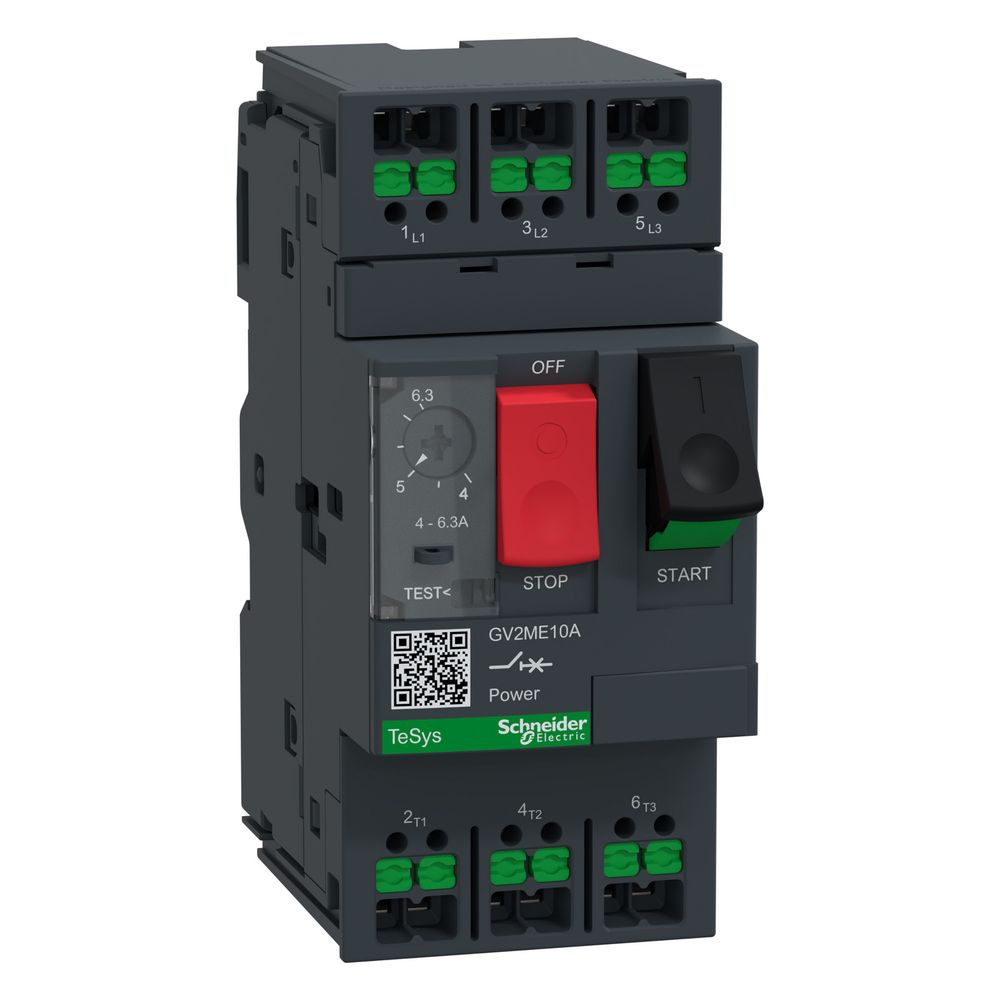

Schneider Electric Motor-Leistungsschalter TeSys Deca GV2ME10A, 4-6,3A, Dunkelgrau

Der Motorschutzschalter aus der Baureihe TeSys Deca von Schneider Electric ist ein kompaktes Komplettgerät für den zuverlässigen Motorschutz. Mit einer thermomagnetischen Auslösetechnik und einem Einstellbereich von 4 bis 6,3 A eignet sich das 3-polige Gerät für den Einsatz in AC-Netzwerken. Die Bedienung erfolgt über eine Tasterbetätigung, während die SnapIN-Anschlussklemmen eine schnelle und sichere Installation ermöglichen.

Funktionsweise und Sicherheit

Das Gerät bietet einen effektiven thermischen Überlastschutz sowie eine Phasenausfall-Empfindlichkeit. Durch die mechanisch gekoppelten Kontakte und Spiegelkontakte ist der Schalter für anspruchsvolle Sicherheitsanwendungen geeignet. Die robuste Bauweise ermöglicht eine mechanische Lebensdauer von 100.000 Zyklen und eine hohe Feuerbeständigkeit, was den Einsatz in verschiedenen industriellen Umgebungen unterstützt.

Montage und Anschluss

Die Installation erfolgt flexibel auf einer 35 mm symmetrischen DIN-Schiene oder mittels Adapterplatte direkt auf einer Montageplatte. Die SnapIN-Technik erlaubt den Anschluss von starren sowie flexiblen Leitern, was die Verdrahtung effizient gestaltet. Das Gerät ist für eine Betriebshöhe von bis zu 2.000 m ausgelegt und arbeitet in einem Umgebungstemperaturbereich von -20 bis 60 °C.

Technische Daten

• Einstellbereich: 4 - 6,3 A
• Bemessungsbetriebsleistung (400 V): 2,2 kW
• Bemessungsgrenzkurzschlussausschaltstrom (400 V): 100 kA
• Polzahl: 3
• Auslösetechnik: Thermomagnetisch
• Mechanische Lebensdauer: 100.000 Zyklen
• Bemessungsbetriebsspannung: 230 - 690 V
• Breite: 45 mm
• Höhe: 101 mm
• Tiefe: 78,5 mm

Der Motorschutzschalter überzeugt durch seine hohe Kurzschlussfestigkeit von 100 kA bei 400 V und eine Bemessungsbetriebsleistung von 2,2 kW bei 400 V. Dank der kompakten Abmessungen von 45 mm Breite und der bewährten thermomagnetischen Auslösetechnik stellt das Gerät eine langlebige Lösung für den Schutz von Motoren dar. Die einfache Handhabung durch die Tasterbetätigung und die flexible Montage machen ihn zu einer effizienten Komponente in der elektrischen Steuerungstechnik.
