Beschreibung

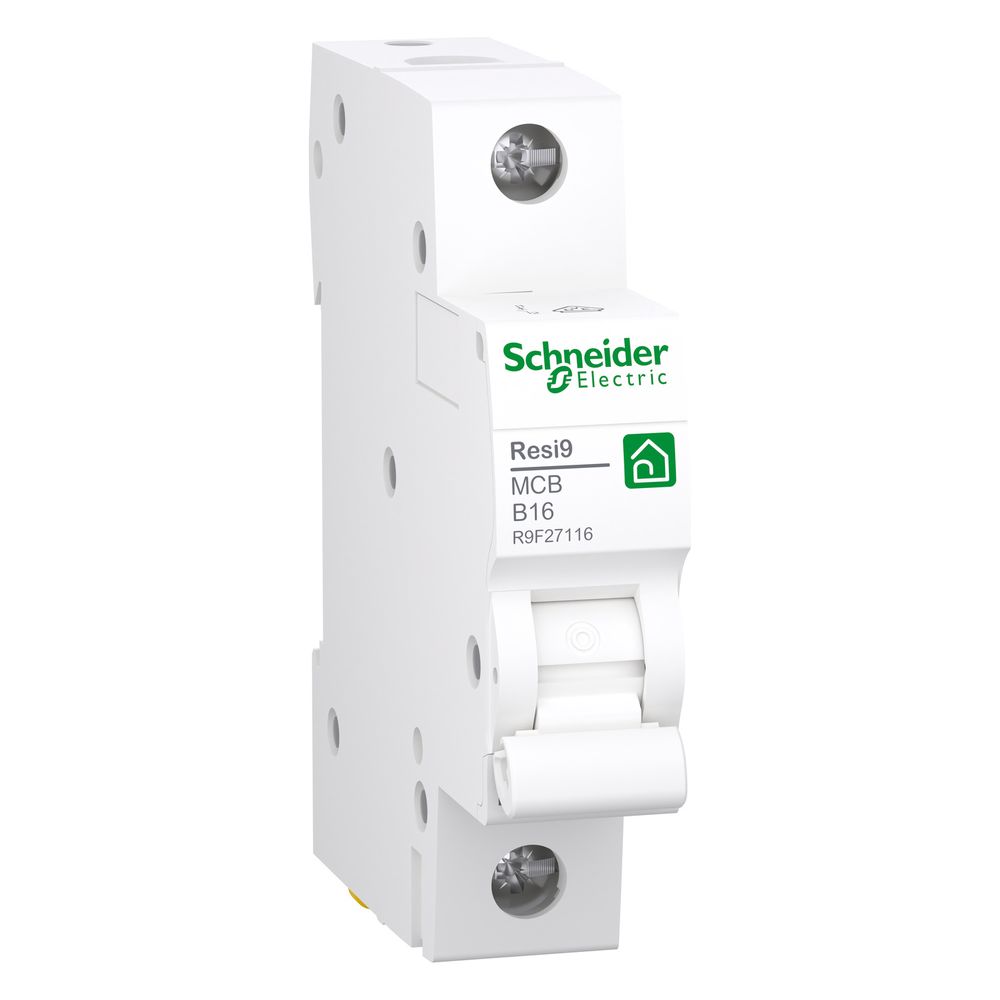

Schneider Electric Leitungsschutzschalter Resi9 R9F27116, 16A, 1P, B, 10kA, Weiß
Der einpolige Leitungsschutzschalter aus der Baureihe Resi9 dient der Absicherung von Stromkreisen in Wohngebäuden. Mit einem Bemessungsstrom von 16 A und der Auslösecharakteristik B bietet das Gerät einen kombinierten Schutz vor Kurzschluss- und Überlastströmen in 230 V AC-Netzwerken.
Funktionsweise und Installation
Das Gerät arbeitet mit einer thermomagnetischen Auslösetechnologie und einer Sprungschaltung für verschleißarmes Schalten. Eine integrierte ON/OFF-Anzeige ermöglicht die lokale Statusüberwachung. Die Montage erfolgt auf einer DIN-Schiene. Der Anschluss ist über Doppelfunktionsklemmen an der Unterseite für Kabel und Gabelkammschienen möglich, wobei Leiterquerschnitte bis 16 mm² flexibel angeschlossen werden können. Eine Verriegelung in der AUS-Stellung ist optional umsetzbar.
Technische Daten
- Bemessungsstrom: 16 A
- Auslösecharakteristik: B
- Bemessungsschaltvermögen: 10 kA
- Polzahl: 1
- Bemessungsspannung: 230 V AC
- Frequenz: 50/60 Hz
- Energiebegrenzungsklasse: 3
- Schutzart: IP20
- Breite: 18 mm
- Montage: DIN-Schiene
Durch das Bemessungsschaltvermögen von 10 kA und die Energiebegrenzungsklasse 3 eignet sich der Leitungsschutzschalter für den Einsatz in der elektrischen Verteilung von Ein- und Mehrfamilienhäusern. Die kompakte Bauweise mit einer Breite von 18 mm sowie die mechanische Lebensdauer von 10.000 Zyklen unterstützen eine zuverlässige und langlebige Installation.
Technische Daten
| Hersteller | Schneider Electric |
| 9-mm-Raster | 2 |
| [M] Anzugsdrehmoment | 2 Nm oben oder unten |
| [Ue] Betriebsbemessungsspannung | 230 V AC 50 / 60 |
| [Ui] Bemessungs-Isolationsspannung | 440 V AC 50 / 60 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 |
| Anzahl der abgesicherten Pole | 1 |
| Anzahl der geschützten Pole | 1 |
| Artikelnummer | SE-R9F27116 |
| Auslösecharakteristik | B |
| Auslöser-Technologie | Thermomagnetisch |
| Baureihe | Resi9 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 10 |
| Bemessungsspannung | 230 |
| Beschreibung der Pole | 1P |
| Breite | 18 |
| EAN-13 | 3606489590277 |
| Einbautiefe | 44 |
| Energiebegrenzungsklasse | 3 |
| Erdschlussschutz | Ohne |
| Explosionsgeschützt | Nein |
| Farbe | Weiß (RAL 9003) |
| Frequenz | 50 |
| Geräteanwendung | Verteilung |
| Gewicht | 0,1 kg |
| Höhe | 85 |
| Kurvenscheibe | B |
| Lokale Signalisierung | ON / OFF-Anzeige |
| Magnetische Auslösegrenze | 3 - 5 x In0AC |
| Mechanische Lebensdauer | 10000 Zyklen |
| Mitschaltender Neutralleiter | Nein |
| Montagehalterung | DIN-Schiene |
| Montagemodus | Aufsteckbar |
| Netzwerkfrequenz | 50 / 60 |
| Netzwerktyp | AC |
| Normen | EN / IEC 60898-1 |
| Polzahl (gesamt) | 1 |
| Produktzertifizierungen | VDE |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Steuerungstyp | Kippschalter |
| TE | 1 |
| Tiefe | 75 |
| Umgebungstemperatur bei Betrieb | -25…60 |
| Umgebungstemperatur bei Lagerung | -40…60 |
| Umgebungstemperatur während des Betriebs | -25 |
| Unterputzmontage | Nein |
| Verlustleistung | 2,6 |
| Verschmutzungsgrad | 2 |
| Zusatzeinrichtungen möglich | Nein |
| Überspannungskategorie | III |
| WEEE-Nr. | 33842582 |
