Beschreibung

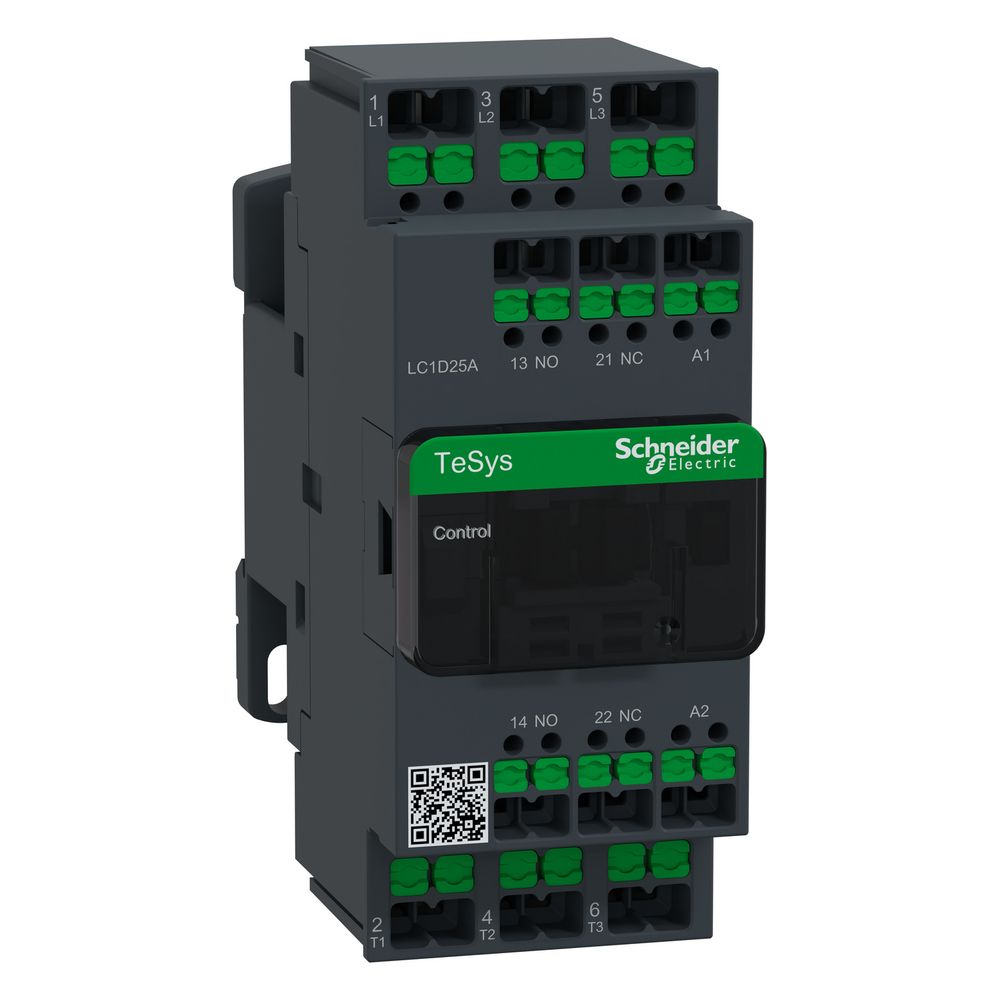

Schneider Electric Leistungsschütz TeSys Deca LC1D25AP7, 11kW 25A 400V, 1S+1Ö
Das Leistungsschütz aus der Baureihe TeSys Deca von Schneider Electric ist für die Steuerung von Motoren und ohmschen Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 11 kW bei 400 V und einem Bemessungsbetriebsstrom von 25 A in der Kategorie AC-3 bietet das Gerät eine robuste Lösung für industrielle Anwendungen. Die Betätigung erfolgt über eine 230 V AC Spule.
Leistungsstarke Schalttechnik
Das Schütz deckt die Nutzungskategorien AC-1, AC-3, AC-3e sowie AC-4 ab. Es verfügt über drei Hauptschließer sowie einen Hilfskontakt-Satz bestehend aus einem Schließer und einem Öffner. Die mechanische Lebensdauer von 15 Millionen Zyklen unterstreicht die Langlebigkeit des Bauteils, das für Umgebungstemperaturen bis 60 °C ohne Leistungsreduzierung geeignet ist.
Montage und Anschluss
Die Installation erfolgt wahlweise auf einer Platte oder Schiene. Für den Anschluss der Steuer- und Stromkreise kommen Snap-in-Klemmen zum Einsatz, die eine effiziente Verdrahtung ermöglichen. Das Schütz verfügt über die Schutzart IP20 an der Vorderseite und ist für einen Verschmutzungsgrad von 3 ausgelegt.
Die Kombination aus einer Schaltleistung von 11 kW und der kompakten Bauform ermöglicht den Einsatz in anspruchsvollen Motorsteuerungen. Die zuverlässige AC-Betätigung mit 230 V sowie die robuste mechanische Auslegung gewährleisten eine hohe Betriebssicherheit. Mit einer mechanischen Lebensdauer von 15 Millionen Zyklen und einer Bemessungsbetriebsspannung von bis zu 440 V bietet das Gerät eine langlebige Lösung für professionelle Elektroinstallationen.
Technische Daten
- Bemessungsbetriebsleistung (AC-3, 400 V): 11 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 25 A
- Bemessungsbetriebsstrom (AC-1, 400 V): 40 A
- Steuerspeisespannung: 230 V AC
- Hauptkontakte: 3 Schließer
- Hilfskontakte: 1 Schließer, 1 Öffner
- Mechanische Lebensdauer: 15 Mcycles
- Breite: 45 mm
- Höhe: 85 mm
- Tiefe: 92 mm
Technische Daten
| Hersteller | Schneider Electric |
| [Uc] Steuerkreisspannung | 230 V AC 50 / 60 |
| Anschlussart Hauptstromkreis | sonstige |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Artikelnummer | SE-LC1D25AP7 |
| Aufbau der Hilfskontakte | 1 S + 1 Ö |
| Baureihe | TeSys Deca |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 11 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 40 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 25 |
| Bemessungssteuerspeisespannung AC 50 Hz | 230 |
| Bemessungssteuerspeisespannung AC 60 Hz | 230 |
| Beschreibung der Pole | 3P |
| Betriebshöhe | 0 - 3.000 |
| Betriebsspannung AC 50 Hz | 440 |
| Betriebsspannung AC 60 Hz | 440 |
| Breite | 45 |
| EAN-13 | 3606487540199 |
| Geeignet für Reiheneinbau | Nein |
| Gewicht | 0,474 kg |
| Höhe | 85 |
| Kompatibilitätscode | LC1D |
| maximale Betriebsrate | 3600 cyc / h at 60 |
| Mechanische Lebensdauer | 15 Mcycles |
| Montagehalterung | Platte Schiene |
| Nutzungskategorie | AC-1 AC-3 AC-3e AC-4 |
| Produkt- oder Komponententyp | Schütz |
| Produktgewicht | 454 |
| Schutzabdeckung | Mit |
| Signalisierungskreisfrequenz | 25 - 400 |
| Spannungsart zur Betätigung | AC |
| Tiefe | 92 |
| Verschmutzungsgrad | 3 |
| Wärmeabgabe | 2…3 W at 50 / 60 |
| Zusammensetzung des Polkontakts | 3 S |
| Überspannungskategorie | III |
| WEEE-Nr. | 33842582 |
