Beschreibung

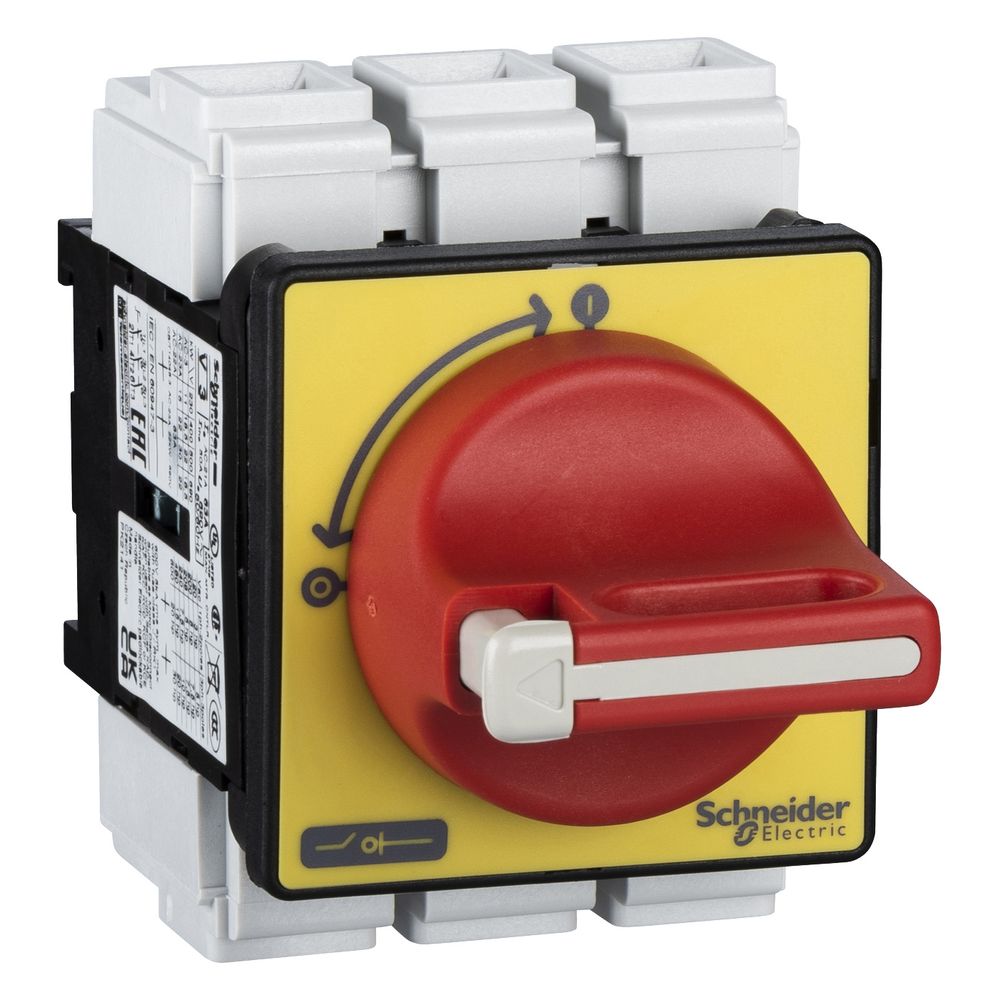

Schneider Electric Lasttrennschalter TeSys Vario VCF3, 63A 690V 3P IP65, Rot/Gelb
Der TeSys VARIO Not-Aus-Hauptschalter dient als zuverlässige Trenneinrichtung für industrielle Anwendungen. Mit einer Bemessungsbetriebsspannung von 690 V und einem Bemessungsdauerstrom von 63 A eignet sich das 3-polige Einbaugerät für den Einsatz in Verteilern und ermöglicht eine sichere manuelle Schaltung unter Last.
Sicherheit und Bedienung
Der Schalter verfügt über einen roten Drehgriff auf einem gelben Frontschild, der eine klare Kennzeichnung der Schaltstellung ermöglicht. Für erhöhte Sicherheit im Wartungsbetrieb lässt sich der Drehgriff mit bis zu drei Vorhängeschlössern (Durchmesser 4 bis 8 mm) verriegeln. Die frontseitige Schutzart IP65 bietet Schutz gegen Staub und Strahlwasser, wodurch das Gerät auch in anspruchsvollen Umgebungen eingesetzt werden kann.
Montage und Anschluss
Das Gerät ist für die 4-Loch-Frontbefestigung konzipiert und lässt sich effizient in Schaltschränke oder Verteilungen integrieren. Der Anschluss des Hauptstromkreises erfolgt über Schraubklemmen, die für starre Leiter bis 25 mm² oder flexible Leiter bis 16 mm² ausgelegt sind. Mit einer mechanischen und elektrischen Lebensdauer von 30.000 Zyklen ist der Lasttrennschalter auf eine hohe Langlebigkeit ausgelegt.
Der Not-Aus-Hauptschalter überzeugt durch seine Schaltleistung von bis zu 37 kW bei 400 V und seine robuste Bauweise nach IEC 60947-3. Dank der kompakten Abmessungen der Frontplatte von 60 x 60 mm lässt sich das Gerät flexibel in bestehende Anlagen integrieren. Die Kombination aus einer Kurzschlussfestigkeit von 10 kA und der zuverlässigen Trennfunktion macht ihn zu einer sicheren Wahl für anspruchsvolle Schaltaufgaben.
Technische Daten
- Bemessungsdauerstrom (Iu): 63 A
- Bemessungsbetriebsspannung (Ue): 690 V
- Bemessungsbetriebsleistung (400 V): 18,5 kW
- Polzahl: 3
- Schutzart (frontseitig): IP65
- Bedingter Bemessungskurzschlussstrom: 10 kA
- Mechanische Lebensdauer: 30.000 Zyklen
- Anschlussart: Schraubanschluss
- Abmessung Frontplatte: 60 x 60 mm
- Umgebungstemperatur: -20 bis 50 °C
Technische Daten
| Hersteller | Schneider Electric |
| [Ie] Rated Operational Current | 41,5 A AC-23 Ue: 400 |
| [Ith] Conventional Free Air Thermal Current | 63 |
| [Ithe] Conventional Enclosed Thermal Current | 50 |
| [Ue] IEC Rated Operational Voltage | 690 V AC 50 / 60 |
| [Uimp] Rated Impulse Withstand Voltage | 8 |
| Abmessung der Frontplatte des Griffs | 60 x 60 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Schalter | 1 |
| Artikelnummer | SE-VCF3 |
| Ausführung als Hauptschalter | Ja |
| Ausführung als NOT-AUS-Einrichtung | Ja |
| Ausführung als Sicherheitsschalter | Nein |
| Ausführung als Wartungs-/Reparaturschalter | Nein |
| Ausführung als Wendeschalter | Nein |
| Ausführung des Betätigungselements | Drehknopf |
| Bedingter Bemessungskurzschlussstrom Iq | 10 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 18,5 |
| Bemessungsbetriebsspannung | 690 |
| Bemessungsdauerstrom bei AC-21, 400 V | 63 |
| Bemessungsdauerstrom bei AC-23, 400 V | 41,5 |
| Bemessungsdauerstrom Iu | 63 |
| Bemessungskurzzeitstromfestigkeit Icw | 0,756 |
| Betriebsleistung | 22 |
| Breite | 60 |
| Contact Type and Composition | 3 S |
| Control Type | Drehgriff |
| Device Composition | Schalter Griff |
| Device Short Name | VCF |
| EAN-13 | 3389110165999 |
| Farbe des Betätigungselements | rot |
| Geeignet für Bodenbefestigung | Nein |
| Geeignet für Frontbefestigung 4-Loch | Ja |
| Geeignet für Frontbefestigung Zentral | Nein |
| Geeignet für Verteilereinbau | Ja |
| Geeignet für Zwischenbau | Nein |
| Gewicht | 0,1 kg |
| Handle Color | Rot |
| Handle Front Plate Color | Gelb |
| Höhe | 83 |
| Intermittent Duty Class | 30 |
| Marking | 0 - 1 |
| Max Bemessungsbetriebsspannung Ue bei AC | 690 |
| Mechanical Durability | 30000 Zyklen |
| Mit vormontierter Verkabelung | Nein |
| Motorantrieb integriert | Nein |
| Motorantrieb optional | Nein |
| Network Type | DC AC |
| Normen | IEC 60947-3 |
| Performance Level | Hohe Leistung |
| Polzahl | 3P |
| Product Certifications | GL CCC CSA UL UKCA |
| Product Name | TeSys VARIO |
| Produktgewicht | 0,56 |
| Protective Treatment | TC |
| Range | TeSys |
| Rotary Handle Mounting Style | Direkt |
| Schaltleistung bei 400 V | 37 |
| Schutzart (IP), frontseitig | IP65 |
| Spannungsauslöser optional | Nein |
| Suitability for Isolation | Ja |
| Tiefe | 114 |
| Umgebungstemperatur bei Betrieb | -20…50 |
| Verriegelbar | Ja |
| WEEE-Nr. | 33842582 |
