Beschreibung

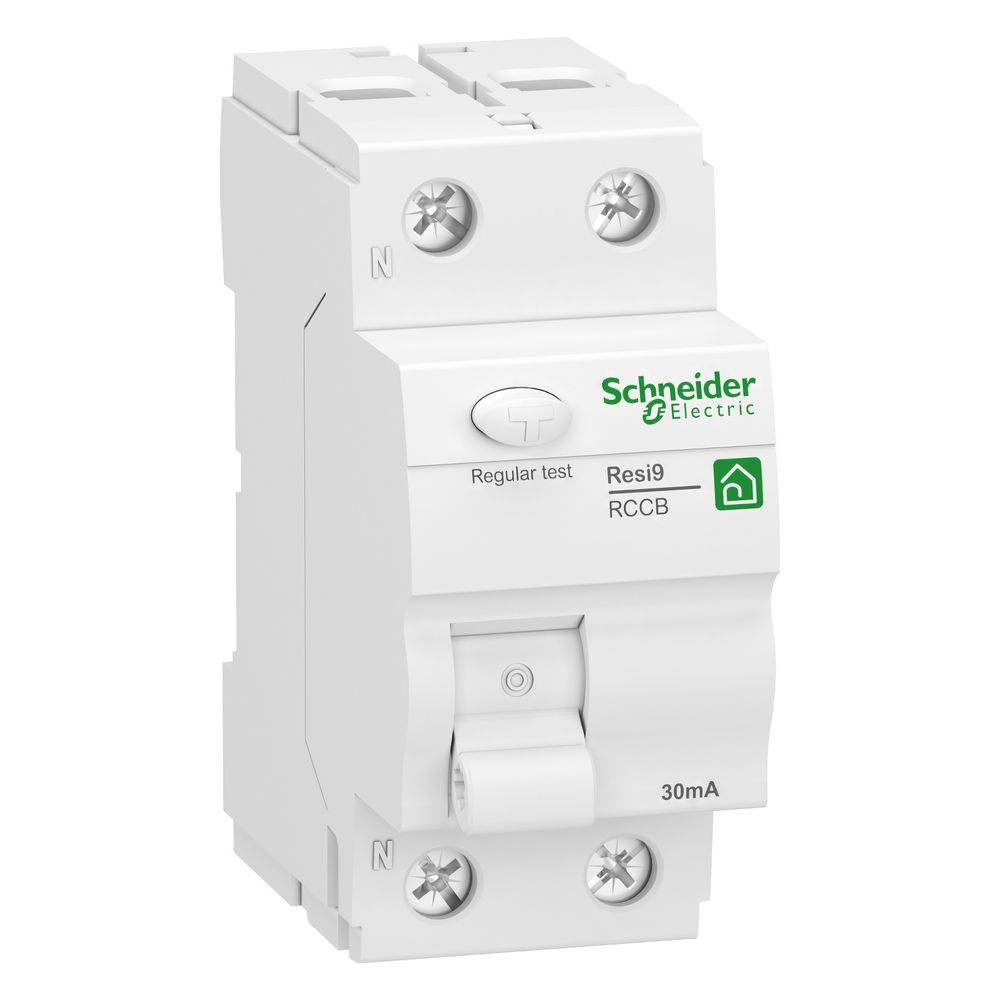

Schneider Electric Fehlerstrom-Schutzschalter Resi9 R9R22225, 25A 0,03A 2P, Weiß
Dieser Fehlerstrom-Schutzschalter der Baureihe Resi9 bietet zuverlässigen Schutz für Personen und elektrische Anlagen. Mit einem Bemessungsstrom von 25 A und einem Bemessungsfehlerstrom von 0,03 A ist das Gerät für den Einsatz in 230 V Wechselstromnetzen konzipiert. Die Montage erfolgt auf einer DIN-Schiene.
Funktionsweise und Sicherheit
Der Schutzschalter vom Typ A erfasst sowohl sinusförmige Wechselfehlerströme als auch pulsierende Gleichfehlerströme. Dies macht ihn zur Absicherung von Steckdosen, Leuchten und Elektrogeräten geeignet. Die integrierte Sprungschaltung sorgt für ein verschleißarmes Schalten der Kontakte, unabhängig von der Betätigung durch den Anwender. Eine lokale Anzeige ermöglicht zudem eine schnelle Kontrolle des Betriebszustands.
Installation und Anschluss
Das Gerät erlaubt die Einspeisung sowohl von oben als auch von unten. An der Unterseite befindet sich eine Doppelfunktionsklemme, die den getrennten Anschluss von Gabel-Phasenschienen und Leitern ermöglicht. Dies erhöht die Kompatibilität mit Resi9-Gabelkammschienen und erleichtert die Verdrahtung mehrerer Leitungsschutzschalter auf einer DIN-Schiene. Die Anschlussklemmen nehmen eindrähtige Leiter bis 35 mm² und mehrdrähtige Leiter bis 25 mm² auf.
Technische Daten
- Bemessungsstrom: 25 A
- Bemessungsfehlerstrom: 0,03 A
- Bemessungsspannung: 230 V AC
- Polzahl: 2
- Fehlerstrom-Typ: A
- Breite in Teilungseinheiten: 2
- Bedingter Bemessungs-Kurzschlussstrom: 10 kA
- Bemessungs-Stoßspannungsfestigkeit: 4 kV
- Umgebungstemperatur Betrieb: -25 bis 40 °C
- Schutzart: IP20
Durch die kompakte Bauweise mit einer Breite von zwei Teilungseinheiten lässt sich der Schutzschalter platzsparend in Verteilungen integrieren. Mit einer elektrischen Lebensdauer von 10.000 Zyklen und einer mechanischen Lebensdauer von 20.000 Zyklen überzeugt das Produkt durch Langlebigkeit. Die Auslegung für einen Bemessungsfehlerstrom von 0,03 A und die Einhaltung der Norm EN/IEC 61008-2-1 unterstützen einen hohen Sicherheitsstandard für die elektrische Installation.
Technische Daten
| Hersteller | Schneider Electric |
| 9-mm-Raster | 4 |
| [In] Bemessungsstrom | 25 |
| [Ue] Betriebsbemessungsspannung | 230 V AC 50 |
| [Ui] Bemessungs-Isolationsspannung | 440 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 35 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 25 |
| Artikelnummer | SE-R9R22225 |
| Baureihe | Resi9 |
| Bedingter Bemessungs-Kurzschlussstrom | 10 |
| Bemessungsfehlerstrom | 0,03 |
| Bemessungsspannung | 230 |
| Beschreibung der Pole | 2P |
| Breite | 36 |
| Breite in Teilungseinheiten | 2 |
| EAN-13 | 3606489596064 |
| Einbautiefe | 44 |
| Elektrische Lebensdauer | 10000 Zyklen |
| Erdschluss-Schutzklasse | Typ A |
| Erdschlussschutz Zeitverzögerung | Unverzögert |
| Explosionsgeschützt | Nein |
| Farbe | Weiß |
| Fehlerstrom | 0,03 |
| Fehlerstrom-Typ | A |
| Frequenz | 50 |
| Gewicht | 0,202 kg |
| Höhe | 81 |
| Konformitätskennzeichen | VDE |
| Kurzzeitverzögerter Typ | Nein |
| Lokale Signalisierung | ON / OFF-Anzeige |
| LSA-Plus/Schraub | Nein |
| Mechanische Lebensdauer | 20000 Zyklen |
| Mit Verriegelungsvorrichtung | Nein |
| Montageart | DIN-Schiene |
| Montagehalterung | DIN-Schiene |
| Montagemodus | Aufsteckbar |
| Netzwerkfrequenz | 50 |
| Netzwerktyp | AC |
| Neutralposition | Links |
| Normen | EN / IEC 61008-2-1 |
| Polzahl | 2 |
| Produktgewicht | 0,18 |
| RAL-Nummer (ähnlich) | 9003 |
| Schutzart (IP) | IP20 |
| Selektiver-Typ | Nein |
| Spannungsart | AC |
| Steuerungstyp | Kippschalter |
| Stoßstrom | 250 |
| Stoßstromfestigkeit | 0,25 |
| Strom | 25 |
| TE | 2 |
| Tiefe | 78,5 |
| Umgebungstemperatur bei Betrieb | -25…40 |
| Umgebungstemperatur bei Lagerung | -40…60 |
| Umgebungstemperatur während des Betriebs | -25 - 40 |
| Verlustleistung | 1,4 |
| Verschmutzungsgrad | 2 |
| Zusatzeinrichtungen möglich | Ja |
| WEEE-Nr. | 33842582 |
