Beschreibung

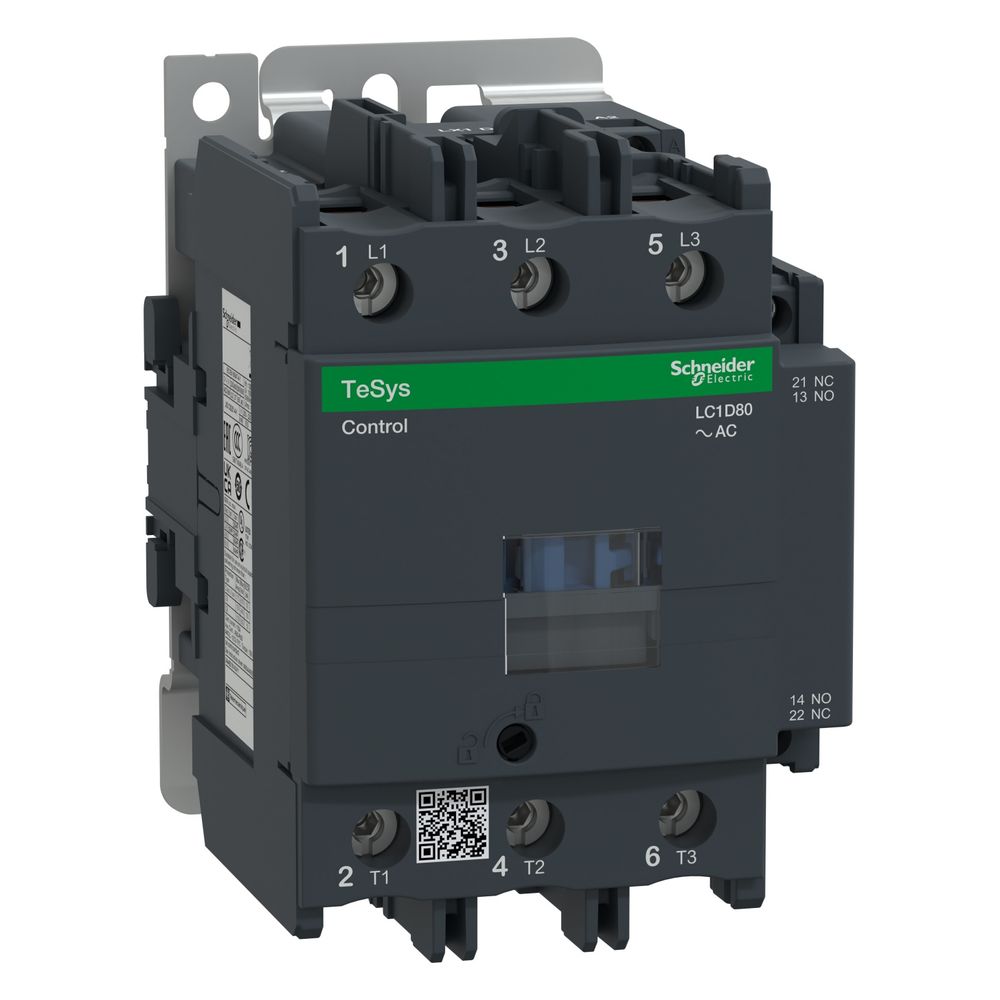

Schneider Electric Leistungsschütz TeSys LC1D80P7, 37kW, 80A, 230V, 3-polig
Das 3-polige Leistungsschütz aus der Baureihe TeSys Deca ist für anspruchsvolle Anwendungen in der Motorsteuerung und bei ohmschen Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 37 kW bei 400 V (AC-3) und einem Bemessungsbetriebsstrom von 80 A bietet das Gerät eine zuverlässige Schaltlösung. Die Betätigung erfolgt über eine Steuerspannung von 230 V AC bei 50/60 Hz.
Robuste Konstruktion und Sicherheit
Das Schütz zeichnet sich durch eine hohe mechanische und elektrische Lebensdauer aus, was einen dauerhaften Betrieb in industriellen Umgebungen ermöglicht. Zur Ausstattung gehören mechanisch gekoppelte Kontakte sowie Spiegelkontakte, die den Einsatz in sicherheitsrelevanten Applikationen unterstützen. Die Montage erfolgt flexibel auf Schiene oder Platte. Dank der kompakten Bauweise und der bewährten Schraubanschlusstechnik ist eine einfache Installation sichergestellt.
Vielseitige Einsatzmöglichkeiten
Neben der Hauptschaltfunktion verfügt das Gerät über zwei integrierte Hilfskontakte in der Konfiguration 1 Schließer und 1 Öffner. Die Auslegung für verschiedene Nutzungskategorien wie AC-1, AC-3, AC-3e und AC-4 erlaubt eine flexible Integration in unterschiedliche Schaltanlagen. Das Gehäuse ist flammfest gemäß UL 94 V1 ausgeführt und für einen weiten Temperaturbereich ausgelegt, was die Betriebssicherheit unter variablen Umgebungsbedingungen erhöht.
Dieses Leistungsschütz überzeugt durch seine hohe Schaltleistung und Zuverlässigkeit bei einer Bemessungsbetriebsleistung von 37 kW und einem Bemessungsbetriebsstrom von 80 A (AC-3). Die Kombination aus robuster Mechanik, integrierten Hilfskontakten und der universellen Steuerspannung von 230 V AC macht es zu einer effizienten Komponente für moderne Automatisierungs- und Antriebslösungen.
Technische Daten
- Bemessungsbetriebsleistung (AC-3, 400 V): 37 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 80 A
- Bemessungsbetriebsstrom (AC-1, 400 V): 125 A
- Steuerspannung: 230 V AC
- Anzahl Hauptkontakte: 3 Schließer
- Hilfskontakte: 1 Schließer, 1 Öffner
- Anschlussart: Schraubanschluss
- Abmessungen (BxHxT): 85 x 127 x 130 mm
- Gewicht: 1,59 kg
- Schutzart: IP20
Technische Daten
| Hersteller | Schneider Electric |
| [Uc] Steuerkreisspannung | 230 V AC 50 / 60 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Artikelnummer | SE-LC1D80P7 |
| Aufbau der Hilfskontakte | 1 S + 1 Ö |
| Baureihe | TeSys Deca |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 37 |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 15 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 125 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 80 |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 32 |
| Bemessungssteuerspeisespannung AC 50 Hz | 230 |
| Bemessungssteuerspeisespannung AC 60 Hz | 230 |
| Beschreibung der Pole | 3P |
| Betriebshöhe | 0 - 3.000 |
| Betriebsspannung AC 50 Hz | 440 |
| Betriebsspannung AC 60 Hz | 440 |
| Breite | 85 |
| EAN-13 | 3389110442823 |
| Flammenfestigkeit | V1 entspricht UL 94 |
| Geeignet für Reiheneinbau | Nein |
| Gewicht | 1,566 kg |
| Höhe | 127 |
| Ie bei AC-3, 400V | 80 |
| Ie bie AC-4, 400V | 32 |
| Kompatibilitätscode | LC1D |
| maximale Betriebsrate | 3600 cyc / h at 60 |
| Mechanische Lebensdauer | 4 Mcycles |
| Montagehalterung | Schiene Platte |
| Nutzungskategorie | AC-3 AC-3e AC-4 AC-1 |
| P bei AC-4, 400V | 15 |
| Produkt- oder Komponententyp | Schütz |
| Produktgewicht | 1,59 |
| Schließer Haupt | 3 |
| Schließer Hilfskontakte | 1 |
| Sicherheitsabdeckung | Mit |
| Signalisierungskreisfrequenz | 25 - 400 |
| Spannung AC 60Hz | 230 |
| Spannungsart zur Betätigung | AC |
| Strommast Kontaktzusammensetzung | 3 S |
| Tiefe | 130 |
| Verschmutzungsgrad | 3 |
| Wärmeabgabe | 6…10 W at 50 / 60 |
| Öffner Hauptk | 0 |
| Öffner Hilfskontakte | 1 |
| Überspannungskategorie | III |
| WEEE-Nr. | 33842582 |
