Beschreibung

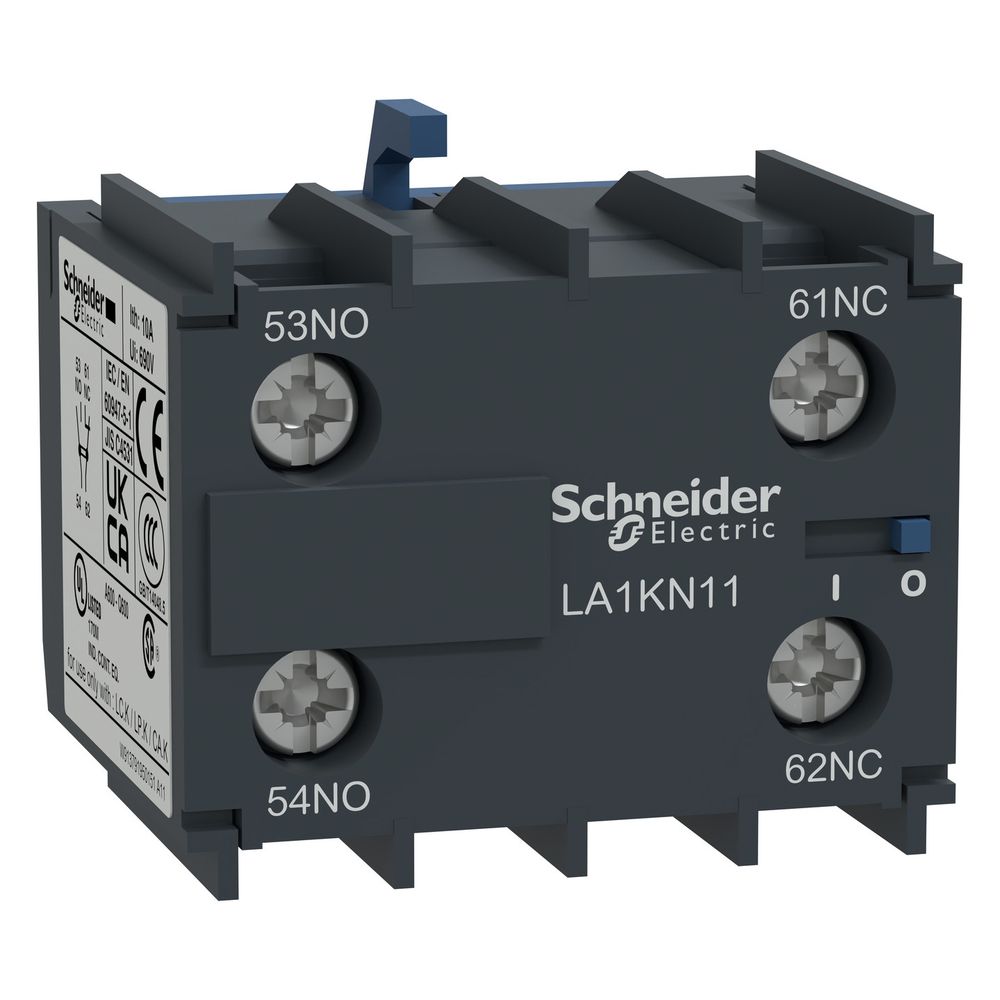

Schneider Electric Hilfsschalterblock TeSys LA1KN11, 1S+1Ö, 30x38x35mm
Dieser Hilfsschalterblock aus der TeSys-Baureihe erweitert die Steuerkapazitäten von Schützen und Steuerrelais der Serie TeSys K. Die aufsteckbare Komponente ist für die frontseitige Montage konzipiert und ermöglicht eine einfache Erweiterung der Schaltkontakte in industriellen Anwendungen.
Funktion und Montage
Der Hilfsschalterblock ist als aufsteckbare Einheit ausgeführt und lässt sich direkt an der Frontseite kompatibler Schütze wie der LC1K-Serie anbringen. Die Kontaktkonfiguration umfasst einen Schließer sowie einen Öffner, die unverzögert arbeiten. Der elektrische Anschluss erfolgt über Schraubklemmen, die eine sichere Kontaktierung ermöglichen. Mit einer Schutzart von IP20 ist das Bauteil für den Einsatz unter normalen Umgebungsbedingungen ausgelegt.
Technische Daten
- Kontaktkonfiguration: 1 S + 1 Ö
- Montageart: Frontseite
- Anschlussart: Schraubanschluss
- Betriebsbemessungsspannung: 690 V AC
- Konventioneller thermischer Strom: 10 A
- Min. Schaltspannung: 17 V
- Min. Schaltstrom: 5 mA
- Breite: 38 mm
- Höhe: 30 mm
- Tiefe: 35 mm
Durch die kompakte Bauweise und die einfache Montage bietet dieser Hilfsschalterblock eine effiziente Lösung zur Erweiterung von Steuersystemen. Er ist für eine Betriebsbemessungsspannung von 690 V AC ausgelegt und unterstützt einen thermischen Strom von 10 A. Die Kontaktierung von 1 Schließer und 1 Öffner gewährleistet eine präzise Signalübertragung in Schaltumgebungen der TeSys K-Produktfamilie.
Technische Daten
| Hersteller | Schneider Electric |
| [Ith] Konventioneller thermischer Strom in freier Luft | 10 A (bei 50 °C) |
| [Ue] Betriebsbemessungsspannung | 690 V AC 25 - 400 |
| Anzahl der Fehlersignalschalter | 0 |
| Artikelnummer | SE-LA1KN11 |
| Ausführung | aufsteckbar |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Baureihe | TeSys |
| Bedienung der Kontakte | Unverzögert |
| Betriebshöhe | 2.000 |
| Breite | 38 |
| EAN-13 | 3389110500059 |
| Gewicht | 0,1 kg |
| Höhe | 30 |
| Isolationswiderstand | > 10 |
| Min Schaltspannung | 17 |
| Min Schaltstrom | 5 |
| Montageart | Frontseite |
| nicht überlappender Abstand | 0,5 |
| Produkt- oder Komponententyp | Hilfsschalterblock |
| Produktgewicht | 0,045 |
| Schließer | 1 |
| Strom max | 10 |
| Tiefe | 35 |
| Umgebungstemperatur bei Betrieb | -25…50 |
| Umgebungstemperatur bei Lagerung | -50…80 |
| Wechsler | 0 |
| Zusammensetzung des Polkontakts | 1 S + 1 Ö |
| Öffner | 1 |
| WEEE-Nr. | 33842582 |
