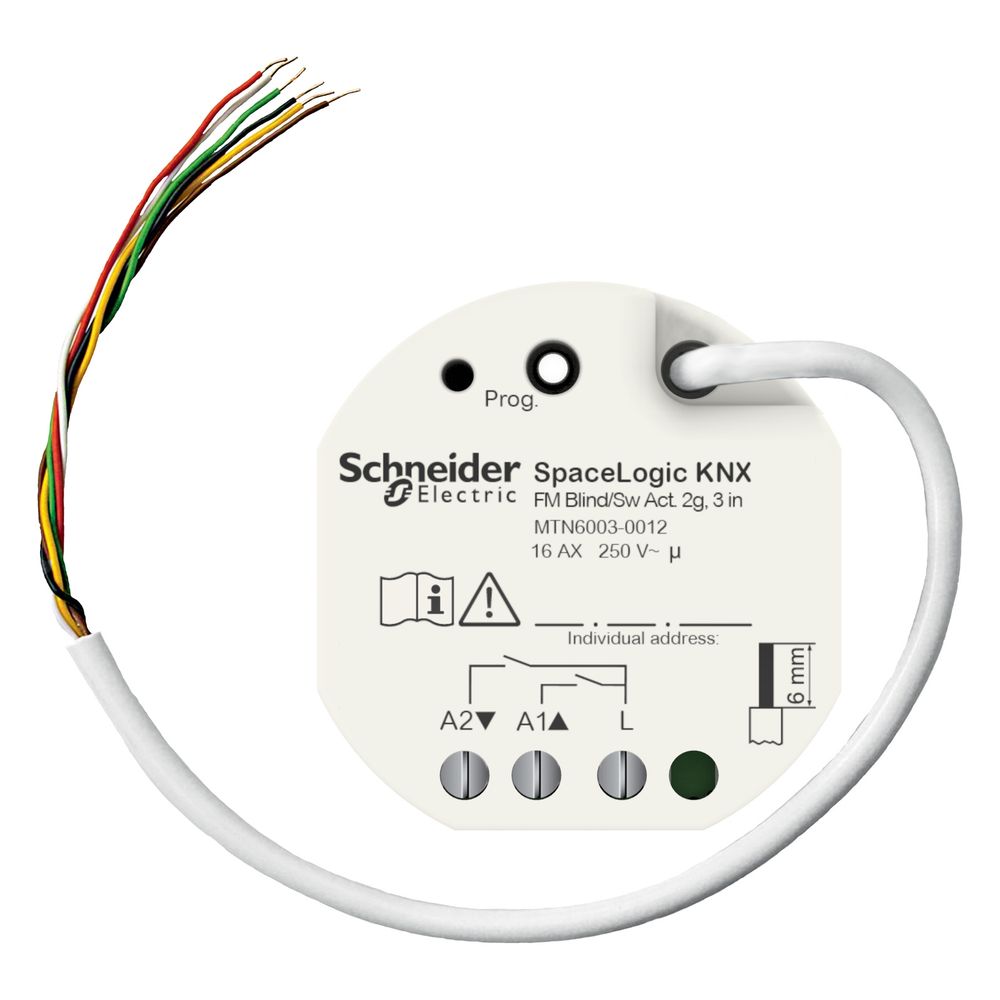

Schneider Electric Jalousie-/Schaltaktor SpaceLogic KNX, 2 Ausgänge, 3 Eingänge, 48x28x50mm, MTN6003-0012
Der SpaceLogic KNX Jalousie-/Schaltaktor ermöglicht die präzise Steuerung von Jalousien, Rollläden, Markisen oder Lüftungsklappen sowie das Schalten elektrischer Verbraucher. Das kompakte Gerät für die Einbauinstallation verfügt über zwei Ausgänge und drei Binäreingänge zum Anschluss potenzialfreier Kontakte. Es ist für den Einsatz in der modernen Gebäudeautomation konzipiert und unterstützt KNX Secure.
Vielseitige Steuerungsfunktionen
Der Aktor bietet umfangreiche Funktionen für die Beschattungssteuerung, darunter eine Heiz- und Kühl-Automatik, Präsenzfunktionen sowie Sicherheitsalarme für Wind, Regen und Frost. Die drei Binäreingänge lassen sich flexibel für Schalt-, Dimm- oder Jalousiebefehle konfigurieren. Optional kann an den dritten Eingang ein NTC-Temperatursensor angeschlossen werden. Die integrierte Logik-Einheit ermöglicht zudem Verknüpfungen, Wandler und Grenzwertüberwachungen.
Installation und Kompatibilität
Das Gerät ist für die Montage in einer 60er Schalterdose vorgesehen und erfordert eine Mindesttiefe von 40 mm. Die Verbindung zu den Eingängen und dem KNX-Bussystem erfolgt über eine 6-adrige Anschlussleitung, die bei Bedarf auf bis zu 10 m verlängert werden kann. Bei der Installation ist ein Sicherheitsabstand von mindestens 4 mm zwischen dem 230 V-Anschluss und dem SELV-Bereich der Eingänge einzuhalten.
Die Steuerungseinheit bietet hohe Flexibilität und Energieeffizienz in KNX-Installationen. Mit einer maximalen Schaltleistung von 2500 W bei ohmscher Last und der Unterstützung verschiedener Leuchtmitteltypen wie HV-LED-Lampen bis 400 W bietet sie eine zuverlässige Lösung für anspruchsvolle Automatisierungsprojekte. Die integrierte Szenenfunktion mit Speicheroption sowie die Statusrückmeldung der Lamellenposition erhöhen den Bedienkomfort.
Technische Daten
- Anzahl Ausgänge: 2
- Anzahl Eingänge: 3
- Bemessungsspannung: 230 V AC
- Max. Schaltleistung: 2500 W
- Bemessungsstrom: 16 A
- Schutzart: IP20
- Umgebungstemperatur: -5 bis 45 °C
- Abmessungen (BxHxT): 48 x 50 x 28 mm
Technische Daten
| Hersteller | Schneider Electric |
| [In] Bemessungsstrom | 16 |
| [Ue] Bemessungs-Betriebsspannung | 230 V AC 50 / 60 |
| Andere Bussysteme | ohne |
| Anzahl der Ausgänge | 2 |
| Anzahl der Eingänge | 3 |
| Artikelnummer | SE-MTN6003-0012 |
| Baureihe | SpaceLogic KNX |
| Betriebsmodus | KNX Bussystem |
| Breite | 48 |
| Busmodul abnehmbar | Nein |
| Bussystem Funkbus | Nein |
| Bussystem KNX | Ja |
| Bussystem KNX-RF (Funk) | Nein |
| Bussystem LON | Nein |
| Bussystem Powernet | Nein |
| Bustyp | KNX |
| EAN-13 | 3606482046788 |
| Funk bidirektional | Nein |
| Funktion Schalten | Ja |
| Gewicht | 0,1 kg |
| Höhe | 28 |
| Max Anzahl der Jalousieausgänge | 2 |
| Max Kabellänge | 10 m für Eingang |
| Max Schaltleistung | 2500 |
| Min Tiefe der Gerätedose | 40 |
| Mit Busankopplung | Ja |
| Mit LED-Anzeige | Ja |
| Montageart | Einbauinstallation |
| Montagehalterung | Einbau |
| Schaltstrom ohmsch | 16 |
| Schutzart (IP) | IP20 |
| Stromart | AC |
| Stromversorgungs-Eingangsstrom | 18 |
| Tiefe | 50 |
| Umgebungstemperatur bei Betrieb | -5…45 |
| Vor Ort-/Handbedienung | Nein |
| WEEE-Nr. | 33842582 |
