Beschreibung

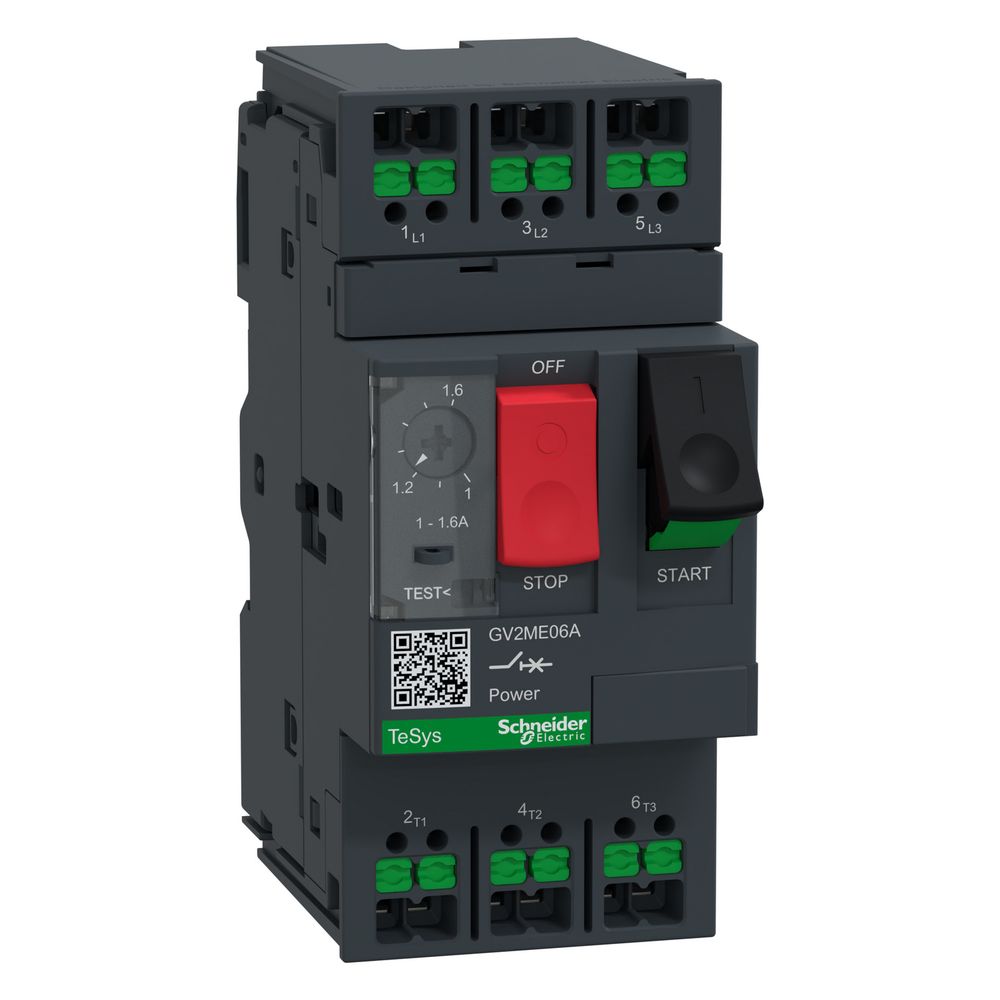

Schneider Electric Motor-Leistungsschalter TeSys Deca GV2ME06A, 1-1,6A, 3P, Dunkelgrau
Der Motorschutzschalter aus der Baureihe TeSys Deca von Schneider Electric dient der zuverlässigen Absicherung von Motoren. Das dreipolige Komplettgerät arbeitet mit thermomagnetischer Auslösetechnik und ermöglicht eine präzise Einstellung des Überlastschutzes im Bereich von 1 bis 1,6 A. Dank der SnapIN-Anschlussklemmen erfolgt die Installation schnell und wartungsfrei.
Funktionsweise und Sicherheit
Das Gerät ist für den Einsatz in AC-Netzwerken konzipiert und bietet durch mechanisch gekoppelte Kontakte sowie Spiegelkontakte eine hohe Betriebssicherheit, wodurch es sich für anspruchsvolle Sicherheitsanwendungen eignet. Die Betätigung erfolgt über einen frontseitigen Drucktaster. Für zusätzliche Sicherheit ist das Gehäuse plombierbar und abschließbar ausgeführt. Die Phasenausfall-Empfindlichkeit stellt sicher, dass der Motor bei ungleichmäßiger Belastung der Phasen rechtzeitig abgeschaltet wird.
Montage und Robustheit
Die Installation erfolgt flexibel auf einer 35 mm symmetrischen DIN-Schiene oder mittels Adapterplatte auf einer Montageplatte. Das Gerät ist für eine Betriebshöhe von bis zu 2.000 m ausgelegt und weist eine mechanische sowie elektrische Lebensdauer von jeweils 100.000 Zyklen auf. Mit einer Feuerbeständigkeit von 960 °C ist der Schutzschalter für den industriellen Einsatz unter variablen Umgebungsbedingungen geeignet.
Der Motorschutzschalter bietet mit einem Bemessungsgrenzkurzschlussausschaltstrom von 100 kA bei 400 V eine hohe Schutzleistung. Mit einem Einstellbereich von 1 bis 1,6 A und einer Bemessungsbetriebsleistung von 0,55 kW bei 400 V deckt er ein breites Anwendungsspektrum ab. Die kompakte Bauweise mit einer Breite von 45 mm ermöglicht eine platzsparende Integration in Schaltschränke.
Technische Daten
- Einstellbereich Überlastauslöser: 1 - 1,6 A
- Bemessungsdauerstrom: 1,6 A
- Bemessungsbetriebsspannung: 230 - 690 V
- Bemessungsbetriebsleistung bei 400 V: 0,55 kW
- Kurzschlussausschaltvermögen bei 400 V: 100 kA
- Polzahl: 3
- Auslösetechnik: Thermomagnetisch
- Breite: 45 mm
- Höhe: 101 mm
- Tiefe: 78,5 mm
Technische Daten
| Hersteller | Schneider Electric |
| [In] Bemessungsstrom | 1,6 |
| Anschlussart Hauptstromkreis | sonstige |
| Artikelnummer | SE-GV2ME06A |
| Ausführung des Betätigungselements | Drucktaster |
| Auslöser-Technologie | Thermomagnetisch |
| Auslösetechnik | thermomagnetisch |
| Baureihe | TeSys Deca |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 0,25 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 0,55 |
| Bemessungsbetriebsspannung | 230 - 690 |
| Bemessungsdauerstrom Iu | 1,6 |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 100 |
| Beschreibung der Pole | 3P |
| Betriebshöhe | <= 2.000 |
| Breite | 45 |
| EAN-13 | 3606487541837 |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 22,5 |
| Farbe | Dunkelgrau |
| Geräteanwendung | Motorschutz |
| Gewicht | 0,279 kg |
| Höhe | 101 |
| Klimafestigkeit | entspricht IACS E10 |
| magnetischer Auslösestrom | 26,2 |
| Mechanische Lebensdauer | 100000 Zyklen |
| Mit integriertem Hilfsschalter | Nein |
| Mit integriertem Unterspannungsauslöser | Nein |
| Mit thermischem Überlastschutz | Ja |
| Montageposition | Horizontal Vertikal |
| Netzwerktyp | AC |
| Polzahl | 3 |
| Produktgewicht | 258 |
| Schutzart (IP) | IK04 |
| Steuerungstyp | Drucktaste |
| Tiefe | 78,5 |
| Umgebungstemperatur bei Betrieb | -20…60 |
| Umgebungstemperatur bei Lagerung | -40…80 |
| Verlustleistung | 2,5 |
| Überlastauslöser Stromeinstellung | 1 - 1,6 |
| WEEE-Nr. | 33842582 |
