Beschreibung

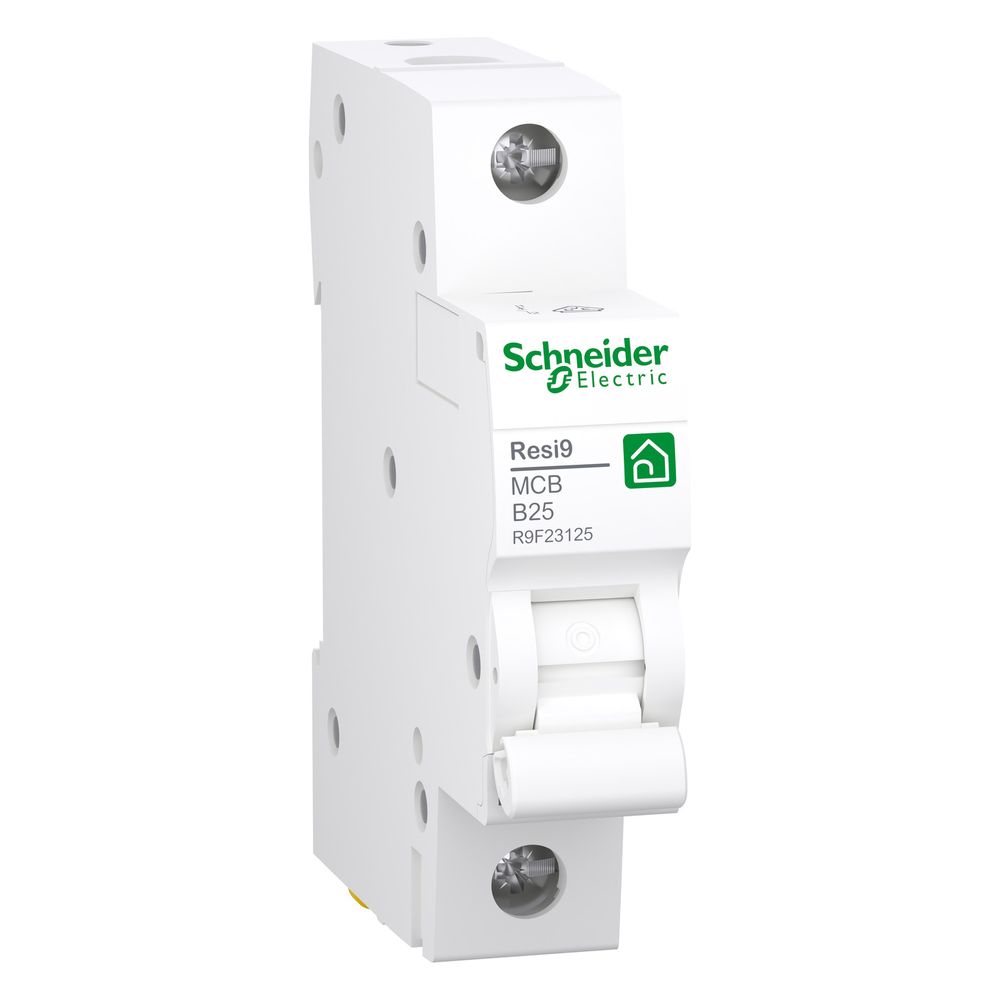

Schneider Electric Leitungsschutzschalter Resi9 R9F23125, 25A, 1-polig, B, 6kA, Weiß
Der Leitungsschutzschalter aus der Resi9-Baureihe bietet zuverlässigen Kurzschluss- und Überlastschutz für elektrische Anlagen im Wohnbau sowie in gewerblichen Gebäuden. Das 1-polige Gerät zeichnet sich durch eine Auslösecharakteristik vom Typ B und ein Bemessungsschaltvermögen von 6 kA aus. Dank der kompakten Bauweise mit einer Breite von einer Teilungseinheit lässt sich der Schalter effizient auf DIN-Schienen in Verteilungen montieren.
Zuverlässige Schalttechnik und Installation
Die thermomagnetische Auslöser-Technologie sorgt für eine präzise Absicherung der Stromkreise. Eine integrierte Sprungschaltung ermöglicht ein verschleißarmes Schalten der Kontakte, unabhängig von der Betätigung durch den Anwender. Zur schnellen Statuskontrolle verfügt das Gerät über eine lokale ON/OFF-Anzeige. Die Installation wird durch flexible Anschlussmöglichkeiten unterstützt, wobei die Doppelfunktionsklemmen an der Unterseite sowohl den Anschluss von Leitern als auch von Gabelkammschienen erlauben.
Sicherheit und Langlebigkeit
Das Gehäuse in der Farbe Weiß (RAL 9003) entspricht der Schutzart IP20 und ist für einen Betriebstemperaturbereich von -25 bis 60 °C ausgelegt. Mit der Energiebegrenzungsklasse 3 erfüllt der Leitungsschutzschalter hohe Anforderungen an die Selektivität und den Anlagenschutz. Die mechanische Lebensdauer von 10.000 Zyklen sowie die elektrische Lebensdauer von 4.000 Zyklen unterstreichen die Robustheit des Bauteils im täglichen Einsatz.
Dieser Leitungsschutzschalter kombiniert eine hohe Betriebssicherheit mit einer einfachen Montage auf der DIN-Schiene. Mit einem Bemessungsstrom von 25 A und einer Bemessungsspannung von 230 V AC ist er optimal für Standardanwendungen in der Elektroinstallation geeignet. Die Einhaltung der Norm EN/IEC 60898-1 sowie die Bemessungs-Stoßspannungsfestigkeit von 4 kV gewährleisten einen stabilen Betrieb in AC-Netzen bei einer Frequenz von 50 bis 60 Hz.
Technische Daten
- Bemessungsstrom: 25 A
- Auslösecharakteristik: B
- Polzahl: 1
- Bemessungsschaltvermögen: 6 kA
- Bemessungsspannung: 230 V AC
- Breite in Teilungseinheiten: 1
- Energiebegrenzungsklasse: 3
- Anschlussquerschnitt eindrähtig: 1 - 25 mm²
- Anschlussquerschnitt mehrdrähtig: 1 - 16 mm²
- Schutzart: IP20
Technische Daten
| Hersteller | Schneider Electric |
| 9-mm-Raster | 2 |
| [M] Anzugsdrehmoment | 2 Nm oben oder unten |
| [Ue] Betriebsbemessungsspannung | 230 V AC 50 / 60 |
| [Ui] Bemessungs-Isolationsspannung | 440 V AC 50 / 60 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 25 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 16 |
| Anzahl der abgesicherten Pole | 1 |
| Anzahl der geschützten Pole | 1 |
| Artikelnummer | SE-R9F23125 |
| Auslösecharakteristik | B |
| Auslöser-Technologie | Thermomagnetisch |
| Baureihe | Resi9 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 |
| Bemessungsspannung | 230 |
| Beschreibung der Pole | 1P |
| Breite | 18 |
| Breite in Teilungseinheiten | 1 |
| EAN-13 | 3606489590116 |
| Einbautiefe | 44 |
| Energiebegrenzungsklasse | 3 |
| Erdschlussschutz | Ohne |
| Explosionsgeschützt | Nein |
| Farbe | Weiß (RAL 9003) |
| Frequenz | 50 - 60 |
| Geräteanwendung | Verteilung |
| Gewicht | 0,11 kg |
| Höhe | 85 |
| Kurvenscheibe | B |
| Lokale Signalisierung | ON / OFF-Anzeige |
| Magnetische Auslösegrenze | 3 - 5 x In0AC |
| Mechanische Lebensdauer | 10000 Zyklen |
| Mitschaltender Neutralleiter | Nein |
| Montagehalterung | DIN-Schiene |
| Montagemodus | Aufsteckbar |
| Netzwerkfrequenz | 50 / 60 |
| Netzwerktyp | AC |
| Normen | EN / IEC 60898-1 |
| Polzahl (gesamt) | 1 |
| Produktzertifizierungen | VDE |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Steuerungstyp | Kippschalter |
| TE | 1 |
| Tiefe | 75 |
| Umgebungstemperatur bei Betrieb | -25…60 |
| Umgebungstemperatur bei Lagerung | -40…60 |
| Umgebungstemperatur während des Betriebs | -25 - 60 |
| Unterputzmontage | Nein |
| Verlustleistung | 2,7 |
| Verschmutzungsgrad | 2 |
| Zusatzeinrichtungen möglich | Nein |
| Überspannungskategorie | III |
| WEEE-Nr. | 33842582 |
