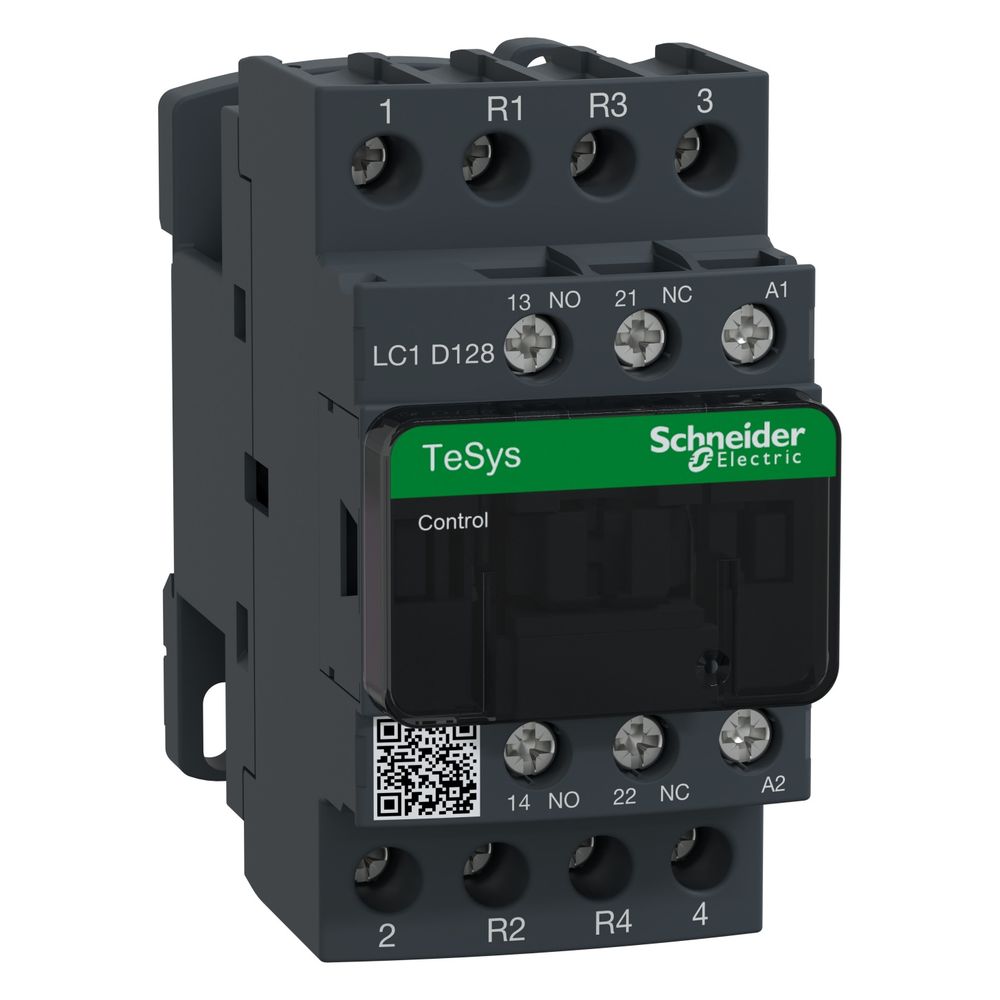

Schneider Electric Schütz TeSys Deca LC1D128B7, 25A, 24V AC, 4P, 1S+1Ö, 45x85x92mm
Das TeSys Deca Leistungsschütz von Schneider Electric ist für das Schalten ohmscher Lasten konzipiert. Mit einer 4-poligen Ausführung und einer Steuerspeisespannung von 24 V AC eignet sich das Gerät für industrielle Anwendungen. Die robuste Bauweise ermöglicht eine zuverlässige Integration in Schaltschränke mittels Schienen- oder Plattenmontage.
Leistungsmerkmale und Sicherheit
Das Schütz ist für die Nutzungskategorie AC-1 ausgelegt und bietet einen Bemessungsbetriebsstrom von 25 A bei 400 V. Zur Erhöhung der Betriebssicherheit sind mechanisch verbundene Hilfskontakte sowie Spiegelkontakte integriert, die den Anforderungen der Norm IEC 60947 entsprechen. Die elektrische Lebensdauer beträgt 0,8 Millionen Zyklen bei Volllast, während die mechanische Lebensdauer auf 15 Millionen Zyklen ausgelegt ist. Das Gerät verfügt über die Schutzart IP20 an der Vorderseite und ist für Umgebungstemperaturen bis 60 °C ohne Leistungsreduzierung geeignet.
Installation und Anschluss
Die elektrische Verbindung erfolgt über Schraubklemmen, die für starre sowie flexible Leiter mit einem Querschnitt von 1 bis 4 mm² ausgelegt sind. Ein Anzugsdrehmoment von 1,7 Nm stellt eine dauerhafte Kontaktierung sicher. Das Schütz ist kompakt gestaltet und weist eine Breite von 45 mm auf, was eine platzsparende Anordnung ermöglicht. Ein integriertes Beschaltungsmodul ist bei diesem Modell nicht vorhanden.
Das Leistungsschütz überzeugt durch seine mechanische Robustheit und die Eignung für sicherheitsrelevante Schaltaufgaben. Mit einer Bemessungs-Isolationsspannung von 690 V und einer Stoßspannungsfestigkeit von 6 kV bietet es eine zuverlässige Performance. Die Kombination aus 2 Schließern und 2 Öffnern im Hauptstromkreis sowie zusätzlichen Hilfskontakten sorgt für eine flexible Einbindung in Steuerungssysteme bei einer Steuerspannung von 24 V AC.
Technische Daten
- Bemessungsbetriebsstrom (AC-1, 400 V): 25 A
- Steuerspeisespannung: 24 V AC
- Hauptkontakte: 2 S + 2 Ö
- Hilfskontakte: 1 S + 1 Ö
- Mechanische Lebensdauer: 15 Mcycles
- Elektrische Lebensdauer: 0,8 Mcycles
- Bemessungs-Isolationsspannung: 690 V
- Abmessungen (BxHxT): 45 x 85 x 92 mm
- Gewicht: 0,365 kg
- Schutzart: IP20
Technische Daten
| Hersteller | Schneider Electric |
| [Uc] Steuerkreisspannung | 24 V AC 50 / 60 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anwendung des Schützes | Ohmsche Last |
| Artikelnummer | SE-LC1D128B7 |
| Aufbau der Hilfskontakte | 1 S + 1 Ö |
| Baureihe | TeSys Deca |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 25 |
| Bemessungssteuerspeisespannung AC 50 Hz | 24 |
| Beschreibung der Pole | 4P |
| Betriebshöhe | 0 - 3.000 |
| Betriebsspannung AC 50 Hz | 440 |
| Betriebsspannung AC 60 Hz | 440 |
| Breite | 45 |
| EAN-13 | 3389110334166 |
| Flammenfestigkeit | V1 entspricht UL 94 |
| Geeignet für Reiheneinbau | Nein |
| Gewicht | 0,1 kg |
| Höhe | 85 |
| Kompatibilitätscode | LC1D |
| maximale Betriebsrate | 3600 cyc / h at 60 |
| Mechanische Lebensdauer | 15 Mcycles |
| Montagehalterung | Schiene Platte |
| Nutzungskategorie | AC-1 |
| Produkt- oder Komponententyp | Schütz |
| Produktgewicht | 0,365 |
| Schließer Haupt | 2 |
| Schließer Hilfskontakte | 1 |
| Sicherheitsabdeckung | Mit |
| Signalisierungskreisfrequenz | 25 - 400 |
| Spannung AC 60Hz | 24 |
| Spannungsart zur Betätigung | AC |
| Steuerstromkreis-Typ | AC bei 50 / 60 |
| Strommast Kontaktzusammensetzung | 2 S + 2 Ö |
| Tiefe | 92 |
| Verlustleistung pro Pol | 1,56 W AC-1 |
| Verschmutzungsgrad | 3 |
| Wärmeabgabe | 2…3 W at 50 / 60 |
| Öffner Hauptk | 2 |
| Öffner Hilfskontakte | 1 |
| Überspannungskategorie | III |
| WEEE-Nr. | 33842582 |
