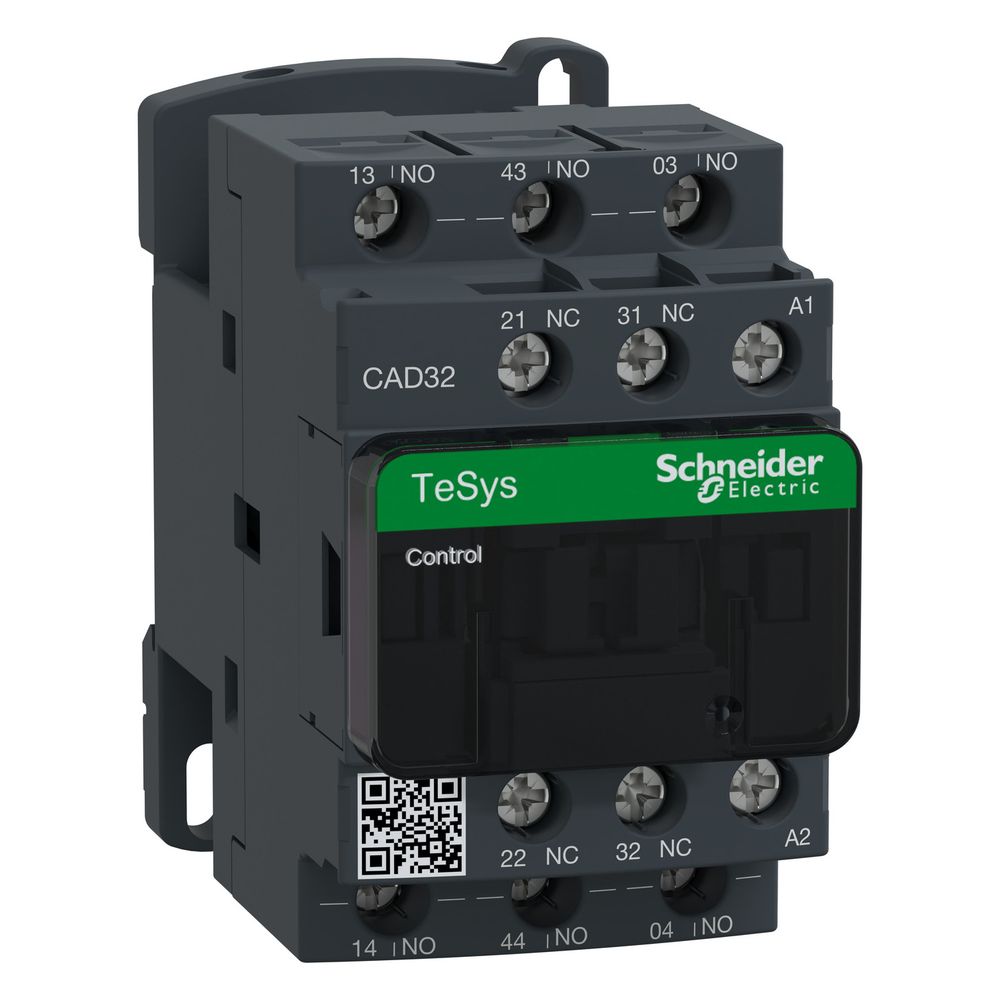

Schneider Electric Steuerrelais TeSys Deca CAD32P7, 3S 2Ö, 230V AC, 77x45x84mm
Dieses Steuerrelais aus der Baureihe TeSys Deca dient der zuverlässigen Steuerung von Stromkreisen. Das Gerät ist für eine Bemessungssteuerspeisespannung von 230 V bei 50/60 Hz ausgelegt und verfügt über eine Konfiguration von drei Schließern sowie zwei Öffnern. Die Montage erfolgt flexibel über eine DIN-Schiene oder direkt per Schraubbefestigung.
Funktionsweise und Montage
Das Hilfsschütz zeichnet sich durch eine kompakte Bauweise mit einer Breite von 45 mm aus, was eine platzsparende Installation in Schaltschränken ermöglicht. Der Anschluss der Leiter erfolgt über robuste Schraubklemmen. Die mechanische Lebensdauer des Relais ist auf 30 Millionen Schaltspiele ausgelegt, wobei eine maximale Betriebsrate von 180 Zyklen pro Minute unterstützt wird. Für erweiterte Anforderungen lässt sich das System um bis zu neun zusätzliche Hilfskontakte ergänzen.
Technische Robustheit
Das Gerät ist für den Betrieb in anspruchsvollen Umgebungen konzipiert und weist eine hohe mechanische Robustheit gegenüber Schocks und Schwingungen auf. Die Bemessungsbetriebsspannung beträgt bis zu 690 V AC. Mit einem konventionellen thermischen Strom von 10 A bei 60 °C und einer Bemessungs-Stoßspannungsfestigkeit von 6 kV erfüllt das Steuerrelais wesentliche Anforderungen für industrielle Anwendungen. Die Betriebstemperatur liegt im Standardbereich von -40 bis 60 °C, wobei bei höheren Temperaturen eine Leistungsreduzierung möglich ist.
Das Steuerrelais bietet eine effiziente Lösung für Steuerstromkreise und überzeugt durch seine Kompatibilität mit internationalen Standards. Mit einer Bemessungssteuerspeisespannung von 230 V AC und einer Konfiguration von 3 Schließern sowie 2 Öffnern deckt es ein breites Anwendungsspektrum ab. Die einfache Montage mittels Schraub- oder Schnappbefestigung sowie die Erweiterbarkeit um weitere Hilfskontakte machen das 45 mm breite Gerät zu einer flexiblen Komponente in der Automatisierungstechnik.
Technische Daten
- Bemessungssteuerspeisespannung: 230 V AC (50/60 Hz)
- Hilfskontakte: 3 Schließer, 2 Öffner
- Bemessungsbetriebsstrom: 10 A
- Betriebsspannung: 690 V AC
- Anschlussart: Schraubanschluss
- Mechanische Lebensdauer: 30 Mcycles
- Breite: 45 mm
- Höhe: 77 mm
- Tiefe: 84 mm
- Bemessungs-Stoßspannungsfestigkeit: 6 kV
Technische Daten
| Hersteller | Schneider Electric |
| [Ith] Konventioneller thermischer Strom in freier Luft | 10 A (bei 60 °C) |
| [Uc] Steuerkreisspannung | 230 V AC 50 / 60 |
| [Ue] Bemessungs-Betriebsspannung | <= 690 V AC 25 - 400 |
| Anschlussart Hilfsstromkreis | Schraubanschluss |
| Anwendung des Schützes | Steuerstromkreis |
| Anzahl der Hilfskontakte als Schließer | 3 |
| Anzahl der Hilfskontakte als Schließer, voreilend | 0 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Anzahl der Hilfskontakte als Öffner | 2 |
| Anzahl der Hilfskontakte als Öffner, verzögert schaltend | 0 |
| Artikelnummer | SE-CAD32P7 |
| Baureihe | TeSys TeSys Deca |
| Bemessungsbetriebsstrom | 10 |
| Bemessungsbetriebsstrom Ie, 400 V | 10 |
| Bemessungsschaltstrom | 0,005 |
| Bemessungssteuerspeisespannung AC 50 Hz | 230 |
| Bemessungssteuerspeisespannung AC 60 Hz | 230 |
| Betriebshöhe | 0 - 3.000 |
| Betriebsspannung AC 50 Hz | 690 |
| Betriebsspannung AC 60 Hz | 690 |
| Breite | 45 |
| EAN-13 | 3389110401448 |
| Geeignet für Handbedienung | Nein |
| Gewicht | 0,352 kg |
| Höhe | 77 |
| Isolationswiderstand | > 10 |
| Max Betriebsrate | 180 cyc / mn |
| Mechanische Lebensdauer | 30 Mcycles |
| Min Schaltspannung | 17 |
| Min Schaltstrom | 5 |
| Mit LED-Anzeige | Nein |
| Montagehalterung | Schiene Platte |
| Nutzungskategorie | DC-13 AC-15 AC-14 |
| Produkt- oder Komponententyp | Steuerrelais |
| Produktgewicht | 0,58 |
| Schließer | 3 |
| Schließer, voreilend | 0 |
| Schnittstelle | Nein |
| Spannungsart der Betriebsspannung | AC |
| Spannungsart zur Betätigung | AC |
| Steuerstromkreis-Typ | AC bei 50 / 60 |
| Tiefe | 84 |
| Umgebungstemperatur bei Lagerung | -60…80 |
| Wechsler | 0 |
| Zusammensetzung des Polkontakts | 3 NO + 2 NC |
| Öffner | 2 |
| Öffner, verzögert | 0 |
| WEEE-Nr. | 33842582 |
