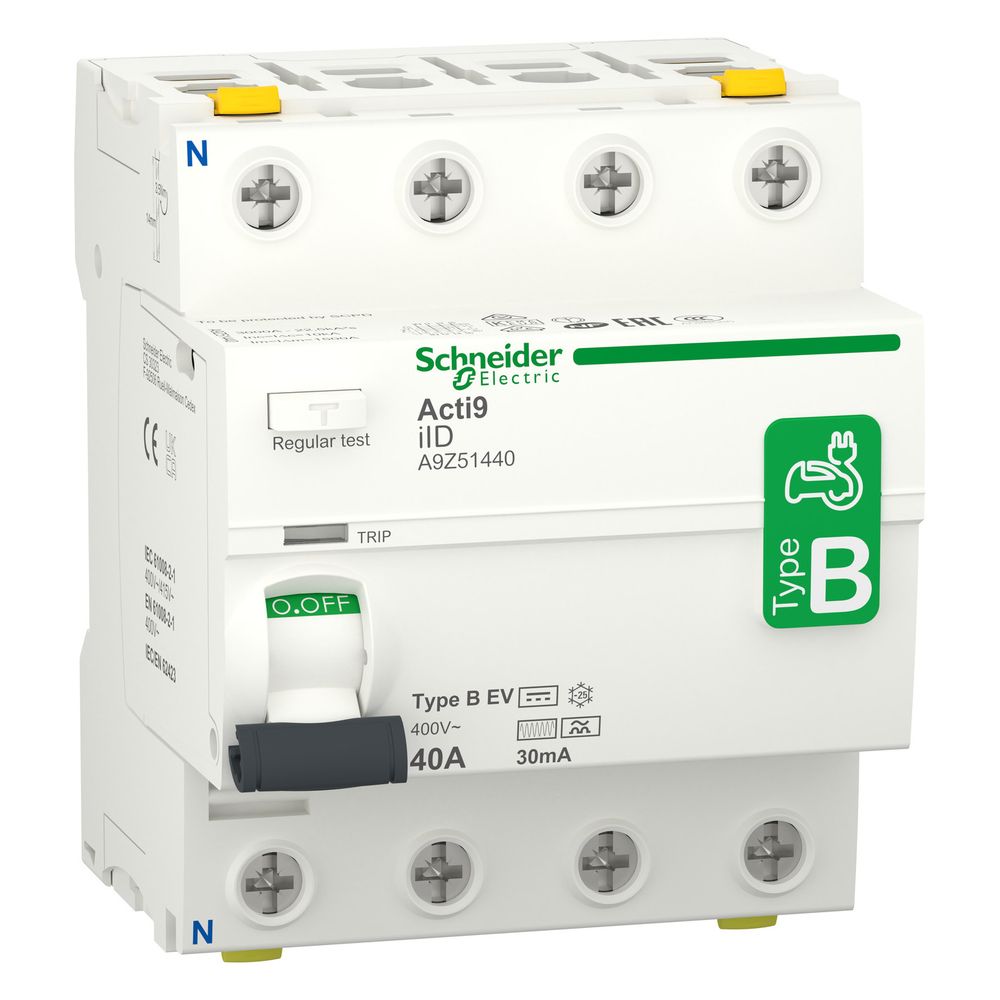

Schneider Electric Fehlerstrom-Schutzschalter Acti9 iID, 40A 30mA 4P Typ B-EV, Weiß, RAL 9003, A9Z51440
Der allstromsensitive Fehlerstrom-Schutzschalter aus der Baureihe Acti9 ist speziell für den Schutz von Elektroladestationen konzipiert. Das 4-polige Gerät bietet mit einem Bemessungsstrom von 40 A und einem Bemessungsfehlerstrom von 30 mA eine zuverlässige Absicherung gegen Fehlerströme bei Elektrofahrzeugen.
Funktionsweise und Sicherheit
Der Schutzschalter arbeitet spannungsunabhängig und verfügt über eine Sprungschaltung für ein verschleißarmes Schalten der Kontakte. Zur schnellen Diagnose ist eine mechanische Fehlermeldeanzeige frontseitig integriert, die Auslösungen durch Fehlerstrom signalisiert. Eine zusätzliche Kontaktanzeige gewährleistet eine klare visuelle Rückmeldung über den Schaltzustand, wobei eine grüne Anzeige die Spannungsfreiheit auf der Abgangsseite bestätigt.
Installation und Erweiterung
Die Montage erfolgt auf einer 35 mm DIN-Schiene. Dank der Doppel-Anschlussklemmen ist ein beidseitiger Anschluss von Kabeln oder Phasenschienen möglich, wobei das Gerät bei installierter Phasenschiene einfach entnommen werden kann. Für erweiterte Anforderungen lassen sich optional Hilfsmodule wie Unterspannungs- oder Arbeitsstromauslöser sowie Hilfsschalter zur Statusmeldung anreihen.
Dieser Fehlerstrom-Schutzschalter vom Typ B-EV kombiniert hohe Betriebssicherheit mit einer einfachen Handhabung. Mit einer Bemessungsspannung von 400 V AC und einer Stoßstromfestigkeit von 3 kA ist er für anspruchsvolle Anwendungen im Bereich der Elektromobilität ausgelegt. Die robuste Bauweise unterstützt einen zuverlässigen Betrieb in einem Temperaturbereich von -25 bis 60 °C.
Technische Daten
- Bemessungsstrom: 40 A
- Bemessungsfehlerstrom: 30 mA
- Bemessungsspannung: 400 V AC
- Polzahl: 4
- Fehlerstrom-Typ: B-EV
- Bemessungs-Isolationsspannung: 500 V
- Bemessungs-Stoßspannungsfestigkeit: 6 kV
- Breite in Teilungseinheiten: 4
- Montageart: DIN-Schiene
- Stoßstromfestigkeit: 3 kA
Technische Daten
| Hersteller | Schneider Electric |
| 9-mm-Raster | 8 |
| [In] Bemessungsstrom | 40 |
| [Ue] Bemessungs-Betriebsspannung | 400 V AC 50 |
| [Ui] Bemessungs-Isolationsspannung | 500 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 35 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 25 |
| Artikelnummer | SE-A9Z51440 |
| Baureihe | Acti9 |
| Bedingter Bemessungs-Kurzschlussstrom | 10 |
| Bemessungsbruchkraft und Bemessungsleistung | Idm 1500 A IM 1500 |
| Bemessungsfehlerstrom | 0,03 |
| Bemessungsspannung | 400 |
| Beschreibung der Pole | 4P |
| Beschreibung der Verriegelungsoptionen | Vorhängeschloss |
| Betriebshöhe | 0 - 2.000 |
| Breite | 72 |
| Breite in Teilungseinheiten | 4 |
| EAN-13 | 3606489502799 |
| Einbautiefe | 44 |
| Elektrische Lebensdauer | 15000 Zyklen |
| Erdschlussempfindlichkeit | 30 |
| Erdschlussschutz Zeitverzögerung | Unverzögert |
| Explosionsgeschützt | Nein |
| Farbe | Weiß (RAL 9003) |
| Fehlerstrom | 0,03 |
| Fehlerstrom-Auslösetechnik | Spannungsunabhängig |
| Fehlerstrom-Typ | B |
| Frequenz | 50 |
| Gewicht | 0,439 kg |
| Höhe | 88 |
| Konformitätskennzeichen | VDE NF IMQ KEMA |
| Kontaktstellungsanzeige | Ja |
| Kurzzeitverzögerter Typ | Nein |
| LSA-Plus/Schraub | Nein |
| Mechanische Lebensdauer | 20000 Zyklen |
| Mit Verriegelungsvorrichtung | Nein |
| Montageart | DIN-Schiene |
| Montagehalterung | 35 mm DIN-Schiene |
| Montagemodus | Aufsteckbar |
| Netzwerkfrequenz | 50 |
| Netzwerktyp | AC |
| Neutralposition | Links |
| Polzahl | 4 |
| Produktgewicht | 415 |
| Produktzertifizierungen | CCC KC |
| RAL-Nummer (ähnlich) | 9003 |
| Schutzart (IP) | IK05 |
| Selektiver-Typ | Nein |
| Spannungsart | AC |
| Steuerungstyp | Kippschalter |
| Stoßstromfestigkeit | 3 |
| Strom | 40 |
| TE | 4 |
| Tiefe | 73 |
| Umgebungstemperatur bei Betrieb | -25…60 |
| Umgebungstemperatur bei Lagerung | -40…85 |
| Umgebungstemperatur während des Betriebs | -25 - 60 |
| Verlustleistung | 1,8 |
| Verschmutzungsgrad | 3 |
| Zusatzeinrichtungen möglich | Ja |
| Überspannungskategorie | IV |
| WEEE-Nr. | 33842582 |
