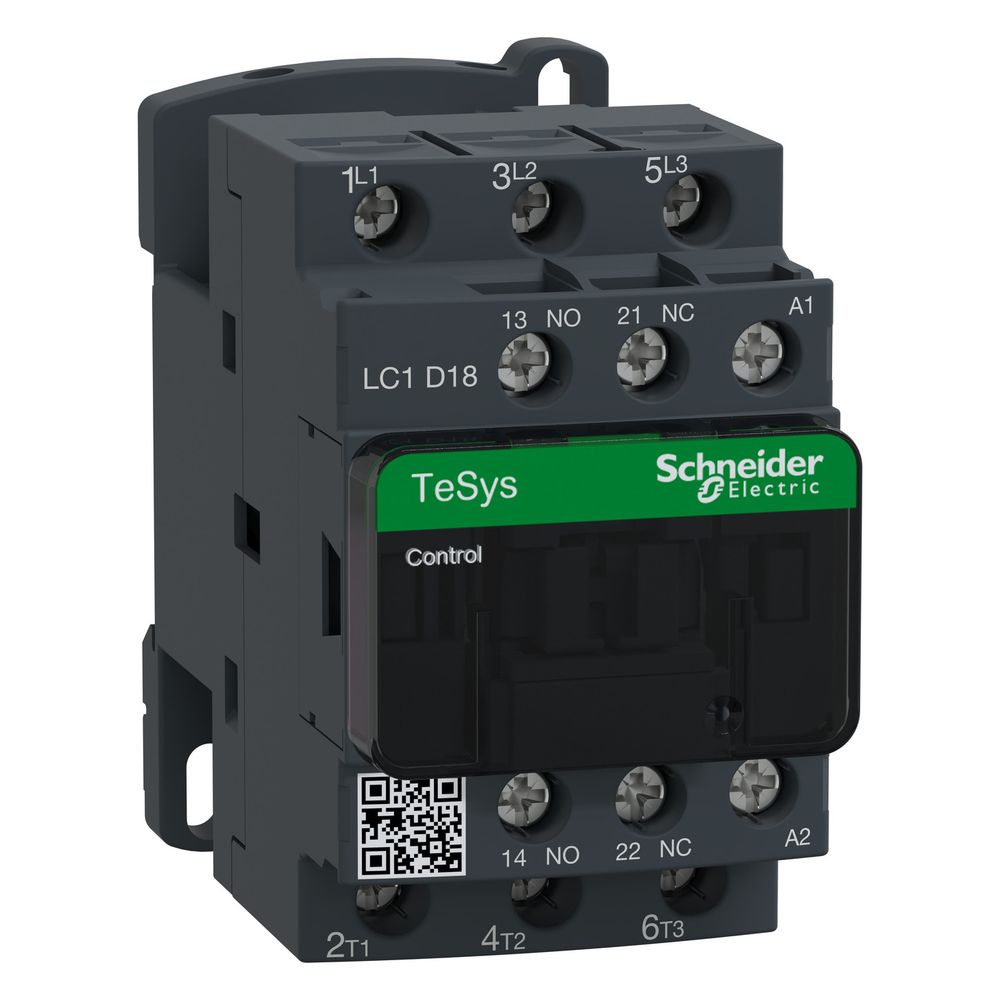

Schneider Electric Leistungsschütz TeSys Deca LC1D18P7, 7,5kW, 230V, 3-polig

Das 3-polige Leistungsschütz aus der Baureihe TeSys Deca ist für die zuverlässige Motorsteuerung und den Einsatz bei ohmschen Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 7,5 kW bei 400 V (AC-3) und einem Bemessungsbetriebsstrom von 18 A eignet sich das Gerät für anspruchsvolle industrielle Anwendungen. Die Betätigung erfolgt über eine Steuerspannung von 230 V AC bei 50/60 Hz.

Zuverlässigkeit und Sicherheit

Das Schütz ist für Sicherheitsanwendungen optimiert und verfügt über mechanisch gekoppelte Kontakte sowie Spiegelkontakte gemäß IEC-Normen. Die integrierte Hilfskontaktkonfiguration umfasst einen Schließer und einen Öffner. Das Gehäuse zeichnet sich durch eine hohe Flammenfestigkeit aus und ist für eine Betriebshöhe von bis zu 3.000 m ausgelegt. Die Montage erfolgt flexibel auf einer Schiene oder Platte mittels Schraubanschlüssen.

Technische Daten

• Bemessungsbetriebsleistung (AC-3, 400 V): 7,5 kW
• Bemessungsbetriebsstrom (AC-3, 400 V): 18 A
• Bemessungsbetriebsstrom (AC-1, 400 V): 32 A
• Steuerspannung: 230 V AC
• Hauptkontakte: 3 Schließer
• Hilfskontakte: 1 Schließer, 1 Öffner
• Anschlussart: Schraubanschluss
• Mechanische Lebensdauer: 15 Mcycles
• Schutzart: IP20
• Abmessungen (B x H x T): 45 x 77 x 86 mm

Durch die kompakte Bauweise mit einer Breite von 45 mm lässt sich das Schütz effizient in Schaltschränke integrieren. Die robuste Konstruktion mit einer mechanischen Lebensdauer von 15 Millionen Schaltspielen gewährleistet eine hohe Verfügbarkeit in verschiedenen Nutzungskategorien wie AC-3, AC-3e, AC-1 und AC-4. Mit einer Bemessungsbetriebsleistung von 7,5 kW bei 400 V und der bewährten 230 V AC Ansteuerung bietet das Gerät eine leistungsstarke Lösung für die moderne Anlagentechnik.
