Beschreibung

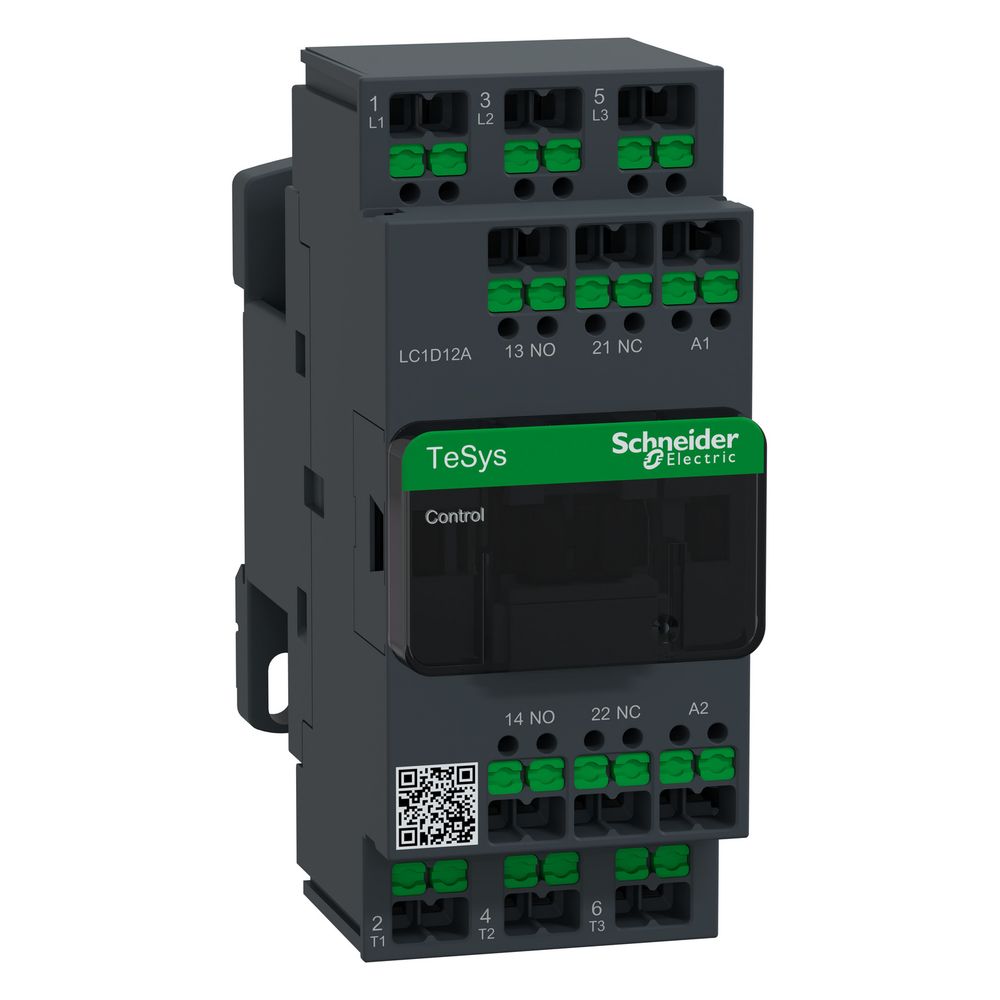

Schneider Electric Leistungsschütz TeSys Deca LC1D12AP7, 5,5 kW, 12 A
Das dreipolige Leistungsschütz aus der Baureihe TeSys Deca von Schneider Electric ist für die Motorsteuerung und den Betrieb ohmscher Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 5,5 kW bei 400 V und einem Bemessungsbetriebsstrom von 12 A (AC-3) bietet das Gerät eine robuste Lösung für anspruchsvolle Schaltaufgaben. Die Betätigung erfolgt über eine 230 V AC Spule, wobei das Schütz durch seine kompakte Bauweise und die effiziente SnapIN-Anschlusstechnik überzeugt.
Leistungsmerkmale und Sicherheit
Das Schütz ist für den Einsatz in den Nutzungskategorien AC-1, AC-3, AC-3e und AC-4 ausgelegt. Zur Erhöhung der Betriebssicherheit verfügt das Modell über mechanisch gekoppelte Kontakte sowie Spiegelkontakte, was den Einsatz in sicherheitsrelevanten Anwendungen ermöglicht. Die Konfiguration umfasst drei Hauptschließer sowie einen Hilfskontakt als Schließer und einen als Öffner. Das Gerät ist für eine mechanische Lebensdauer von 15 Millionen Schaltspielen ausgelegt und zeichnet sich durch eine hohe Klimafestigkeit sowie eine Feuerbeständigkeit bis 850 °C aus.
Installation und Betrieb
Die Montage erfolgt flexibel auf einer Platte oder Schiene. Dank der SnapIN-Anschlusstechnik wird eine schnelle und wartungsfreie Verbindung für den Steuer- und Stromkreis ermöglicht, die für flexible und starre Leiterquerschnitte von 0,5 bis 4 mm² geeignet ist. Mit einer Breite von 45 mm lässt sich das Schütz platzsparend in Schaltschränke integrieren. Der Betrieb ist in einem Umgebungstemperaturbereich von -40 bis 60 °C möglich, wobei das Gerät die Schutzart IP20 auf der Vorderseite aufweist.
Das Leistungsschütz überzeugt durch Zuverlässigkeit und Langlebigkeit bei der Steuerung von Motoren und Lasten. Mit einer Bemessungsbetriebsleistung von 5,5 kW bei 400 V und einem Bemessungsbetriebsstrom von 12 A bietet es eine präzise Schaltleistung für industrielle Anwendungen. Die Kombination aus mechanisch gekoppelten Kontakten, der wartungsfreien SnapIN-Anschlusstechnik und der kompakten Bauweise macht es zu einer effizienten Komponente für moderne Schaltanlagen.
Technische Daten
- Bemessungsbetriebsleistung (AC-3, 400 V): 5,5 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 12 A
- Bemessungsbetriebsstrom (AC-1, 400 V): 25 A
- Bemessungssteuerspeisespannung: 230 V AC
- Hauptkontakte: 3 Schließer
- Hilfskontakte: 1 Schließer, 1 Öffner
- Mechanische Lebensdauer: 15 Mcycles
- Abmessungen (BxHxT): 45 x 107 x 86 mm
- Gewicht: 387 g
- Schutzart: IP20
Technische Daten
| Hersteller | Schneider Electric |
| [Uc] Steuerkreisspannung | 230 V AC 50 / 60 |
| Anschlussart Hauptstromkreis | sonstige |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Artikelnummer | SE-LC1D12AP7 |
| Aufbau der Hilfskontakte | 1 S + 1 Ö |
| Baureihe | TeSys Deca |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 5,5 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 25 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 12 |
| Bemessungssteuerspeisespannung AC 50 Hz | 230 |
| Bemessungssteuerspeisespannung AC 60 Hz | 230 |
| Beschreibung der Pole | 3P |
| Betriebshöhe | 0 - 3.000 |
| Betriebsspannung AC 50 Hz | 440 |
| Betriebsspannung AC 60 Hz | 440 |
| Breite | 45 |
| EAN-13 | 3606487539254 |
| Geeignet für Reiheneinbau | Nein |
| Gewicht | 0,408 kg |
| Höhe | 107 |
| Kompatibilitätscode | LC1D |
| maximale Betriebsrate | 3600 cyc / h at 60 |
| Mechanische Lebensdauer | 15 Mcycles |
| Montagehalterung | Platte Schiene |
| Nutzungskategorie | AC-1 AC-3 AC-3e AC-4 |
| Produkt- oder Komponententyp | Schütz |
| Produktgewicht | 387 |
| Schutzabdeckung | Mit |
| Signalisierungskreisfrequenz | 25 - 400 |
| Spannungsart zur Betätigung | AC |
| Tiefe | 86 |
| Verschmutzungsgrad | 3 |
| Wärmeabgabe | 2…3 W at 50 / 60 |
| Zusammensetzung des Polkontakts | 3 S |
| Überspannungskategorie | III |
| WEEE-Nr. | 33842582 |
