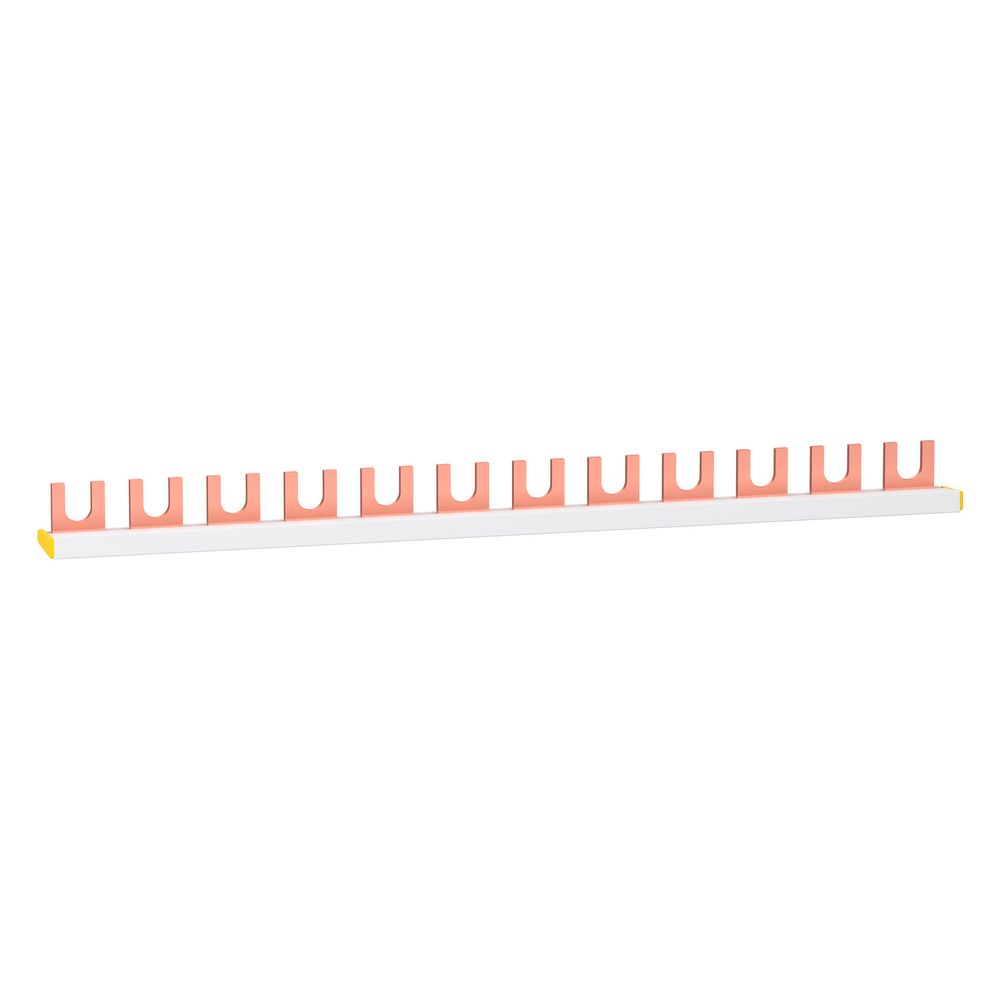

Schneider Electric Phasenschiene Resi9 R9XFH112, 1pol 12TE 63A, Gabel, Weiß
Die einphasige Phasenschiene aus der Baureihe Resi9 von Schneider Electric ermöglicht die effiziente Stromversorgung von bis zu 12 modularen Geräten. Die isolierte Kammschiene mit Gabelanschluss ist für einen Bemessungsdauerstrom von 63 A ausgelegt und lässt sich für eine flexible Installation individuell zuschneiden.
Effiziente Energieverteilung
Die Komponente ist für den Einsatz in Verteilungen konzipiert und unterstützt eine schnelle Montage sowie Demontage der angeschlossenen Schaltgeräte. Durch die Ausführung als Gabelanschluss ist eine sichere Kontaktierung sichergestellt. Die Schiene ist für eine Bemessungsbetriebsspannung von 230 V AC ausgelegt und bietet eine Bemessungs-Isolationsspannung von 500 V AC. Die Feuerbeständigkeit gemäß IEC 60695-2-1 bei 960 °C über 30 Sekunden unterstreicht die robuste Bauweise für den professionellen Einsatz.
Technische Daten
- Polzahl: 1
- Bemessungsdauerstrom Iu: 63 A
- Max. Bemessungsbetriebsspannung Ue: 230 V
- Bemessungs-Isolationsspannung Ui: 500 V
- Anzahl der Teilungseinheiten: 12
- Anschlusstyp: Gabel
- Querschnitt: 10 mm²
- Länge: 220 mm
- Teilungsmaß: 18 mm
Diese ablängbare Phasenschiene bietet eine zuverlässige Lösung zur Stromverteilung in elektrischen Anlagen. Mit einer Kapazität für 12 Geräte und einem Nennstrom von 63 A eignet sie sich ideal für die Kombination mit Leitungsschutzschaltern und Fehlerstrom-Schutzschaltern der Resi9-Serie. Die isolierte Ausführung und die einfache Anpassbarkeit durch Zuschneiden erleichtern die Installation in verschiedenen Verteilertypen.
Technische Daten
| Hersteller | Schneider Electric |
| 9-mm-Raster | 24 |
| [Ie] Betriebsbemessungstrom | 63 A bei 40 |
| [Ue] Betriebsbemessungsspannung | 230 V AC Ph / N |
| [Ui] Bemessungs-Isolationsspannung | 500 V AC |
| Abstand zwischen den Polen | 18 |
| Anschlussraster | 18 |
| Anschlusstyp | Gabel |
| Anzahl der Phasen | 1 |
| Anzahl der Wege | 12-polig 1 |
| Artikelnummer | SE-R9XFH112 |
| Ausführung des elektrischen Anschlusses | Gabel |
| Baureihe | Resi9 |
| Bemessungsdauerstrom Iu | 63 |
| Beschreibung der Leitungen | 1 |
| Beschriftung | L |
| Breite | 220 |
| Breite in Teilungseinheiten | 12 |
| EAN-13 | 3606480515859 |
| Farbe | weiß |
| für Anzahl Geräte | 12 |
| Geeignet für Anzahl Geräte | 12 |
| Geeignet für Geräte mit Hilfsschalter | Nein |
| Geeignet für Geräte mit N-Leiter | Nein |
| Gerätedarstellung | Ablängbar |
| Gewicht | 0,043 kg |
| Isolation | Isoliert |
| Isoliert | Ja |
| Länge | 220 |
| Länge in 18-mm-Modulen | 12 |
| Max Bemessungsbetriebsspannung Ue | 230 |
| Montagemodus | Horizontal |
| Normen | EN / IEC 61439-1 |
| Polkonfiguration für 1-Weg | 1 x 1P |
| Polzahl | 1 |
| Produkt- oder Komponententyp | Kammschiene |
| Produktzertifizierungen | CE |
| Querschnitt | 10 |
| TE | 12 |
| Teilungsmaß | 18 |
| Verschmutzungsgrad | 3 |
| Verteilertyp | L |
| Zubehör / Teilekategorie | Anschlusszubehör |
| Zuschneidbar | Ja |
| WEEE-Nr. | 33842582 |
