Beschreibung

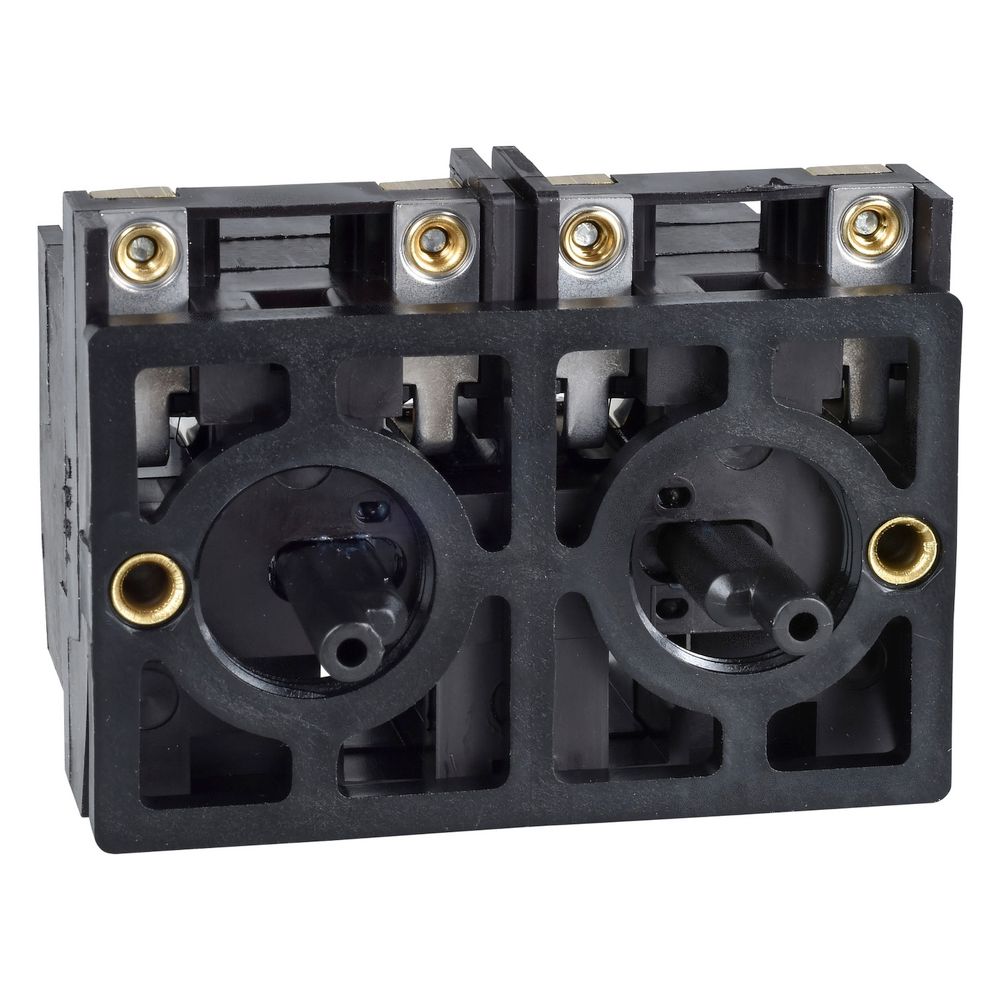

Schneider Electric Kontaktblock Harmony XESD1291, 2-polig, 2 Geschwindigkeiten, Schraubanschluss, Frontbefestigung

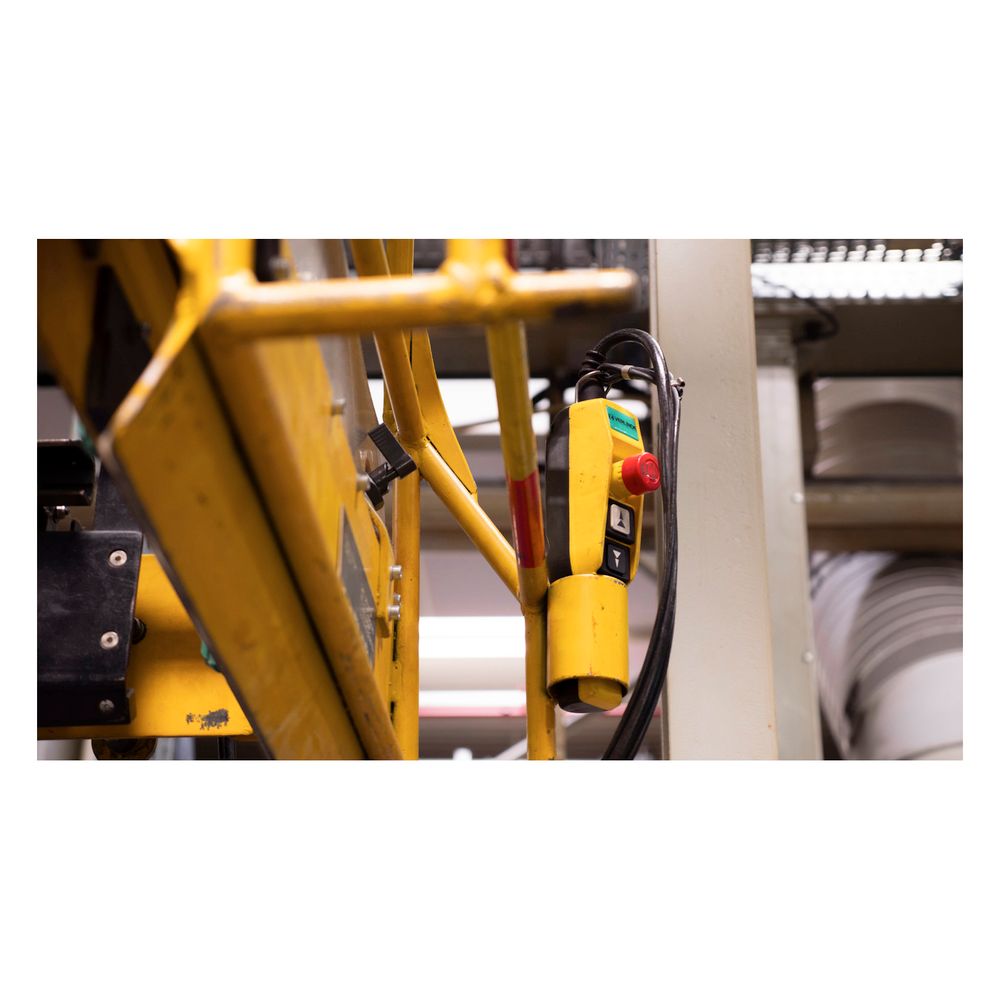

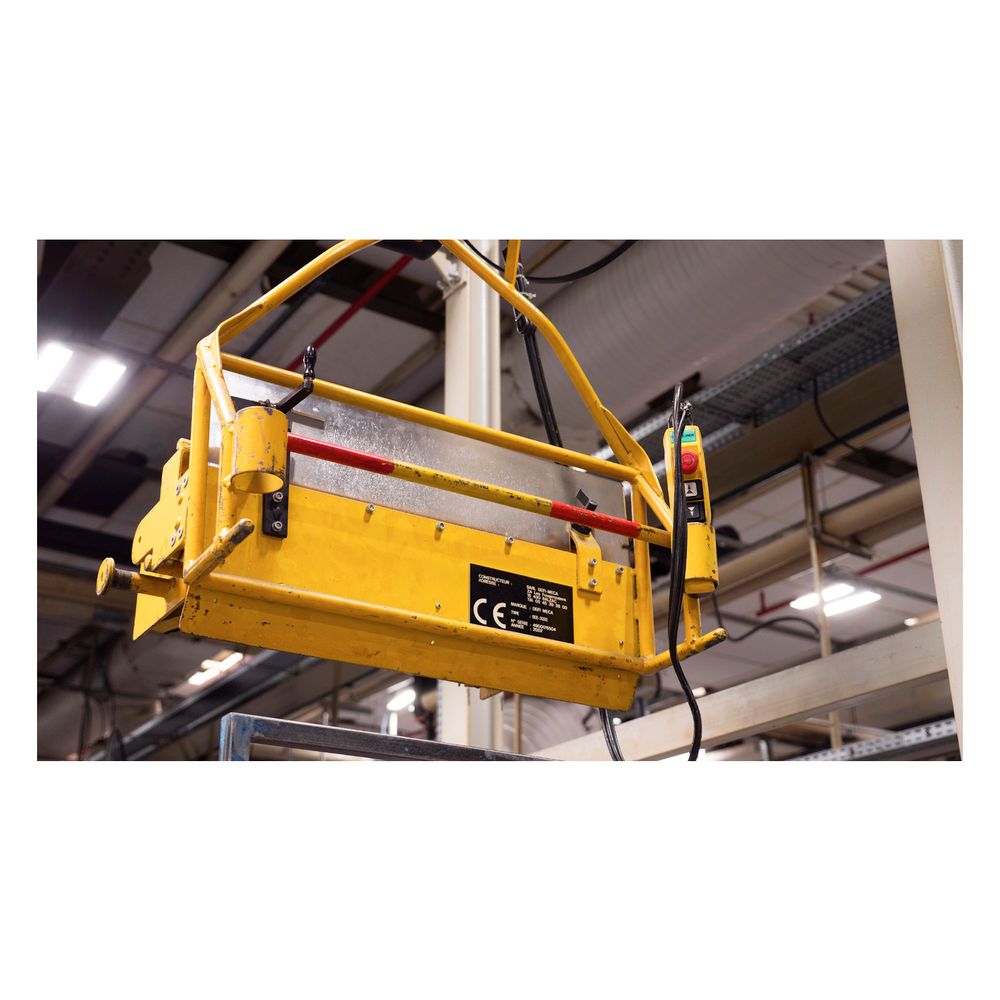

Der Kontaktblock XESD1291 aus der Baureihe Harmony XAC ist für den Einsatz in Hängetastern konzipiert. Er ermöglicht die Steuerung von Hauptstromkreisen mit zwei Geschwindigkeitsstufen und verfügt über eine mechanische Verriegelung. Die Komponente ist für die Frontmontage mit einem Befestigungsabstand von 40 mm ausgelegt.
Funktionsweise und Anschluss
Der doppelte Kontaktblock ist für industrielle Schaltaufgaben optimiert. Die elektrische Verbindung erfolgt über Schraubanschlüsse, die für Leiter mit oder ohne Aderendhülsen geeignet sind. Mit einer Bemessungs-Stoßspannungsfestigkeit von 6 kV und einer hohen mechanischen sowie elektrischen Lebensdauer ist das Bauteil auf Betriebssicherheit ausgelegt. Die Kontaktkonfiguration umfasst 2 Schließer und 1 Wechsler bei einer Betätigungskraft von 17 N.
Robustheit im Betrieb
Das Gerät ist für einen Umgebungstemperaturbereich von -25 °C bis 70 °C spezifiziert. Mit einer Stoßfestigkeit von 100 gn und einer Vibrationsfestigkeit von 15 Gn erfüllt es Anforderungen an die Betriebssicherheit. Die Schutzklasse II gemäß IEC 61140 unterstreicht die Eignung für professionelle Anwendungen in Haupt- und Steuerstromkreisen.
Durch die Kombination aus mechanischer Verriegelung und einer Schaltleistung von bis zu 2,2 kW bei 400 V AC eignet sich dieser Kontaktblock für Anwendungen, die eine Steuerung in zwei Geschwindigkeitsstufen erfordern. Die robuste Bauweise unterstützt eine lange Lebensdauer der Gesamtanlage. Mit einem Bemessungsbetriebsstrom von 3 A bei 230 V AC und einer kompakten Frontbefestigung lässt sich das Modul in Harmony XACB-Systeme integrieren.
Technische Daten
- Baureihe: Harmony XAC
- Montageart: Frontbefestigung
- Anschlussart: Schraubanschluss
- Kontaktkonfiguration: 2 Schließer, 1 Wechsler
- Bemessungsbetriebsstrom (AC-15, 230 V): 3 A
- Bemessungs-Stoßspannungsfestigkeit: 6 kV
- Betätigungskraft: 17 N
- Befestigungsabstand: 40 mm
- Umgebungstemperatur (Betrieb): -25 bis 70 °C
- Produktgewicht: 0,19 kg
Technische Daten
| Hersteller | Schneider Electric |
| [Ithe] Konventioneller eingeschlossener thermischer Strom | 12 |
| [Ui] Bemessungs-Isolationsspannung | 600 V entspricht CSA |
| Anzahl der Fehlersignalschalter | 0 |
| Anzahl der Kontakte als Öffner | 2 |
| Art und Zusammensetzung der Kontakte | 2 NO + 1 C / O |
| Artikelnummer | SE-XESD1291 |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Baureihe | Harmony XAC |
| Bemessungsbetriebsstrom Ie bei AC-15, 230 V | 3 |
| Beschreibung der Pole | 2-polig |
| Betätigungskraft | 17 |
| EAN-13 | 3389110641127 |
| Fassung | ohne |
| Gewicht | 0,188 kg |
| Horizontale Befestigungsmittelpunkte | 40 |
| Klemmenbezeichnung | (13-14)NO (11-12)NC |
| Komponentenname | XESD |
| Kontaktblockanwendung | 2 Geschwindigkeiten |
| Montage des Blocks | Frontmontage |
| Montageart | Frontbefestigung |
| Operatortyp | 2 Federrückführungen |
| Produkt- oder Komponententyp | Kontaktblock |
| Produktgewicht | 0,19 |
| Produktkompatibilität | XACB |
| Schließer | 2 |
| Strom max | 3 |
| Stromkreistyp | Stromkreis |
| Typ des Kontaktblocks | Doppelt |
| Umgebungstemperatur bei Betrieb | -25…70 |
| Umgebungstemperatur bei Lagerung | -40…70 |
| Wechsler | 1 |
| Öffner | 0 |
| WEEE-Nr. | 33842582 |
