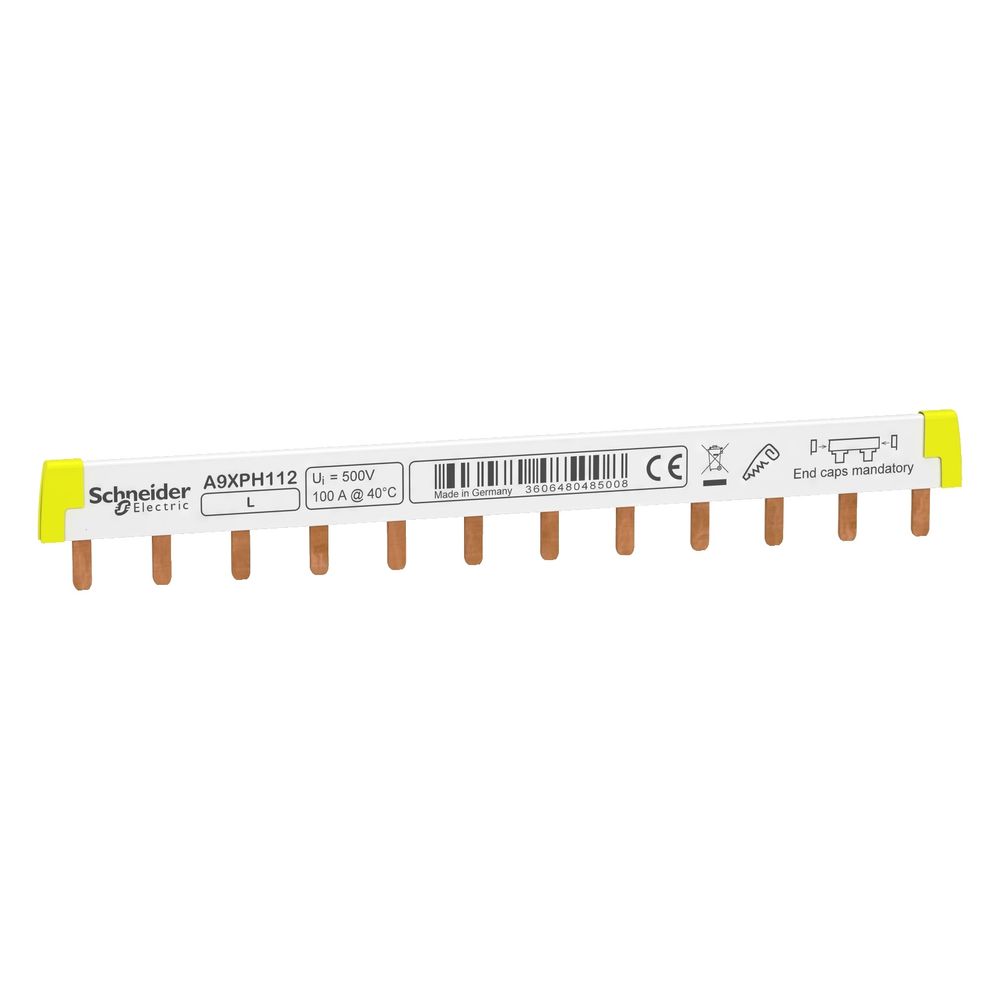

Schneider Electric Kammschiene Acti9 A9XPH112, 100A, 1P, 12TE, 220mm, Weiß

Diese 1-phasige Kammschiene aus der Baureihe Acti9 ermöglicht die effiziente Stromversorgung einer Gruppe von Leistungsschaltern. Die ablängbare Phasenschiene ist für eine Bemessungsbetriebsspannung von 415 V AC ausgelegt und bietet hohe Flexibilität bei der Installation in elektrischen Verteilungen. Mit einem Bemessungsdauerstrom von 100 A eignet sie sich für anspruchsvolle Anwendungen im Schaltschrankbau.

Zuverlässige Energieverteilung

Die isolierte Kammschiene ist für den horizontalen Einbau konzipiert und mit einer Vielzahl von Geräten der Acti9-Familie kompatibel, darunter iC60, iK60, iID und iSW. Die Montage kann wahlweise oben oder unten an Tunnel- oder Doppelklemmen erfolgen. Dank der Feuerbeständigkeit von 960 °C gemäß IEC 60695-2-1 erfüllt das Bauteil hohe Sicherheitsanforderungen. Die 12-modulige Schiene mit einem Querschnitt von 16 mm² lässt sich individuell zuschneiden und gewährleistet durch den Stiftanschluss eine stabile Verbindung.

Technische Daten

• Anzahl der Phasen: 1
• Bemessungsdauerstrom Iu: 100 A
• Max. Bemessungsbetriebsspannung Ue: 415 V AC
• Bemessungs-Isolationsspannung Ui: 500 V AC
• Länge in 18-mm-Modulen: 12
• Querschnitt: 16 mm²
• Schutzart: IP20
• Feuerbeständigkeit: 960 °C
• Montagemodus: Horizontal

Die Phasenschiene bietet eine robuste und sichere Lösung für die professionelle Energieverteilung. Mit einer Bemessungs-Isolationsspannung von 500 V AC und der Schutzart IP20 bei Verwendung entsprechender Endstücke und Zinkenabdeckungen stellt sie eine zuverlässige Komponente für den Anlagenbau dar. Die Kombination aus 100 A Bemessungsdauerstrom und der flexiblen Ablängbarkeit ermöglicht eine präzise Anpassung an die jeweilige Anlagensituation.
