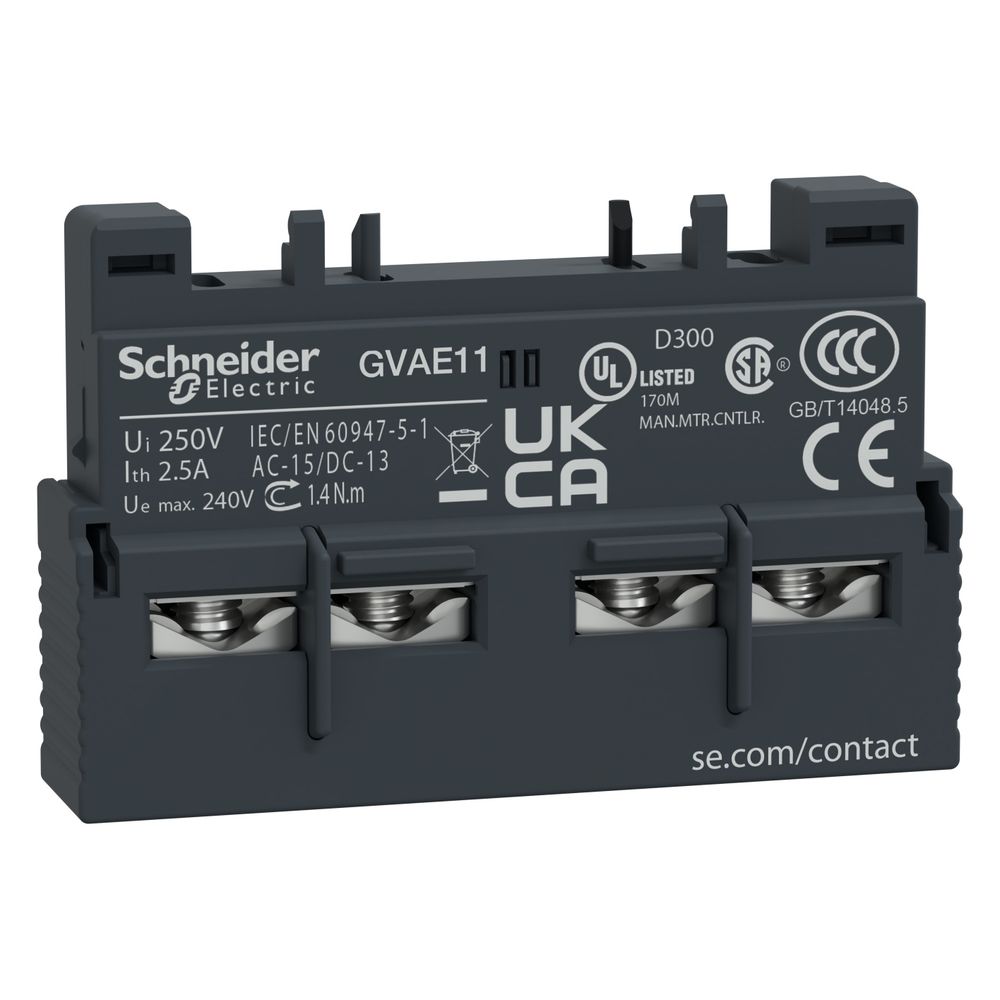

Schneider Electric Hilfsschalterblock TeSys Deca GVAE11, 1S+1Ö, 11x45x29mm, Dunkelgrau

Der Hilfsschalterblock aus der Baureihe TeSys Deca dient der Erweiterung von Motorschutzschaltern. Die Komponente ermöglicht eine Signalübertragung in elektrischen Anlagen sowie HLK-Anwendungen und zeichnet sich durch eine mechanische Lebensdauer von 100.000 Zyklen aus.

Funktion und Montage

Der Hilfsschalter ist für die frontseitige Montage konzipiert und lässt sich in Leistungsschalter der Serien GV2 und GV3 integrieren. Die elektrische Anbindung erfolgt über Schraubanschlüsse. Mit einer Konfiguration von einem Schließer und einem Öffner unterstützt das Modul Schaltaufgaben in einem Spannungsbereich von 24 bis 240 V AC sowie 24 bis 60 V DC.

Sicherheit und Normen

Das Bauteil erfüllt Anforderungen an die Betriebssicherheit und ist gemäß IEC 60335-1 für Anwendungen mit Brandschutzvorgaben optimiert. Die staubdichte Ausführung unterstützt die Zuverlässigkeit unter normalen Umgebungsbedingungen. Die Einhaltung internationaler Standards wie IEC 60947-5-1 und UL 60947-4-1 unterstreicht die Eignung für den Einsatz in industriellen Steuerstromkreisen.

Technische Daten

• Kontakte: 1 Schließer, 1 Öffner
• Bemessungsbetriebsspannung: 24 - 240 V AC / 24 - 60 V DC
• Bemessungsbetriebsstrom (AC-15, 230 V): 0,5 A
• Konventioneller thermischer Strom: 2,5 A
• Mechanische Lebensdauer: 100.000 Zyklen
• Anschlussart: Schraubanschluss
• Montageart: Frontbefestigung
• Abmessungen (H x B x T): 11 mm x 45 mm x 29 mm
• Gewicht: 0,02 kg

Durch die kompakte Bauweise und die Integration in bestehende Schaltanlagen bietet dieser Hilfsschalter eine Lösung zur Statusüberwachung. Mit einer Schaltleistung von bis zu 120 VA bei AC-15 und einer mechanischen Beständigkeit sorgt das Modul für Funktionalität in elektrischen Umgebungen.
