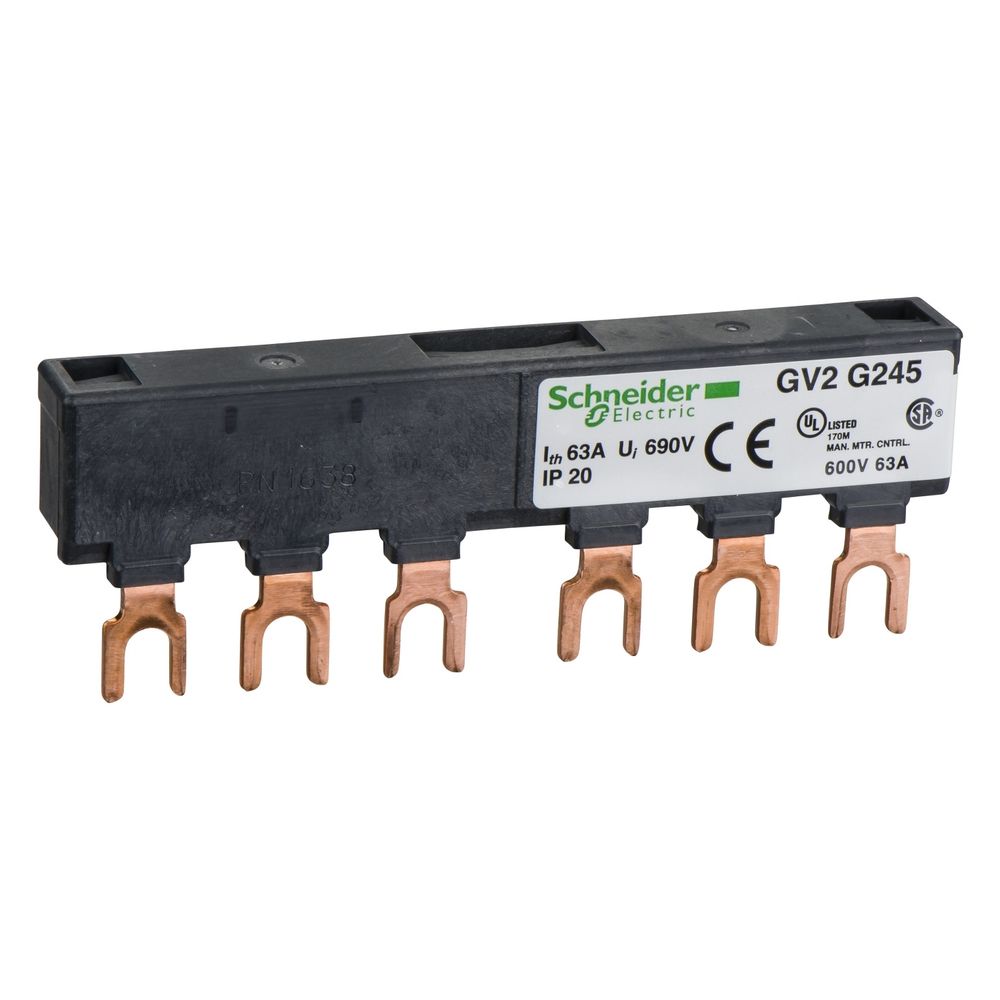

Schneider Electric Kammschiene Linergy GV2G245, 3-phasig 63A 2 Abgänge 45mm Abstand, Schwarz

Das dreiphasige Sammelschienensystem aus der Linergy-Baureihe ermöglicht eine effiziente Energieverteilung für Motorschutzschalter der Serie TeSys GV2. Die isolierte Kammschiene ist für den Anschluss von zwei Geräten ausgelegt und zeichnet sich durch eine robuste Ausführung mit Gabelanschlüssen aus. Mit einem Bemessungsdauerstrom von 63 A eignet sich das System für anspruchsvolle Schaltanlagenkonfigurationen.

Effiziente Energieverteilung

Die Komponente ist für die Verwendung mit Motorschutzschaltern konzipiert, die über Schraubklemmen verfügen. Durch das feste Anschlussraster von 45 mm wird eine präzise Montage in der Schaltanlage sichergestellt. Die Schiene ist für eine maximale Bemessungsbetriebsspannung von 690 V ausgelegt und bietet durch ihre isolierte Bauweise eine hohe Betriebssicherheit im industriellen Umfeld.

Technische Daten

• Bemessungsdauerstrom Iu: 63 A
• Max. Bemessungsbetriebsspannung Ue: 690 V
• Anzahl der Phasen: 3
• Anzahl von Abgängen: 2
• Anschlussraster: 45 mm
• Ausführung des elektrischen Anschlusses: Gabel
• Bedingter Bemessungskurzschlussstrom Iq: 11 kA
• Bemessungsstoßspannung: 6 kV
• Länge: 90 mm

Dieses Sammelschienensystem optimiert die Verdrahtung von Motorschutzschaltern durch eine kompakte Bauweise. Mit einer Strombelastbarkeit von 63 A und einer Spannungsfestigkeit von 690 V unterstützt die Komponente eine strukturierte Installation. Die passgenaue Auslegung für zwei Abgangsstellen mit einem Rastermaß von 45 mm sorgt für eine hohe Kompatibilität innerhalb der TeSys-Produktfamilie und trägt zu einer effizienten Anlagenkonfiguration bei.
