Beschreibung

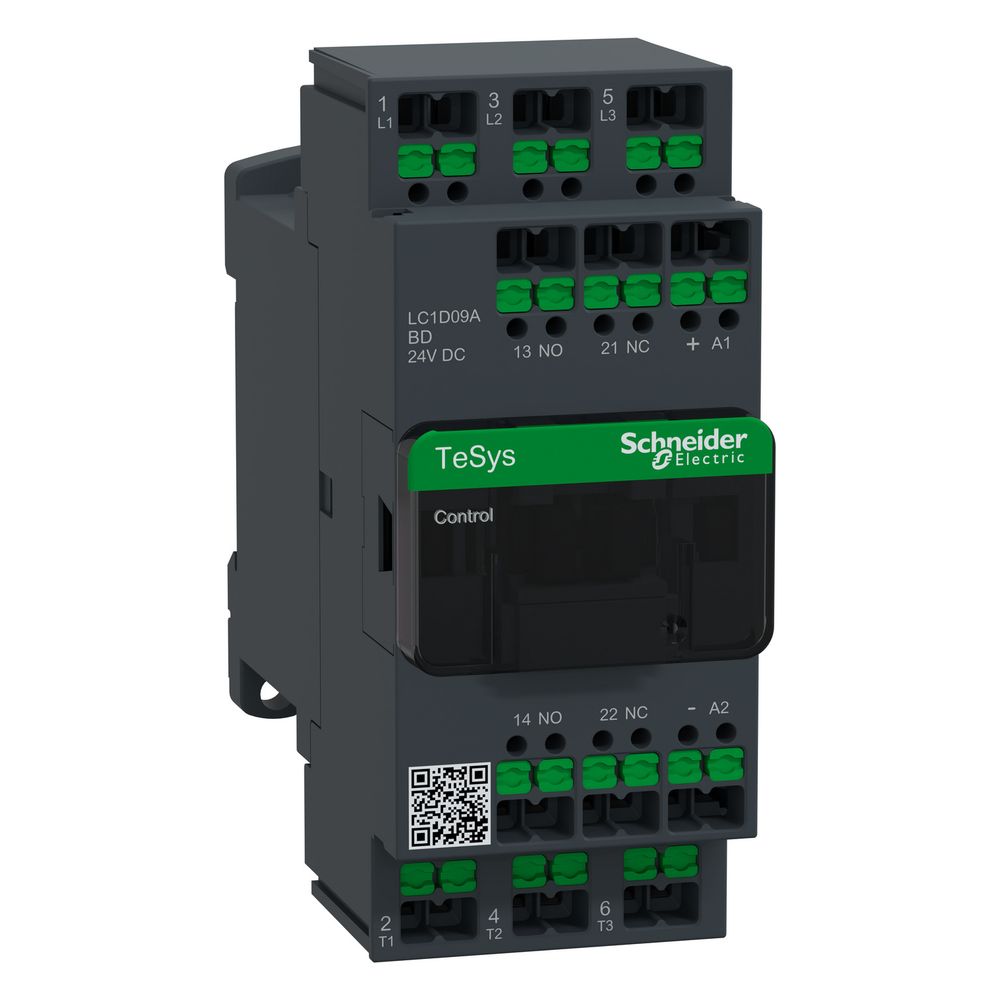

Schneider Electric Leistungsschütz TeSys Deca LC1D09ABD, 4kW 9A 24VDC, 45x107x95mm
Das dreipolige Leistungsschütz aus der Baureihe TeSys Deca ist für die zuverlässige Motorsteuerung und den Einsatz bei ohmschen Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 4 kW bei 400 V und einem Bemessungsbetriebsstrom von 9 A (AC-3) bietet das Gerät eine robuste Lösung für anspruchsvolle Schaltaufgaben. Die Betätigung erfolgt über eine 24 V DC Spule, wobei das Schütz durch mechanisch gekoppelte Kontakte und Spiegelkontakte auch für sicherheitsrelevante Anwendungen geeignet ist.
Effiziente Installation und Anschluss
Die Integration in bestehende Systeme erfolgt schnell und sicher über die SnapIN-Anschlussklemmen, die eine werkzeuglose Verdrahtung ermöglichen. Das kompakte Design mit einer Breite von 45 mm erlaubt eine platzsparende Montage auf Platten oder Schienen. Durch die hohe mechanische Lebensdauer von 30 Millionen Schaltspielen und die Einhaltung strenger Normen für Feuerbeständigkeit ist eine dauerhafte Betriebssicherheit in verschiedenen industriellen Umgebungen sichergestellt.
Technische Daten
- Bemessungsbetriebsleistung (AC-3, 400 V): 4 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 9 A
- Bemessungsbetriebsstrom (AC-1, 400 V): 25 A
- Steuerspeisespannung: 24 V DC
- Hauptkontakte: 3 Schließer
- Hilfskontakte: 1 Schließer, 1 Öffner
- Mechanische Lebensdauer: 30 Mcycles
- Abmessungen (BxHxT): 45 x 107 x 95 mm
- Schutzart: IP20
Das Leistungsschütz überzeugt durch seine hohe Schaltleistung und Flexibilität bei der Motorsteuerung. Mit einer Bemessungsbetriebsleistung von 4 kW und der zuverlässigen 24 V DC Ansteuerung ist es ideal für industrielle Anwendungen geeignet, die eine kompakte Bauweise und hohe mechanische Robustheit erfordern. Die integrierten Hilfskontakte und die einfache SnapIN-Montage unterstützen eine effiziente Systemintegration und tragen zur Langlebigkeit der gesamten Anlage bei.
Technische Daten
| Hersteller | Schneider Electric |
| [Uc] Steuerkreisspannung | 24 V DC |
| Anschlussart Hauptstromkreis | sonstige |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzugsleistung in W | 5,4 W (bei 20 °C) |
| Artikelnummer | SE-LC1D09ABD |
| Aufbau der Hilfskontakte | 1 S + 1 Ö |
| Baureihe | TeSys Deca |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 25 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9 |
| Bemessungssteuerspeisespannung DC | 24 |
| Beschreibung der Pole | 3P |
| Betriebshöhe | 0 - 3.000 |
| Breite | 45 |
| EAN-13 | 3606487538486 |
| Geeignet für Reiheneinbau | Nein |
| Gewicht | 0,578 kg |
| Halteleistungsaufnahme in W | 5,4 W bei 20 |
| Höhe | 107 |
| Kompatibilitätscode | LC1D |
| maximale Betriebsrate | 3600 cyc / h at 60 |
| Mechanische Lebensdauer | 30 Mcycles |
| Montagehalterung | Platte Schiene |
| Nutzungskategorie | AC-1 AC-3 AC-3e AC-4 |
| Produkt- oder Komponententyp | Schütz |
| Produktgewicht | 562 |
| Schutzabdeckung | Mit |
| Signalisierungskreisfrequenz | 25 - 400 |
| Spannungsart zur Betätigung | DC |
| Steuerstromkreis-Typ | DC Standard |
| Tiefe | 95 |
| Verschmutzungsgrad | 3 |
| Zeitkonstante | 28 |
| Zusammensetzung des Polkontakts | 3 S |
| Überspannungskategorie | III |
| WEEE-Nr. | 33842582 |
