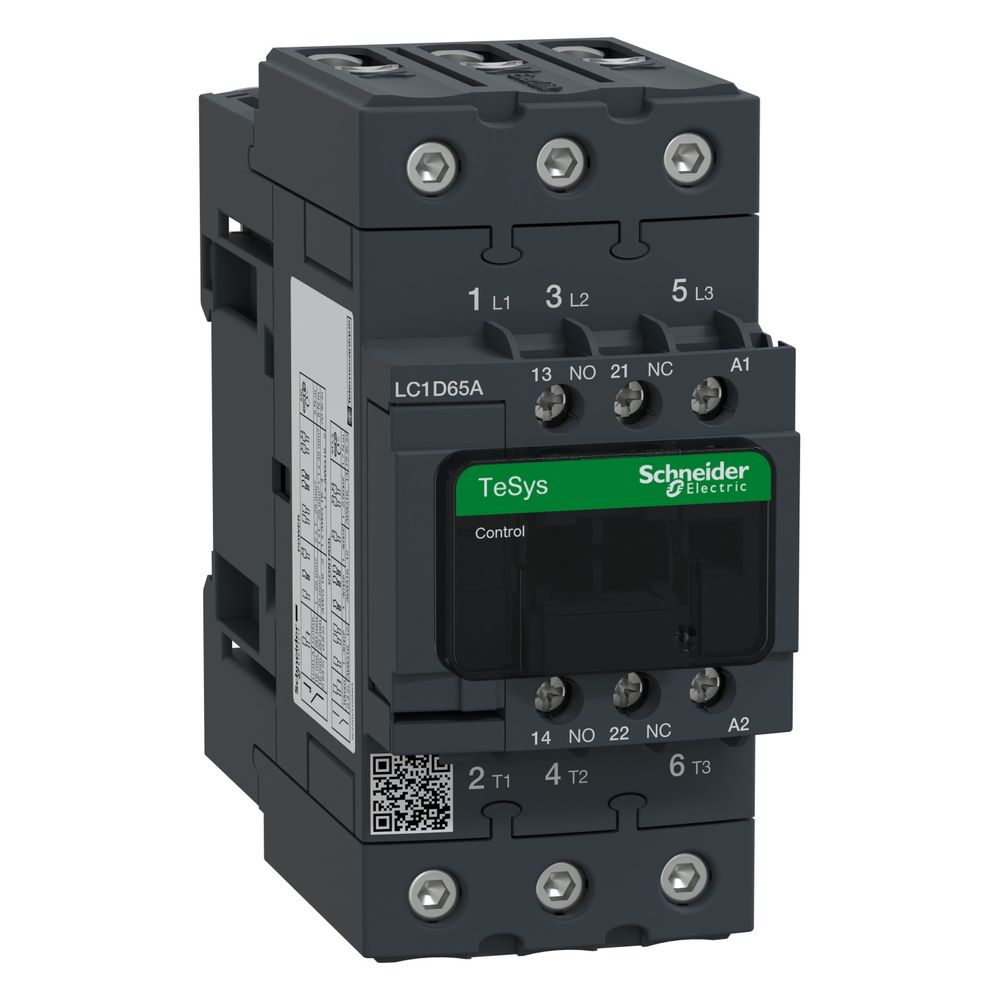

Schneider Electric Leistungsschütz TeSys Deca LC1D65AP7, 65A 230V, 1S1Ö
Das dreipolige Leistungsschütz aus der Baureihe TeSys Deca ist für industrielle Anwendungen sowie HLK-Systeme konzipiert. Mit einer Bemessungsbetriebsleistung von 30 kW bei 400 V (AC-3) und einem Bemessungsbetriebsstrom von 65 A eignet sich das Gerät für die Motorsteuerung und ohmsche Lasten. Die Betätigung erfolgt über eine Steuerspannung von 230 V AC bei 50/60 Hz.
Robuste Anschlusstechnik und Sicherheit
Das Schütz zeichnet sich durch eine hohe mechanische und elektrische Lebensdauer aus. Für eine dauerhafte Stromverbindung sind die Hauptstromkreise mit EverLink-Schraubklemmen ausgestattet, die eine einfache Montage ermöglichen. Die integrierten Hilfskontakte in der Konfiguration 1 Schließer und 1 Öffner sind mechanisch gekoppelt und als Spiegelkontakte ausgeführt, was den Einsatz in sicherheitsrelevanten Applikationen unterstützt.
Flexibler Einsatzbereich
Das Gerät ist für die Montage auf Schienen oder Platten vorgesehen und bietet durch seine kompakte Bauweise eine effiziente Raumnutzung im Schaltschrank. Dank der Schutzart IP20 an der Vorderseite und einer hohen Klimafestigkeit ist ein zuverlässiger Betrieb unter verschiedenen Umgebungsbedingungen sichergestellt.
Das Leistungsschütz überzeugt durch seine hohe Schaltleistung und die robuste EverLink-Anschlusstechnik. Mit einer Bemessungsbetriebsleistung von 30 kW bei 400 V und der Steuerung über 230 V AC bietet es eine leistungsstarke Lösung für industrielle Motorsteuerungen. Die integrierten Hilfskontakte (1 S + 1 Ö) sowie die Eignung für Sicherheitsanwendungen machen das Gerät zu einer zuverlässigen Komponente für anspruchsvolle Automatisierungslösungen.
Technische Daten
- Bemessungsbetriebsleistung (AC-3, 400 V): 30 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 65 A
- Bemessungsbetriebsstrom (AC-1, 400 V): 80 A
- Steuerspeisespannung: 230 V AC
- Hilfskontakte: 1 Schließer, 1 Öffner
- Anschlussart Hauptstromkreis: Schraubanschluss
- Abmessungen (BxHxT): 55 x 122 x 120 mm
- Gewicht: 0,86 kg
- Schutzart: IP20
Technische Daten
| Hersteller | Schneider Electric |
| [Uc] Steuerkreisspannung | 230 V AC 50 / 60 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Artikelnummer | SE-LC1D65AP7 |
| Aufbau der Hilfskontakte | 1 S + 1 Ö |
| Baureihe | TeSys TeSys Deca |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 30 |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 11 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 80 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 65 |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 25 |
| Bemessungssteuerspeisespannung AC 50 Hz | 230 |
| Bemessungssteuerspeisespannung AC 60 Hz | 230 |
| Beschreibung der Pole | 3P |
| Betriebshöhe | 0 - 3.000 |
| Betriebsspannung AC 50 Hz | 440 |
| Betriebsspannung AC 60 Hz | 440 |
| Breite | 55 |
| EAN-13 | 3389119409025 |
| Geeignet für Reiheneinbau | Nein |
| Gewicht | 0,925 kg |
| Höhe | 122 |
| Ie bei AC-3, 400V | 65 |
| Ie bie AC-4, 400V | 25 |
| Kompatibilitätscode | LC1D |
| maximale Betriebsrate | 3600 cyc / h at 60 |
| Mechanische Lebensdauer | 6 Mcycles |
| Montagehalterung | Schiene Platte |
| Nutzungskategorie | AC-3 AC-3e AC-1 AC-4 |
| P bei AC-4, 400V | 11 |
| Produkt- oder Komponententyp | Schütz |
| Produktgewicht | 0,86 |
| Schließer Haupt | 3 |
| Schließer Hilfskontakte | 1 |
| Sicherheitsabdeckung | Mit |
| Signalisierungskreisfrequenz | 25 - 400 |
| Spannung AC 60Hz | 230 |
| Spannungsart zur Betätigung | AC |
| Strommast Kontaktzusammensetzung | 3 S |
| Tiefe | 120 |
| Verschmutzungsgrad | 3 |
| Wärmeabgabe | 4…5 W at 50 / 60 |
| Öffner Hauptk | 0 |
| Öffner Hilfskontakte | 1 |
| Überspannungskategorie | III |
| WEEE-Nr. | 33842582 |
