Beschreibung

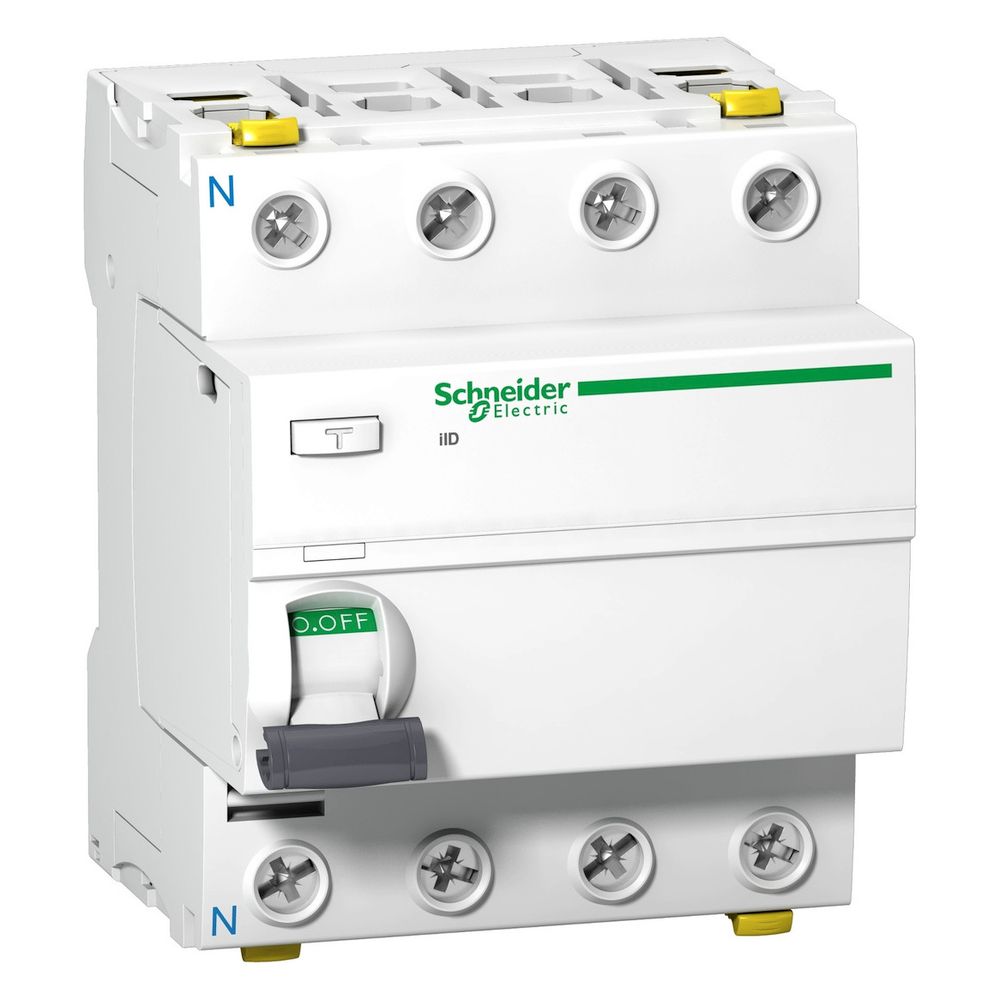

Schneider Electric Fehlerstrom-Schutzschalter Acti9 iID 4P 40A 300mA, 400V, IP20, Weiß
Der Fehlerstrom-Schutzschalter iID aus der Baureihe Acti9 dient dem Schutz von Personen vor elektrischem Schlag bei direktem Berühren sowie dem Schutz von Anlagen vor Brandgefahr. Das 4-polige Gerät ist für einen Bemessungsstrom von 40 A bei einer Fehlerstrom-Empfindlichkeit von 300 mA ausgelegt und eignet sich für den Einsatz in Wechselstromnetzen. Die Montage erfolgt effizient auf einer 35 mm DIN-Schiene.
Zuverlässige Fehlerstromüberwachung
Der pulsstromsensitive Typ A Schalter arbeitet spannungsunabhängig und bietet eine hohe Betriebssicherheit. Eine mechanische Anzeige auf der Vorderseite signalisiert den aktuellen Schaltzustand sowie Erdschlussfehler direkt am Gerät. Die Stoßstromfestigkeit von 0,25 kA schützt vor Fehlauslösungen bei transienten Vorgängen. Für erweiterte Anforderungen ist die seitliche Montage von elektrischen Zusatzeinrichtungen möglich.
Installation und Anschluss
Die Installation erfolgt über eine 35 mm DIN-Schiene. Die Doppelklemmen an der Front- und Rückseite ermöglichen eine flexible Verdrahtung mit Leiterquerschnitten von bis zu 35 mm² bei eindrähtigen Leitern. Mit einer Baubreite von 72 mm entspricht das Gerät 4 Teilungseinheiten und lässt sich platzsparend in Verteilungen integrieren. Eine Querverschienung mit Leitungsschutzschaltern ist optional möglich.
Technische Daten
- Bemessungsstrom: 40 A
- Fehlerstrom-Empfindlichkeit: 300 mA
- Polzahl: 4
- Bemessungsspannung: 400 V AC
- Fehlerstrom-Typ: A
- Kurzschlussstrom: 10 kA
- Schutzart: IP20
- Mechanische Lebensdauer: 20000 Zyklen
- Elektrische Lebensdauer: 15000 Zyklen
- Betriebstemperatur: -25 bis 60 °C
Dieser Fehlerstrom-Schutzschalter kombiniert Sicherheit mit anwenderfreundlicher Installation. Mit einer Bemessungs-Stoßspannungsfestigkeit von 6 kV und einer Kurzschlussfestigkeit von 10 kA bietet das Gerät einen dauerhaften Schutz für elektrische Anlagen. Die kompakte Bauweise mit 4 Teilungseinheiten und die flexiblen Anschlussmöglichkeiten für Leiter bis 35 mm² erleichtern die Montage in modernen Schaltanlagen.
Technische Daten
| Hersteller | Schneider Electric |
| 9-mm-Raster | 8 |
| [In] Bemessungsstrom | 40 |
| [Ui] Bemessungs-Isolationsspannung | 500 V AC 50 / 60 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 |
| Artikelnummer | SE-A9Z24440 |
| Baureihe | Acti9 |
| Bedingter Bemessungs-Kurzschlussstrom | 10 |
| Bemessungsbruchkraft und Bemessungsleistung | Idm 1500 A IM 1500 |
| Bemessungsspannung | 400 |
| Beschreibung der Pole | 4P |
| Beschreibung der Verriegelungsoptionen | Vorhängeschloss |
| Breite | 72 |
| EAN-13 | 3606480443220 |
| Einbautiefe | 44 |
| Elektrische Lebensdauer | 15000 Zyklen |
| Erdschluss-Schutzklasse | Typ A |
| Erdschlussempfindlichkeit | 300 |
| Erdschlussschutz Zeitverzögerung | Unverzögert |
| Explosionsgeschützt | Nein |
| Farbe | Weiß (RAL 9003) |
| Fehlerstrom | 0,3 |
| Fehlerstrom-Auslösetechnik | Spannungsunabhängig |
| Fehlerstrom-Typ | A |
| Frequenz | 50 / 60 |
| Gewicht | 0,1 kg |
| Höhe | 91 |
| Kontaktstellungsanzeige | Ja |
| Kurzzeitverzögerter Typ | Nein |
| LSA-Plus/Schraub | Nein |
| Mechanische Lebensdauer | 20000 Zyklen |
| Mit Verriegelungsvorrichtung | Ja |
| Montageart | DIN-Schiene |
| Montagehalterung | 35 mm DIN-Schiene |
| Montagemodus | Aufsteckbar |
| Netzwerkfrequenz | 50 / 60 |
| Netzwerktyp | AC |
| Neutralposition | Links |
| Polzahl | 4 |
| Produktgewicht | 370 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Steuerungstyp | Kippschalter |
| Stoßstromfestigkeit | 0,25 |
| Strom | 40 |
| TE | 4 |
| Tiefe | 73 |
| Umgebungstemperatur bei Betrieb | -25…60 |
| Umgebungstemperatur bei Lagerung | -40…85 |
| Umgebungstemperatur während des Betriebs | -25 |
| Verlustleistung | 3,8 |
| Verschmutzungsgrad | 3 |
| Zusatzeinrichtungen möglich | Ja |
| WEEE-Nr. | 33842582 |
