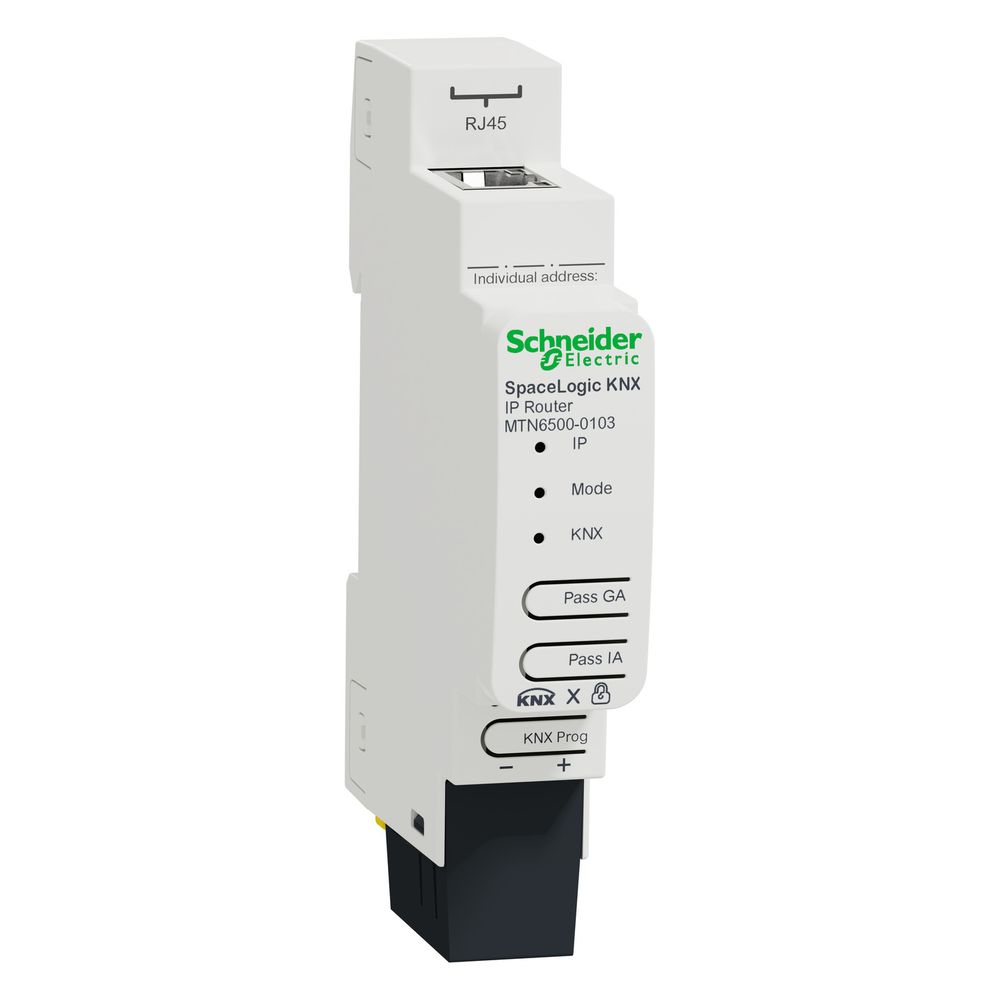

Schneider Electric IP-Router SpaceLogic KNX MTN6500-0103, 24V, 1TE, PC
Der SpaceLogic KNX IP-Router von Schneider Electric dient als Backbone für die Telegrammweiterleitung zwischen KNX-Linien über ein lokales Netzwerk (LAN). Das Gerät fungiert zudem als Schnittstelle für die ETS-Programmierung und unterstützt bis zu 8 Tunneling-Kanäle. Durch die Integration von KNX Secure wird eine gesicherte Kommunikation zwischen KNX TP und dem IP-Backbone ermöglicht.
Funktionsweise und Netzwerkanbindung
Der Router arbeitet gemäß der KNXnet/IP-Spezifikation und nutzt Core-, Gerätemanagement-, Tunneling- und Routing-Funktionen. Die IP-Adressvergabe erfolgt flexibel über einen DHCP-Server oder manuell via ETS. Mit einer erweiterten Filtertabelle für die Hauptgruppen 0 bis 31 und einem Zwischenspeicher für bis zu 150 Telegramme sorgt das Gerät für eine effiziente Datenübertragung. Die Anbindung an das LAN erfolgt über eine RJ45-Buchse, während die Stromversorgung direkt über den KNX-Bus erfolgt.
Montage und Bedienung
Das Gerät ist für die Montage auf einer DIN-Hutschiene konzipiert und benötigt eine Baubreite von lediglich einem Modul (18 mm). Zur lokalen Diagnose und Bedienung sind drei Status-LEDs sowie zwei Drucktaster für Testzwecke integriert. Die Konfiguration erfordert den Einsatz der ETS 5 oder höher. Das Gehäuse besteht aus Polycarbonat und ist für den Einsatz in kommerziellen Gebäuden ausgelegt.
Der KNX IP-Router bietet eine zuverlässige Lösung zur Kopplung von Netzwerken bei hoher Datensicherheit. Mit einer Übertragungsgeschwindigkeit von 10/100 Mbit/s und der Unterstützung von KNX Data Security sowie langen Rahmen ermöglicht er eine zukunftssichere Gebäudeautomation. Das Gerät ist updatefähig, arbeitet bei einer Betriebsspannung von 24 V und ist für Umgebungstemperaturen von -5 bis 45 °C spezifiziert.
Technische Daten
- Betriebsspannung: 24 V
- Übertragungsgeschwindigkeit: 10 / 100 Mbit / s
- Montageart: REG
- Baubreite: 1 TE (18 mm)
- Schutzart: IP20
- Tunneling-Kanäle: 8
- Betriebstemperatur: -5 bis 45 °C
- Schnittstelle: Ethernet RJ45
Lieferumfang
- 1x KNX IP-Router
- 1x Busanschlussklemme
- 1x Kabelabdeckung
Technische Daten
| Hersteller | Schneider Electric |
| [Ue] Bemessungs-Betriebsspannung | 24 |
| Andere Bussysteme | ohne |
| Artikelnummer | SE-MTN6500-0103 |
| Baureihe | SpaceLogic KNX |
| Betriebsspannung | 24 |
| Bussystem Funkbus | Nein |
| Bussystem KNX | Ja |
| Bussystem KNX-RF (Funk) | Nein |
| Bussystem LON | Nein |
| Bussystem Powernet | Nein |
| Bustyp | KNX |
| Demontageschutz | Nein |
| EAN-13 | 3606489917845 |
| Funk bidirektional | Nein |
| Funk-Schnittstelle | Nein |
| Gesamtzahl 18-mm-TE | 1 |
| Gewicht | 0,1 kg |
| IR-Schnittstelle | Nein |
| Kommunikationsnetztyp | Ethernet RJ45 |
| Lokale Signalisierung | 3 LEDs |
| Marktsegment | Kommerziell Gebäude |
| Material | PC |
| Mit LED-Anzeige | Ja |
| Montageart | REG |
| Montagehalterung | DIN-Schiene |
| Produkt- oder Komponententyp | IP-Router |
| Protokoll | TCP / IP |
| Providerabhängig | Nein |
| Relative Luftfeuchtigkeit | 5…93 |
| Schutzart (IP) | IP20 |
| Steuerungstyp | 2 Drucktaster |
| Stromversorgungs-Eingangsstrom | 20 |
| TE | 1 |
| Umgebungstemperatur bei Betrieb | -5…45 |
| Umgebungstemperatur bei Lagerung | -25…70 |
| Updatefähig | Ja |
| Visualisierung | Nein |
| Web-Server | Nein |
| Übertragungsgeschwindigkeit | 10 / 100 Mbit / s |
| WEEE-Nr. | 33842582 |
