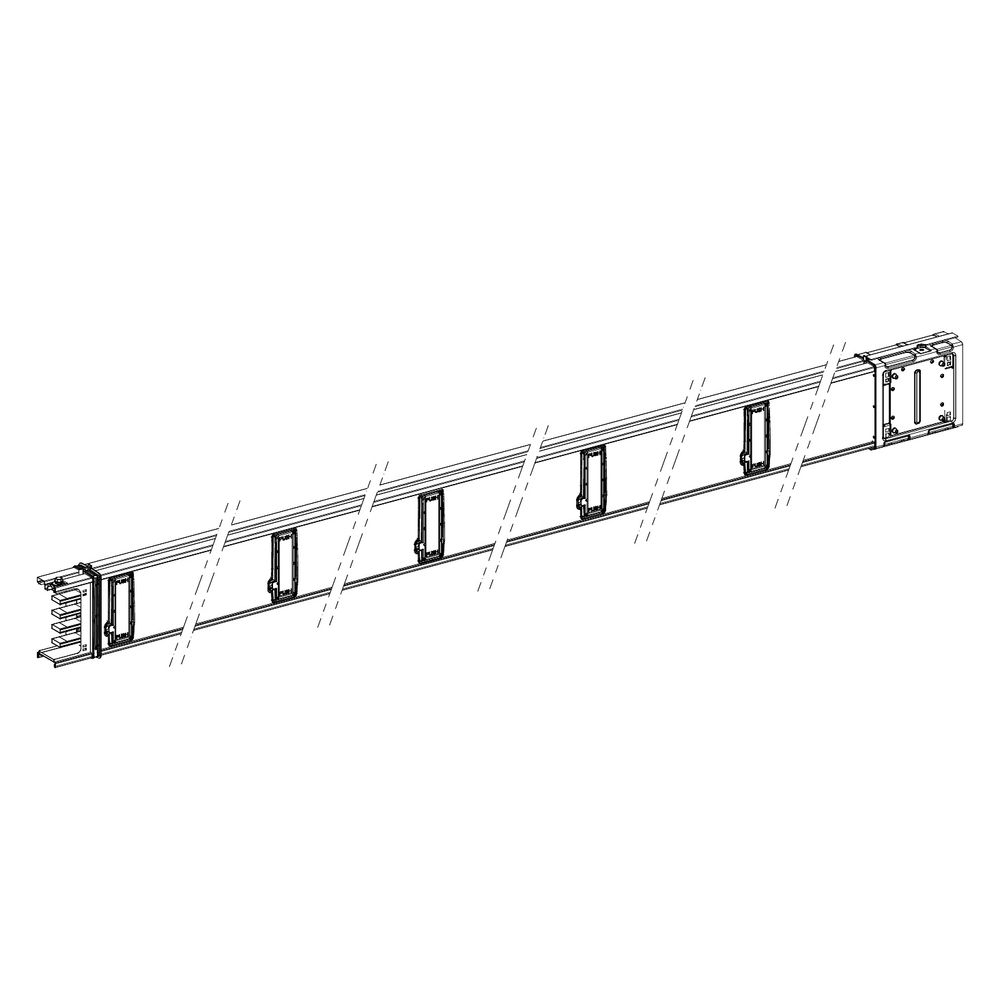

Schneider Electric Stromschienenverteiler Canalis KSA160ED45010, 160A, 5m, 10 Abgänge, Aluminium, Weiß
Dieser Sammelschienenverteiler aus der Baureihe Canalis ermöglicht eine effiziente Energieverteilung für mittlere bis große elektrische Leistungen. Das 5 Meter lange Element ist für eine horizontale Montage konzipiert und bietet 10 Abgangsstellen für eine flexible Installation. Mit einem Bemessungsstrom von 160 A bei 35 °C und einer Betriebsspannung von bis zu 690 V eignet sich das System für anspruchsvolle industrielle Anwendungen.
Robuste Konstruktion und Montage
Das System besteht aus Aluminium-Leitern mit einer Polarität von 3L + N + PE und ist in einem Gehäuse aus weißem Stahlblech (RAL 9001) untergebracht. Die Montage erfolgt durch Verschraubungen, wobei die Neutralposition nach oben ausgerichtet ist. Dank der Schutzart IP55 ist das Element für diverse Gebäudetypen geeignet. Die Konstruktion zeichnet sich durch eine Bemessungs-Stoßspannungsfestigkeit von 8 kV aus.
Elektrische Leistungsfähigkeit
Der Verteiler ist für eine Netzwerkfrequenz von 50 oder 60 Hz ausgelegt und weist eine Bemessungs-Kurzzeitstromfestigkeit von 4,45 kA auf. Der Bemessungs-Stoßstrom liegt bei 22 kA. Durch den Einsatz geschmierter Gleitkontakte wird eine zuverlässige elektrische Verbindung sichergestellt. Das System ist konform mit den Normen IEC 61439-1 sowie IEC 61439-6 und erfüllt zudem die Anforderungen gemäß RoHS und REACH.
Die Kombination aus hoher Strombelastbarkeit von 160 A und der modularen Bauweise macht dieses Element zu einer leistungsstarken Lösung für die Energieverteilung. Mit einer Länge von 5000 mm und 10 Abzweigstellen bietet es eine skalierbare Infrastruktur, die durch eine einfache Montage überzeugt. Die robuste Ausführung sorgt für eine dauerhafte Zuverlässigkeit bei einer Bemessungs-Isolationsspannung von 690 V.
Technische Daten
- Bemessungsstrom: 160 A
- Bemessungs-Betriebsspannung: 230 - 690 V
- Länge: 5000 mm
- Anzahl der Abgangsstellen: 10
- Polzahl: 5
- Bemessungs-Isolationsspannung: 690 V
- Bemessungs-Stoßspannungsfestigkeit: 8 kV
- Bemessungs-Kurzzeitstromfestigkeit: 4,45 kA
- Schutzart: IP55
- Produktgewicht: 21,4 kg
Technische Daten
| Hersteller | Schneider Electric |
| [Icw] Bemessungs-Kurzzeitstromfestigkeit | 4,45 |
| [Ie] Betriebsbemessungstrom | 160 A bei 35 |
| [Ipk] Bemessungs-Stoßstrom | 22 |
| [Ue] Bemessungs-Betriebsspannung | 230 - 690 |
| [Ui] Bemessungs-Isolationsspannung | 690 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 8 |
| Abgestrahltes Magnetfeld | 0,41 µT |
| Abmessungstyp | Reparieren |
| Angebotstyp | Klassisch |
| Anzahl der Abgangsstellen | 10 |
| Anzahl der Abzweigstellen | 10 |
| Anzahl der Leiter (ohne Erde) | 4 |
| Anzahl der Pole | 4 |
| Artikelnummer | SE-KSA160ED45010 |
| Ausführung | Einzel |
| Baureihe | Canalis |
| Bemessungsspannung AC 50 Hz | 230 |
| Bemessungsstrom AC 50 Hz | 160 |
| Breite | 54 |
| EAN-13 | 3606480004001 |
| Farbe | weiß |
| Flexibel | Nein |
| Gewicht | 0,1 kg |
| Höhe | 146 |
| Intervall der Abzweigeinheit | 1000 |
| Länge | 5000 |
| Material der Kabel | Aluminium |
| Montagemodus | Durch Schrauben |
| Montageposition | Horizontal |
| Netzwerkfrequenz | 50 / 60 |
| Neutralposition | Nach oben |
| Polarität des Sammelschienenverteilers | 3L + N + PE |
| Polzahl | 5 |
| Produktgewicht | 21,4 |
| RAL-Nummer | 9001 |
| Thermische Belastungsgrenze | 202000 kA².s |
| WEEE-Nr. | 33842582 |
