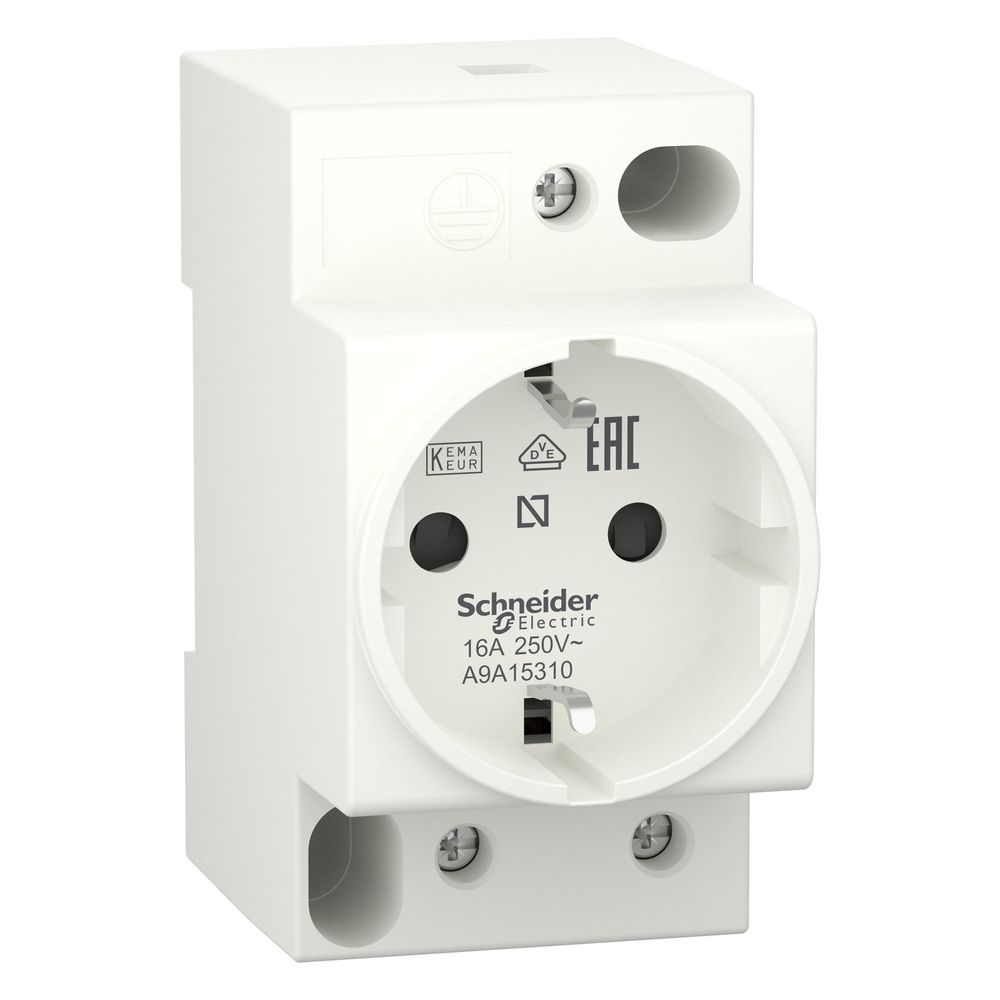

Schneider Electric Modulare Steckdose Acti9 A9A15310, 16A 250V 2P+E, Weiß

Diese modulare Steckdose aus der Baureihe Acti9 ermöglicht den Anschluss von Niederspannungsgeräten an das elektrische Versorgungsnetz. Die Komponente ist für die Montage auf einer symmetrischen DIN-Schiene konzipiert und entspricht dem deutschen Standard. Mit einer Bemessungsspannung von 250 V AC und einem Bemessungsstrom von 16 A eignet sie sich für den Einsatz in der Elektroinstallation.

Montage und Anschluss

Die Steckdose ist für den festen Einbau in Verteilungen vorgesehen und beansprucht eine Breite von 2,5 Teilungseinheiten. Der elektrische Anschluss erfolgt über Tunnelklemmen, die für flexible Leiter mit einem Querschnitt von 1 bis 6 mm² sowie für feste Leiter von 1 bis 10 mm² ausgelegt sind. Die Abisolierlänge der Drähte beträgt 13 mm, bei einem Anzugsdrehmoment von 1,2 Nm.

Einsatzbedingungen und Schutz

Das Gerät ist für einen Betriebstemperaturbereich von -25 bis 70 °C ausgelegt und weist eine hohe Beständigkeit gegenüber Umgebungsbedingungen auf. Die Schutzart beträgt IP20 bei Einzelmontage. Die Ausführung verfügt über Erdungsclips als Schutzkontakt und entspricht den Normen VDE 0620 sowie IEC 60884.

Technische Daten

• Bemessungsstrom: 16 A
• Bemessungs-Betriebsspannung: 250 V AC
• Breite: 45 mm
• Breite in Teilungseinheiten: 2,5
• Einbautiefe: 63 mm
• Schutzart: IP20
• Umgebungstemperatur Betrieb: -25 bis 70 °C

Die modulare Steckdose überzeugt durch ihre kompakte Bauweise und einfache Integration in Schaltanlagen auf DIN-Schienen. Mit einer Bemessungsspannung von 250 V AC und einer Strombelastbarkeit von 16 A bietet sie eine solide Basis für die Stromversorgung von Niederspannungsgeräten. Die robuste Konstruktion und die Einhaltung gängiger Sicherheitsnormen unterstützen einen zuverlässigen Betrieb.
