Beschreibung

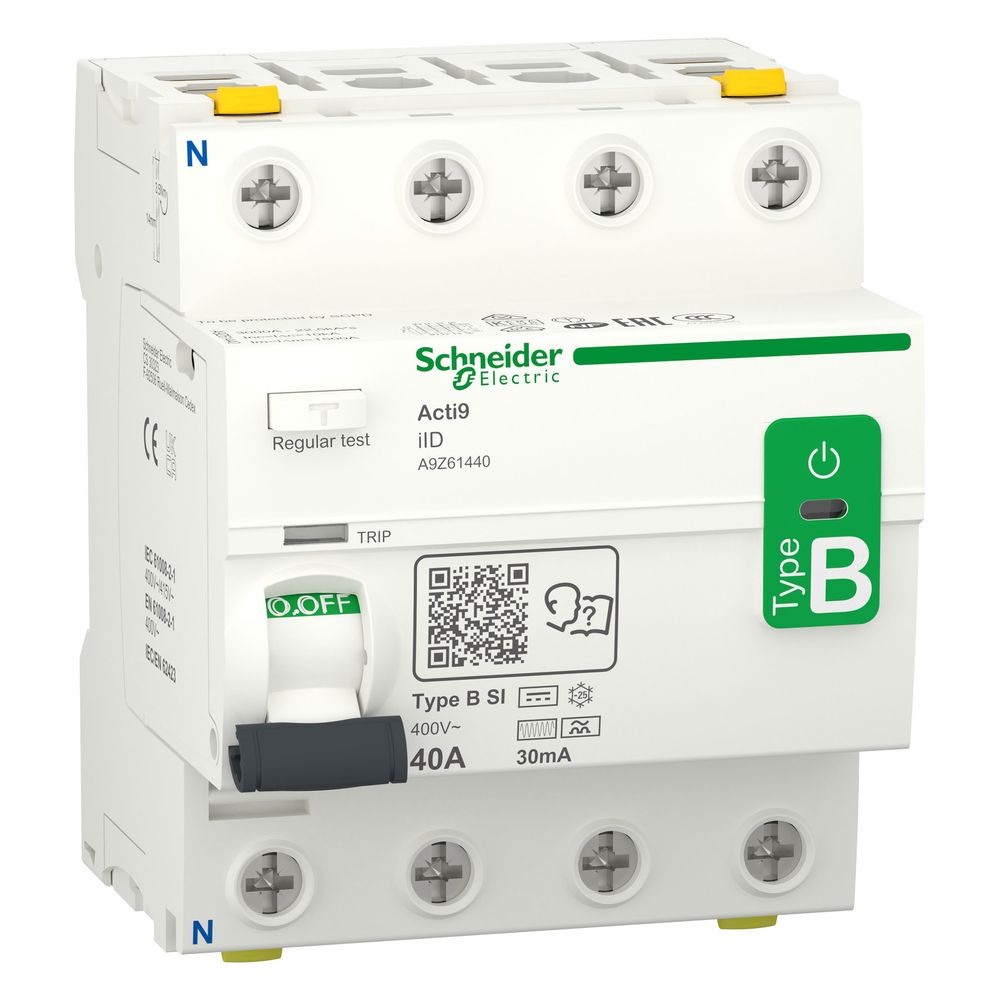

Schneider Electric Fehlerstrom-Schutzschalter Acti9 iID A9Z61440, 40A 30mA, Weiß
Der allstromsensitive Fehlerstrom-Schutzschalter aus der Acti9-Baureihe von Schneider Electric bietet zuverlässigen Schutz in 1- oder 3-phasigen Versorgungsnetzen. Mit einer Polzahl von 4 und einem Bemessungsstrom von 40 A ist das Gerät für anspruchsvolle Anwendungen wie Frequenzumrichter, Wechselrichter oder Photovoltaikanlagen konzipiert. Die integrierte SI-Technologie sorgt für eine erhöhte Störfestigkeit gegenüber elektrischen Einflüssen.
Sicherheit und Statusüberwachung
Das Gerät verfügt über die VisiTrip-Technologie zur schnellen Identifikation von Auslösungen durch Fehlerstrom mittels einer frontseitigen mechanischen Anzeige. Die VisiSafe-Funktion gewährleistet durch eine grüne Anzeige die sichere Spannungsfreiheit auf der Abgangsseite. Eine integrierte Sprungschaltung ermöglicht ein verschleißarmes Schalten der Kontakte, während die Prüftaste eine regelmäßige Funktionskontrolle unterstützt.
Installation und Flexibilität
Die Montage erfolgt auf einer 35 mm DIN-Schiene. Dank der Doppel-Anschlussklemmen ist ein beidseitiger Anschluss von Kabeln oder Phasenschienen möglich. Das Befestigungselement ist frontseitig erreichbar, was die Entnahme des Einzelgerätes bei installierter Phasenschiene erleichtert. Optional lässt sich das System durch Hilfsmodule wie Arbeitsstrom- oder Unterspannungsauslöser erweitern.
Technische Daten
- Bemessungsstrom: 40 A
- Bemessungsfehlerstrom: 30 mA
- Bemessungsspannung: 400 V AC
- Polzahl: 4
- Fehlerstrom-Typ: B-SI
- Bemessungs-Isolationsspannung: 500 V
- Bemessungs-Stoßspannungsfestigkeit: 6 kV
- Stoßstromfestigkeit: 3 kA
- Breite in Teilungseinheiten: 4
- Umgebungstemperatur: -25 bis 60 °C
Der Fehlerstrom-Schutzschalter kombiniert hohe Betriebssicherheit mit einfacher Handhabung. Durch die Allstromsensitivität schützt das Gerät effektiv vor glatten Gleichfehlerströmen. Mit einer Bemessungsspannung von 400 V AC und einem Bemessungsfehlerstrom von 30 mA erfüllt es wichtige Anforderungen an den Personenschutz in modernen Elektroinstallationen.
Technische Daten
| Hersteller | Schneider Electric |
| 9-mm-Raster | 8 |
| [In] Bemessungsstrom | 40 |
| [Ue] Bemessungs-Betriebsspannung | 400 V AC 50 |
| [Ui] Bemessungs-Isolationsspannung | 500 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 35 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 25 |
| Artikelnummer | SE-A9Z61440 |
| Baureihe | Acti9 |
| Bedingter Bemessungs-Kurzschlussstrom | 10 |
| Bemessungsbruchkraft und Bemessungsleistung | Idm 1500 A IM 1500 |
| Bemessungsfehlerstrom | 0,03 |
| Bemessungsspannung | 400 |
| Beschreibung der Pole | 4P |
| Beschreibung der Verriegelungsoptionen | Vorhängeschloss |
| Betriebshöhe | 0 - 2.000 |
| Breite | 72 |
| Breite in Teilungseinheiten | 4 |
| EAN-13 | 3606489502706 |
| Einbautiefe | 44 |
| Elektrische Lebensdauer | 15000 Zyklen |
| Erdschluss-Schutzklasse | Typ B-SI |
| Erdschlussempfindlichkeit | 30 |
| Erdschlussschutz Zeitverzögerung | Unverzögert |
| Explosionsgeschützt | Nein |
| Farbe | Weiß (RAL 9003) |
| Fehlerstrom | 0,03 |
| Fehlerstrom-Auslösetechnik | Spannungsunabhängig |
| Fehlerstrom-Typ | B |
| Frequenz | 50 |
| Gewicht | 0,452 kg |
| Höhe | 88 |
| Konformitätskennzeichen | VDE NF IMQ KEMA |
| Kontaktstellungsanzeige | Ja |
| Kurzzeitverzögerter Typ | Nein |
| LSA-Plus/Schraub | Nein |
| Mechanische Lebensdauer | 20000 Zyklen |
| Mit Verriegelungsvorrichtung | Nein |
| Montageart | DIN-Schiene |
| Montagehalterung | 35 mm DIN-Schiene |
| Montagemodus | Aufsteckbar |
| Netzwerkfrequenz | 50 |
| Netzwerktyp | AC |
| Neutralposition | Links |
| Polzahl | 4 |
| Produktgewicht | 415 |
| Produktzertifizierungen | CCC KC |
| RAL-Nummer (ähnlich) | 9003 |
| Schutzart (IP) | IK05 |
| Selektiver-Typ | Nein |
| Spannungsart | AC |
| Steuerungstyp | Kippschalter |
| Stoßstromfestigkeit | 3 |
| Strom | 40 |
| TE | 4 |
| Tiefe | 73 |
| Umgebungstemperatur bei Betrieb | -25…60 |
| Umgebungstemperatur bei Lagerung | -40…85 |
| Umgebungstemperatur während des Betriebs | -25 - 60 |
| Verlustleistung | 1,8 |
| Verschmutzungsgrad | 3 |
| Zusatzeinrichtungen möglich | Ja |
| Überspannungskategorie | IV |
| WEEE-Nr. | 33842582 |
