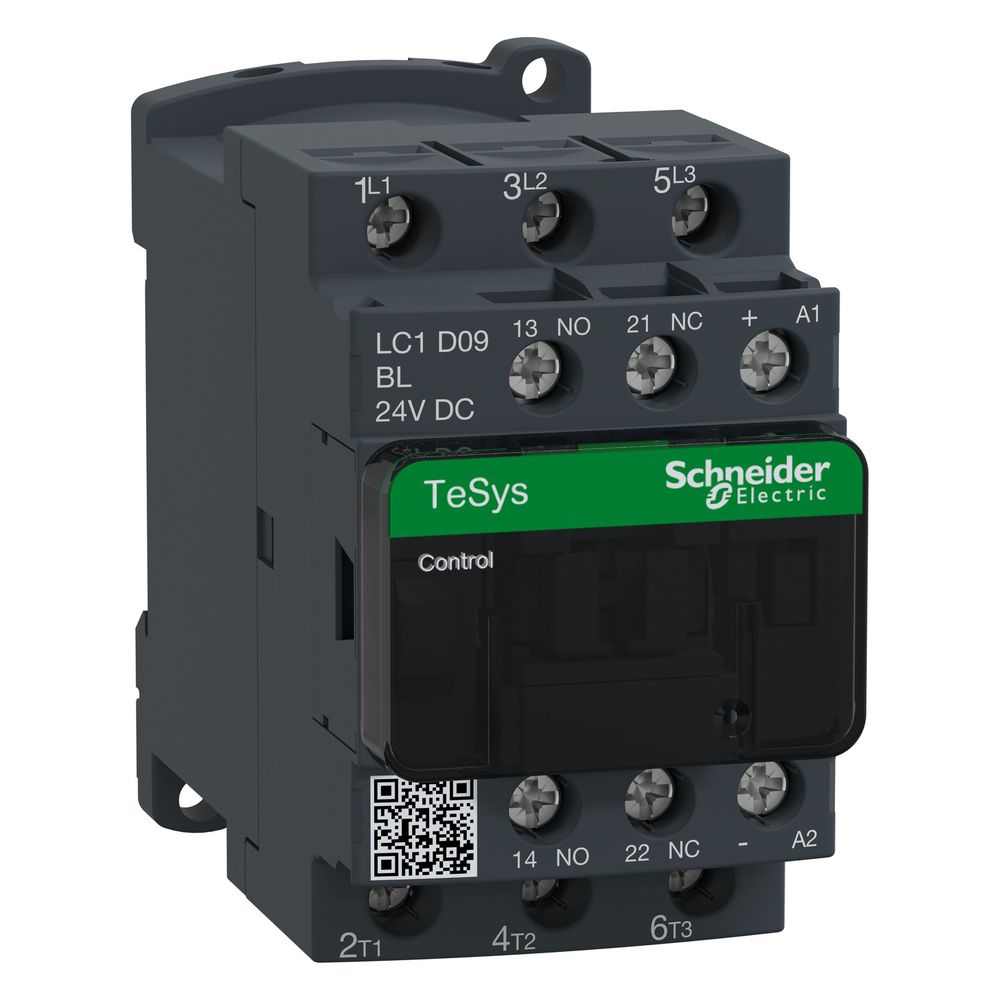

Schneider Electric Leistungsschütz TeSys Deca LC1D09BL, 4kW 24V DC, 3-polig, 1S+1Ö
Das dreipolige Leistungsschütz aus der Baureihe TeSys Deca ist für die zuverlässige Motorsteuerung und den Einsatz bei ohmschen Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 4 kW bei 400 V (AC-3) und einer Steuerspannung von 24 V DC bietet das Gerät eine effiziente Lösung für anspruchsvolle Schaltaufgaben. Dank der kompakten Bauweise von 45 mm Breite lässt es sich platzsparend in Schaltschränke integrieren.
Leistungsmerkmale und Sicherheit
Das Schütz zeichnet sich durch eine hohe mechanische Lebensdauer von 30 Millionen Schaltspielen aus. Zur Erhöhung der Betriebssicherheit sind mechanisch gekoppelte Kontakte sowie Spiegelkontakte integriert, was den Einsatz in sicherheitsrelevanten Anwendungen ermöglicht. Eine bidirektionale Amplitudenbegrenzerdiode ist bereits in die Spulentechnologie eingebaut, um Spannungsspitzen effektiv zu unterdrücken. Die Montage erfolgt flexibel über eine Platte oder Schiene.
Anschluss und Installation
Die Installation wird durch robuste Schraubanschlüsse erleichtert, die eine sichere Verbindung für flexible und starre Leiter ermöglichen. Die räumliche und farbliche Trennung von Steuer- und Leistungsebene unterstützt eine übersichtliche Verdrahtung. Mit einer Schutzart von IP20 an der Vorderseite und einer hohen Feuerbeständigkeit erfüllt das Gerät strenge industrielle Anforderungen.
Dieses Leistungsschütz kombiniert eine geringe Leistungsaufnahme von 2,4 W mit einer hohen Schaltleistung. Mit drei Hauptschließern sowie einem integrierten Hilfskontaktpaar (1 S + 1 Ö) ist es für vielseitige Anwendungen in der Automatisierungstechnik ausgelegt. Die kompakten Abmessungen von 77 mm Höhe und 95 mm Tiefe sowie die Eignung für Betriebshöhen bis 3.000 m unterstreichen die Flexibilität des Systems.
Technische Daten
- Bemessungsbetriebsleistung (AC-3, 400 V): 4 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 9 A
- Bemessungsbetriebsstrom (AC-1, 400 V): 25 A
- Steuerspeisespannung: 24 V DC
- Anzahl Hauptkontakte: 3 Schließer
- Hilfskontakte: 1 Schließer, 1 Öffner
- Anschlussart: Schraubanschluss
- Mechanische Lebensdauer: 30 Mcycles
- Abmessungen (BxHxT): 45 x 77 x 95 mm
- Gewicht: 0,48 kg
Technische Daten
| Hersteller | Schneider Electric |
| [Uc] Steuerkreisspannung | 24 V DC |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzugsleistung in W | 2,4 W (bei 20 °C) |
| Artikelnummer | SE-LC1D09BL |
| Aufbau der Hilfskontakte | 1 S + 1 Ö |
| Baureihe | TeSys Deca |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 25 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9 |
| Bemessungssteuerspeisespannung DC | 24 |
| Beschreibung der Pole | 3P |
| Betriebshöhe | 0 - 3.000 |
| Breite | 45 |
| EAN-13 | 3389110361070 |
| Flammenfestigkeit | V1 entspricht UL 94 |
| Geeignet für Reiheneinbau | Nein |
| Gewicht | 0,528 kg |
| Halteleistungsaufnahme in W | 2,4 W bei 20 |
| Höhe | 77 |
| Ie bei AC-3, 400V | 9 |
| Ie bie AC-4, 400V | 6 |
| Kompatibilitätscode | LC1D |
| maximale Betriebsrate | 3600 cyc / h at 60 |
| Mechanische Lebensdauer | 30 Mcycles |
| Montagehalterung | Platte Schiene |
| Nutzungskategorie | AC-3 AC-3e AC-1 AC-4 |
| P bei AC-4, 400V | 2,2 |
| Produkt- oder Komponententyp | Schütz |
| Produktgewicht | 0,48 |
| Schließer Haupt | 3 |
| Schließer Hilfskontakte | 1 |
| Sicherheitsabdeckung | Mit |
| Signalisierungskreisfrequenz | 25 - 400 |
| Spannungsart zur Betätigung | DC |
| Strommast Kontaktzusammensetzung | 3 S |
| Tiefe | 95 |
| Verschmutzungsgrad | 3 |
| Zeitkonstante | 40 |
| Öffner Hauptk | 0 |
| Öffner Hilfskontakte | 1 |
| Überspannungskategorie | III |
| WEEE-Nr. | 33842582 |
