Beschreibung

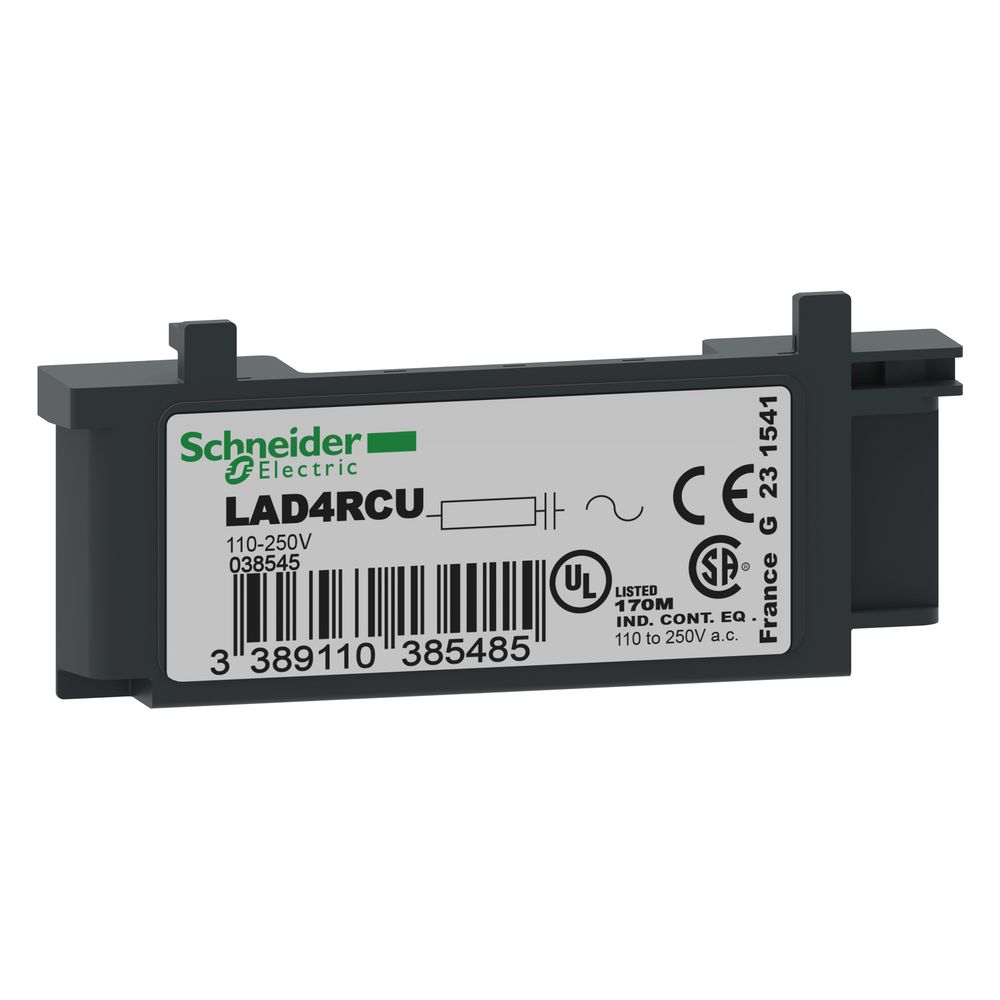

Schneider Electric Entstörmodul TeSys LAD4RCU, 110-250V AC
Dieses Entstörmodul aus der TeSys-Baureihe dient als wirksamer Schutz für Elektronikkomponenten gegen Überspannungen und Hochfrequenzstörungen. Das RC-Glied ist für den Einsatz mit Wechselspannung ausgelegt und lässt sich durch einfaches Aufclipsen seitlich an kompatiblen Schützen montieren. Es eignet sich für den Betrieb in Maschinenumgebungen, in denen eine zuverlässige Spannungsbegrenzung erforderlich ist.
Funktionsweise und Einsatzbereich
Das Modul nutzt die RC-Stromkreis-Technologie, um Spannungsspitzen auf maximal 3 Uc zu begrenzen. Es ist für den Betrieb bei einer Steuerkreisspannung von 110 bis 250 V AC konzipiert und unterstützt Frequenzen bis maximal 400 Hz. Der Einsatz ist für Anwendungen mit nahezu sinusförmiger Spannung vorgesehen, wobei der Gesamt-Oberschwingungsgehalt 5 Prozent nicht überschreiten sollte. Die Auslöseverzögerung entspricht dem 1,2- bis 2-fachen der normalen Zeit.
Kompatibilität und Montage
Die Komponente ist auf die Schütze der Serien LC1D09 bis D38 sowie LC1DT20 bis DT40 und die Hilfsschütze CAD32 und CAD50 abgestimmt. Die Montage erfolgt werkzeuglos durch seitliches Aufclipsen am Schütz. Mit einer Schutzart von IP2x gemäß IEC 60529 ist das Modul für den industriellen Einsatz unter definierten Umgebungsbedingungen ausgelegt.
Technische Daten
- Produkt- oder Komponententyp: Entstörmodul
- Unterdrückertechnologie: RC-Stromkreis
- Steuerkreisspannung: 110 - 250 V AC
- Max. Spitzenspannung: 3 Uc
- Max. Frequenz: 400 Hz
- Montagemodus: Durch Clips
- Umgebungstemperatur Betrieb: -25 bis 55 °C
- Schutzart: IP2x
Das Entstörmodul bietet eine kompakte Lösung zur Absicherung von Schützspulen in anspruchsvollen Maschinensteuerungen. Durch die Begrenzung von Überspannungen auf maximal 3 Uc und die Unterstützung eines Spannungsbereichs von 110 bis 250 V AC trägt es zur Langlebigkeit der angeschlossenen Elektronik bei. Die einfache seitliche Montage und die Kompatibilität mit gängigen Schütz-Baureihen machen es zu einer effizienten Komponente für die Anlagentechnik.
Technische Daten
| Hersteller | Schneider Electric |
| [Uc] Steuerkreisspannung | 110 - 250 V AC |
| Artikelnummer | SE-LAD4RCU |
| Baureihe | TeSys |
| Betriebsspannung AC 50 Hz | 110 - 250 |
| Betriebsspannung AC 60 Hz | 110 - 250 |
| EAN-13 | 3389110385458 |
| Funktion | RC-Glied |
| Gewicht | 0,014 kg |
| Max Spitzenspannung | 3 Uc |
| Mit LED-Anzeige | Nein |
| Montagemodus | Durch Clips |
| Montageort | Seite |
| Produkt- oder Komponententyp | Entstörmodul |
| Produktgewicht | 0,012 |
| Produktzertifizierungen | UL CSA |
| Spannungsart der Betriebsspannung | AC |
| Umgebungstemperatur bei Betrieb | -25…55 |
| Umgebungstemperatur bei Lagerung | -40…80 |
| Unterdrückertechnologie | RC-Stromkreis |
| WEEE-Nr. | 33842582 |
