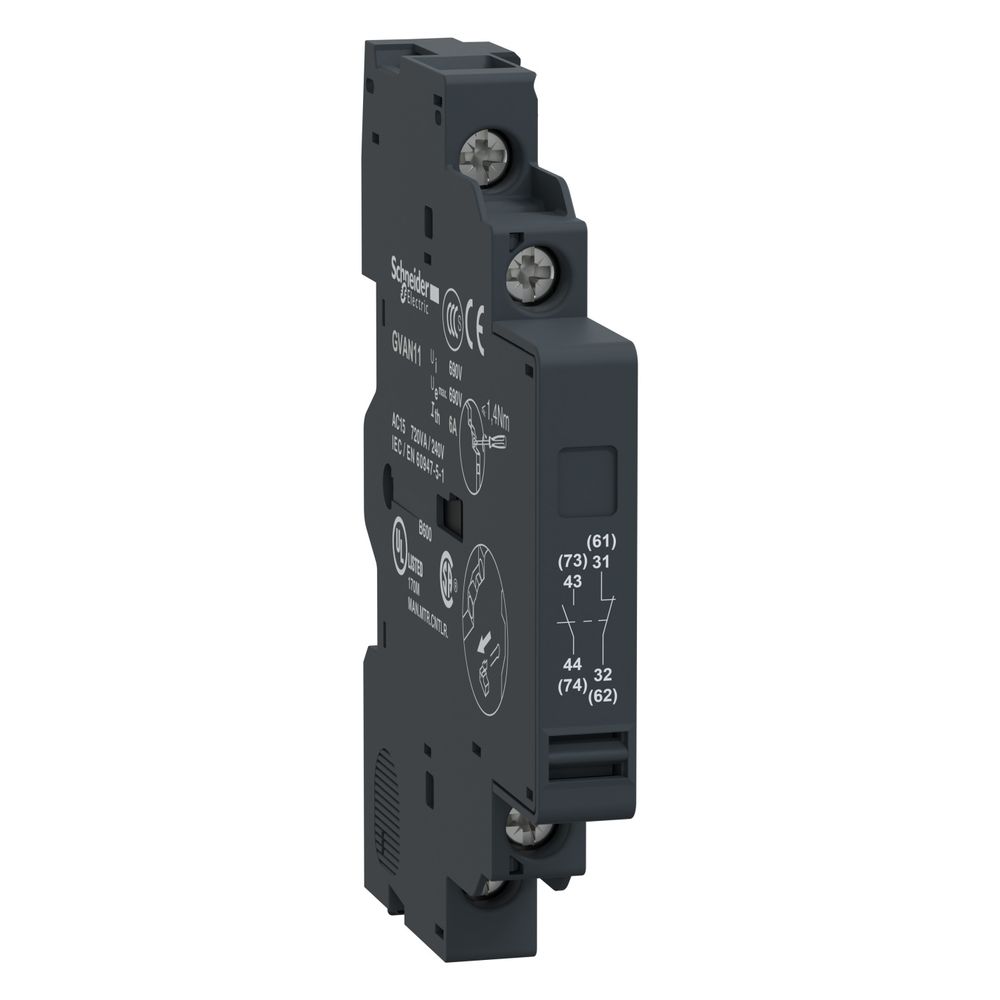

Schneider Electric Hilfsschalterblock TeSys Deca GVAN11, 1S+1Ö, 89x9,3x66mm, Dunkelgrau
Der Hilfsschalterblock GVAN11 aus der Baureihe TeSys Deca dient als Erweiterung für Motorschutzschalter der Serien GV2 und GV3. Die Komponente ist für die seitliche Montage an der linken Seite konzipiert und ermöglicht eine präzise Signalübertragung in elektrischen Anlagen sowie HLK-Anwendungen. Mit einer Konfiguration von einem Schließer und einem Öffner bietet das Modul eine flexible Lösung für anspruchsvolle Schaltaufgaben.
Funktion und Montage
Die Installation erfolgt durch einfaches Aufstecken auf den Motorschutzschalter, wobei der elektrische Anschluss über Schraubklemmen realisiert wird. Das Bauteil zeichnet sich durch eine mechanische Lebensdauer von 100.000 Zyklen aus. Dank der kompakten Bauweise mit einer Breite von 9,3 mm lässt sich der Hilfsschalter platzsparend in bestehende Schaltanlagen integrieren.
Technische Daten
- Kontakte: 1 Schließer, 1 Öffner
- Montageart: Linke Seite
- Anschlussart: Schraubanschluss
- Bemessungsbetriebsstrom (AC-15, 230 V): 3,3 A
- Thermischer Strom (Ith): 6 A
- Betriebsbemessungsspannung: 48-690 V AC / 24-240 V DC
- Bemessungs-Isolationsspannung (Ui): 690 V
- Mechanische Lebensdauer: 100.000 Zyklen
- Breite: 9,3 mm
- Anzugsdrehmoment: 1,4 Nm
Dieser Hilfsschalterblock überzeugt durch seine robuste Ausführung und die Kompatibilität mit einer Vielzahl von Motorschutzschaltern der Baureihen GV2 und GV3. Mit einer Schaltleistung von 3,3 A bei 230 V AC und einer thermischen Belastbarkeit von 6 A stellt das Modul eine sichere Ergänzung für industrielle Steuerungsanwendungen dar. Die einfache Montage mittels Schraubklemmen und die Einhaltung internationaler Standards gewährleisten eine effiziente Betriebssicherheit in modernen Maschinenkonfigurationen.
Technische Daten
| Hersteller | Schneider Electric |
| [Ith] Konventioneller thermischer Strom in freier Luft | 6 |
| Anzahl der Fehlersignalschalter | 0 |
| Anzahl der Kontakte als Öffner | 1 |
| Artikelnummer | SE-GVAN11 |
| Ausführung | aufsteckbar |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Baureihe | TeSys TeSys Deca |
| Bemessungsbetriebsstrom Ie bei AC-15, 230 V | 3,3 |
| Breite | 9,3 |
| EAN-13 | 3389110343489 |
| Farbe | Dunkelgrau |
| Fassung | ohne |
| Gewicht | 0,046 kg |
| Höhe | 89 |
| Mechanische Lebensdauer | 100000 Zyklen |
| Min Schaltspannung | 17 |
| Min Schaltstrom | 5 |
| Montageart | Linke Seite |
| Produkt- oder Komponententyp | Hilfsschalterblock |
| Produktgewicht | 0,05 |
| Schließer | 1 |
| Strom max | 3,3 |
| Tiefe | 66 |
| Wechsler | 0 |
| Zusammensetzung des Polkontakts | 1 S + 1 Ö |
| Öffner | 1 |
| WEEE-Nr. | 33842582 |
