Schneider Electric Not-Aus-Lasttrennschalter TeSys VCF02GE, 3-polig 10A 690V IP65, Rot/Gelb

Der TeSys VARIO Not-Aus-Hauptschalter ist ein robuster, 3-poliger Lasttrennschalter im Gehäuse für den Einsatz in Industrie, Zweckbau und Wohngebäuden. Mit der Schutzart IP65 eignet sich das Gerät für Anwendungen wie Wärmepumpen, PV-Anlagen oder Motorsteuerungen und bietet eine zuverlässige Trennfunktion unter Last.

Sicherheit und Bedienung

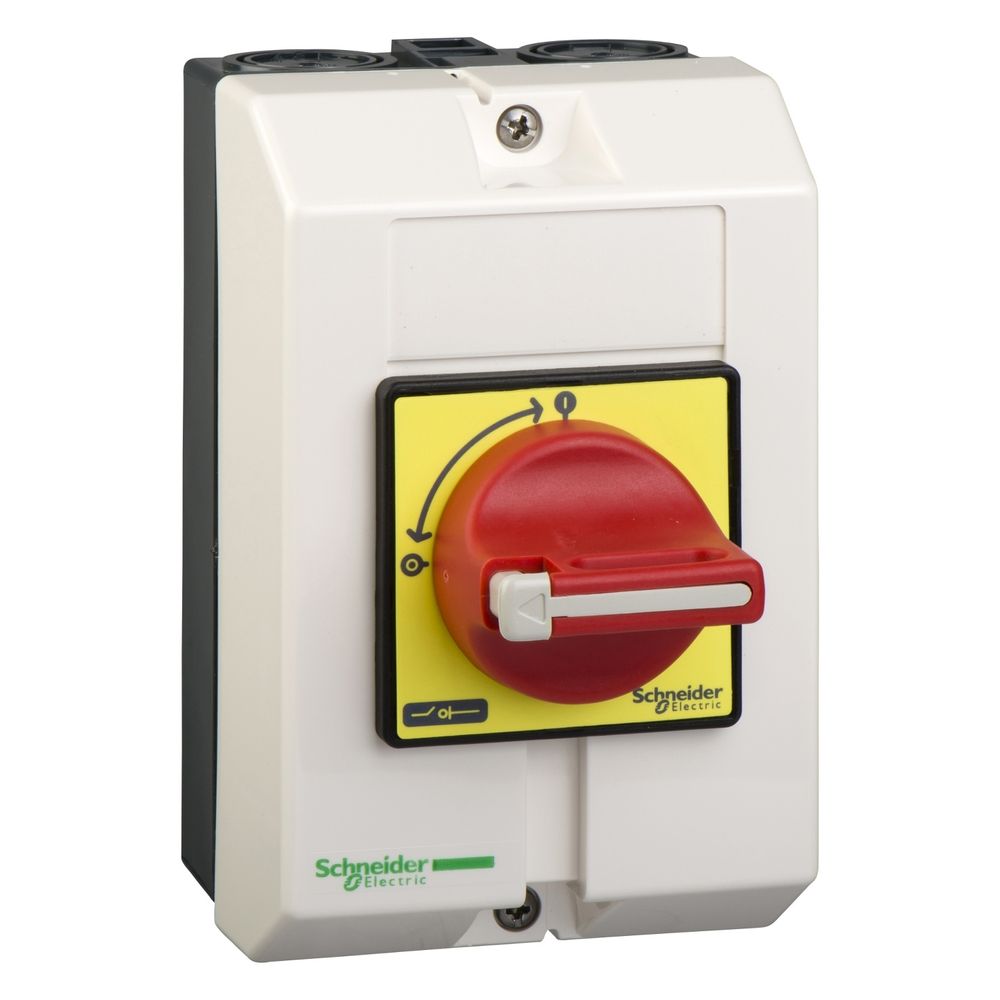

Das Gerät verfügt über einen roten Drehgriff auf einer gelben Frontplatte, der eine klare Kennzeichnung der Schaltstellung 0-1 ermöglicht. Zur Erhöhung der Sicherheit lässt sich der Drehgriff mit bis zu drei Vorhängeschlössern verriegeln, um ein unbefugtes Einschalten zu verhindern. Das Gehäuse ist für die Aufputzmontage konzipiert und bietet durch die Schutzart IP65 einen wirksamen Schutz gegen Staub und Strahlwasser.

Technische Ausführung

Der Lasttrennschalter ist für eine Bemessungsbetriebsspannung von 690 V AC ausgelegt und erreicht einen Bemessungsdauerstrom von 10 A. Die elektrische Lebensdauer beträgt 100.000 Zyklen bei AC-21. Der Anschluss erfolgt über Schraubklemmen, die für starre Leiter bis 10 mm² oder flexible Leiter bis 6 mm² ausgelegt sind. Das Gehäuse ist zudem mit Vorprägungen für eine einfache Kabeleinführung ausgestattet.

Dieser gekapselte Lasttrennschalter kombiniert eine kompakte Bauweise mit hoher Leistungsfähigkeit. Mit einer Bemessungsbetriebsleistung von 3 kW bei 400 V (AC-3) und einer Kurzschlussfestigkeit von 10 kA bietet er eine sichere Lösung für anspruchsvolle Schaltaufgaben. Die robuste Konstruktion gewährleistet eine langfristige Betriebssicherheit.

Technische Daten

• Polzahl: 3
• Bemessungsdauerstrom Iu: 10 A
• Bemessungsbetriebsspannung: 690 V
• Bemessungsbetriebsleistung (AC-3, 400 V): 3 kW
• Schutzart: IP65
• Bedingter Bemessungskurzschlussstrom Iq: 10 kA
• Mechanische Lebensdauer: 100.000 Zyklen
• Anschlussart: Schraubanschluss
• Breite: 90 mm
• Höhe: 146 mm
