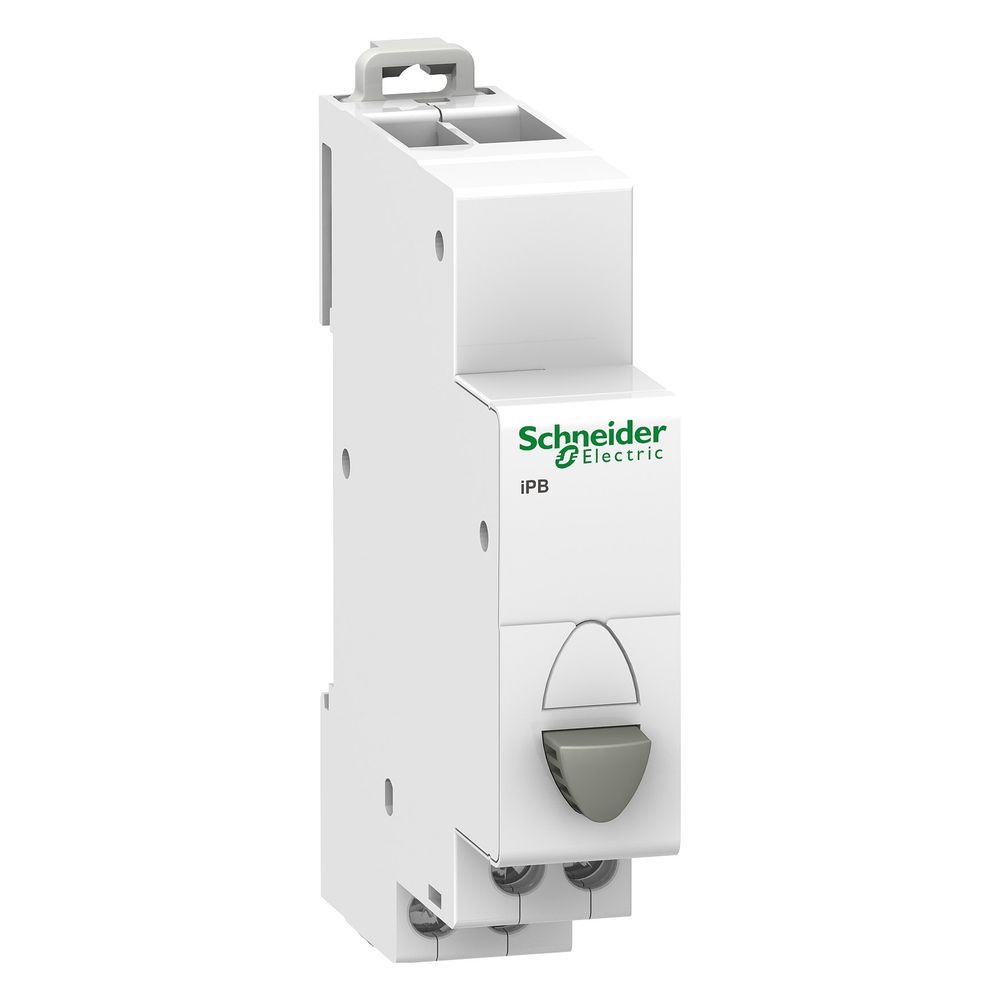

Schneider Electric Drucktaste Acti9 iPB, 250V 20A, 18x82x71,5mm, Grau

Dieser Drucktaster aus der Baureihe Acti9 dient der zuverlässigen Schaltung elektrischer Stromkreise mittels Steuerimpulsen. Das Gerät ist für die Montage auf einer 35 mm symmetrischen DIN-Schiene konzipiert und bietet eine robuste Lösung für industrielle sowie gebäudetechnische Anwendungen.

Funktion und Aufbau

Der Drucktaster verfügt über eine Kontaktkonfiguration von einem Schließer und einem Öffner. Die Betätigung erfolgt über eine graue Drucktaste in einem kompakten Gehäuse mit einer Breite von 18 mm. Dank der Schaltleistung von 20 A bei einer Spannung von 250 V AC eignet sich das Bauteil für anspruchsvolle Schaltaufgaben. Die Anschlussklemmen sind als versetzte Tunnelanschlüsse ausgeführt, die eine flexible Verdrahtung ermöglichen.

Einsatzbedingungen

Das Gerät zeichnet sich durch eine hohe thermische Belastbarkeit aus und ist für einen Betriebstemperaturbereich von -35 bis 70 °C ausgelegt. Mit einer Tropentauglichkeit von 2 und einer zulässigen relativen Luftfeuchtigkeit von 95 % bei 55 °C ist der Taster auch in herausfordernden Umgebungen einsetzbar. Die Schutzart IP20 gewährleistet den notwendigen Schutz im Schaltschrankumfeld.

Die kompakte Bauweise mit einer Teilungseinheit und die elektrische Lebensdauer von 30.000 Zyklen nach AC-22 machen diesen Taster zu einer langlebigen Komponente für die Steuerungstechnik. Mit einer Bemessungsspannung von 250 V AC und einem Betriebsstrom von 20 A deckt das Gerät ein breites Spektrum an Steuerungsanforderungen ab.

Technische Daten

• Kontakte: 1 Schließer + 1 Öffner
• Bemessungs-Betriebsstrom: 20 A
• Betriebsbemessungsspannung: 250 V AC
• Breite: 18 mm
• Einbautiefe: 50 mm
• Montage: 35 mm DIN-Schiene
• Schutzart: IP20
• Umgebungstemperatur Betrieb: -35 bis 70 °C
• Elektrische Lebensdauer: 30.000 Zyklen
