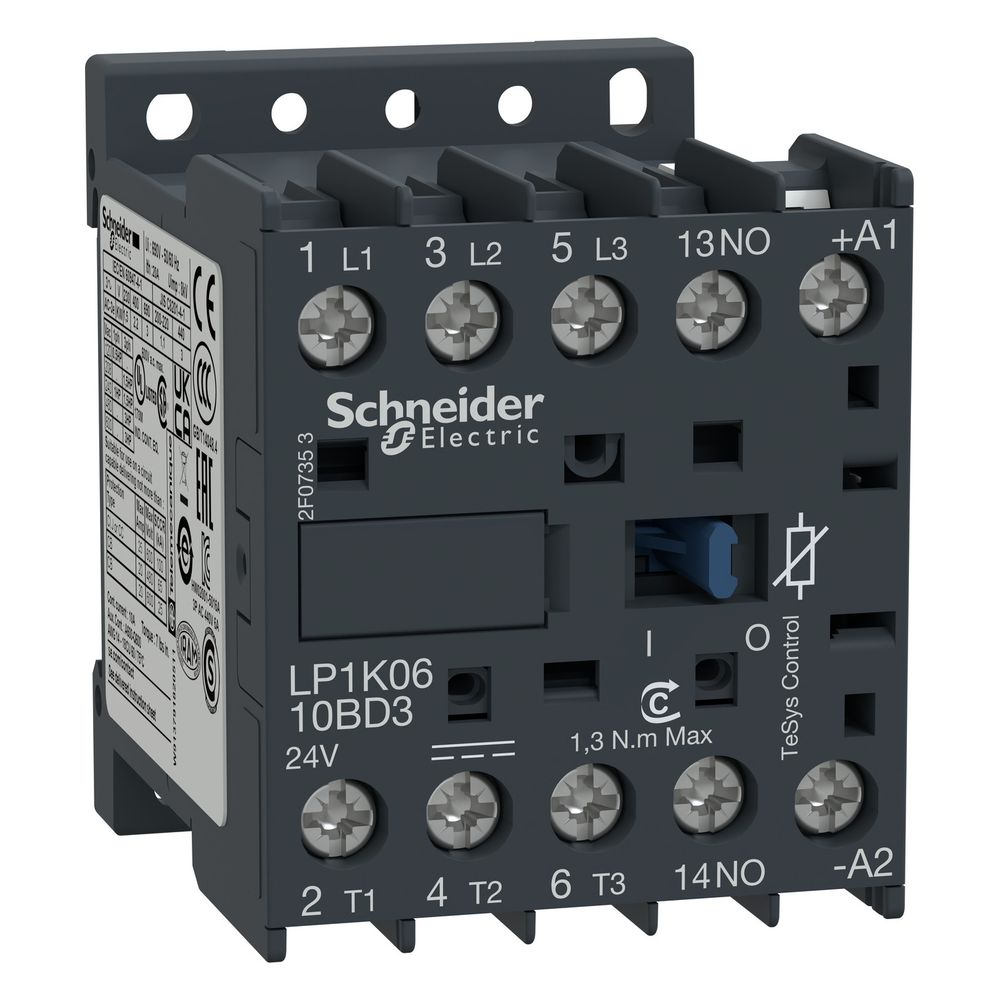

Schneider Electric Leistungsschütz TeSys LP1K0910BD3, 4kW 9A 24V DC

Das TeSys LP1K Leistungsschütz ist ein kompaktes 3-poliges Schaltgerät für die Motorsteuerung und ohmsche Lasten. Mit einer Bemessungsbetriebsleistung von 4 kW bei 400 V und einem Betriebsstrom von 9 A in der Kategorie AC-3 eignet es sich für Anwendungen in Industrie, Infrastruktur und Gebäudetechnik. Die Ansteuerung erfolgt über eine 24 V DC Spule, die mit einer integrierten Unterdrückungseinheit ausgestattet ist.

Vielseitige Einsatzmöglichkeiten

Das Schütz ermöglicht eine platzsparende Montage auf Platten oder Schienen. Es unterstützt die Nutzungskategorien AC-1, AC-3, AC-3e sowie AC-4 und bietet durch den integrierten Hilfskontakt (1 Schließer) eine Schnittstelle für elektronische Steuerungen. Die Konstruktion erreicht eine mechanische Lebensdauer von 10 Millionen Zyklen.

Anschluss und Montage

Die elektrische Verbindung erfolgt über Schraubklemmen. Das Gerät ist für eine Betriebshöhe von bis zu 2.000 m ohne Leistungsreduzierung ausgelegt und weist eine Bemessungs-Stoßspannungsfestigkeit von 8 kV auf. Dank der integrierten bidirektionalen Amplitudenbegrenzerdiode ist das Schütz für den Einsatz in Steuerstromkreisen optimiert.

Das TeSys LP1K bietet eine hohe Leistungsdichte auf kleinstem Raum. Mit einer Bemessungsbetriebsleistung von 4 kW bei 400 V und Abmessungen von 45 x 58 x 57 mm ist es eine effiziente Lösung für die Maschinensteuerung. Die Kombination aus 9 A Betriebsstrom, 24 V DC Steuerspannung und der integrierten Unterdrückungseinheit sorgt für eine zuverlässige Integration in Automatisierungssysteme.

Technische Daten

• Bemessungsbetriebsleistung (AC-3, 400 V): 4 kW
• Bemessungsbetriebsstrom (AC-3, 400 V): 9 A
• Bemessungsbetriebsstrom (AC-1, 400 V): 20 A
• Steuerspeisespannung: 24 V DC
• Hilfskontakte: 1 Schließer
• Abmessungen (BxHxT): 45 x 58 x 57 mm
• Gewicht: 0,225 kg
• Schutzart: IP2x
• Bemessungs-Stoßspannungsfestigkeit: 8 kV
• Mechanische Lebensdauer: 10 Mcycles
