Beschreibung

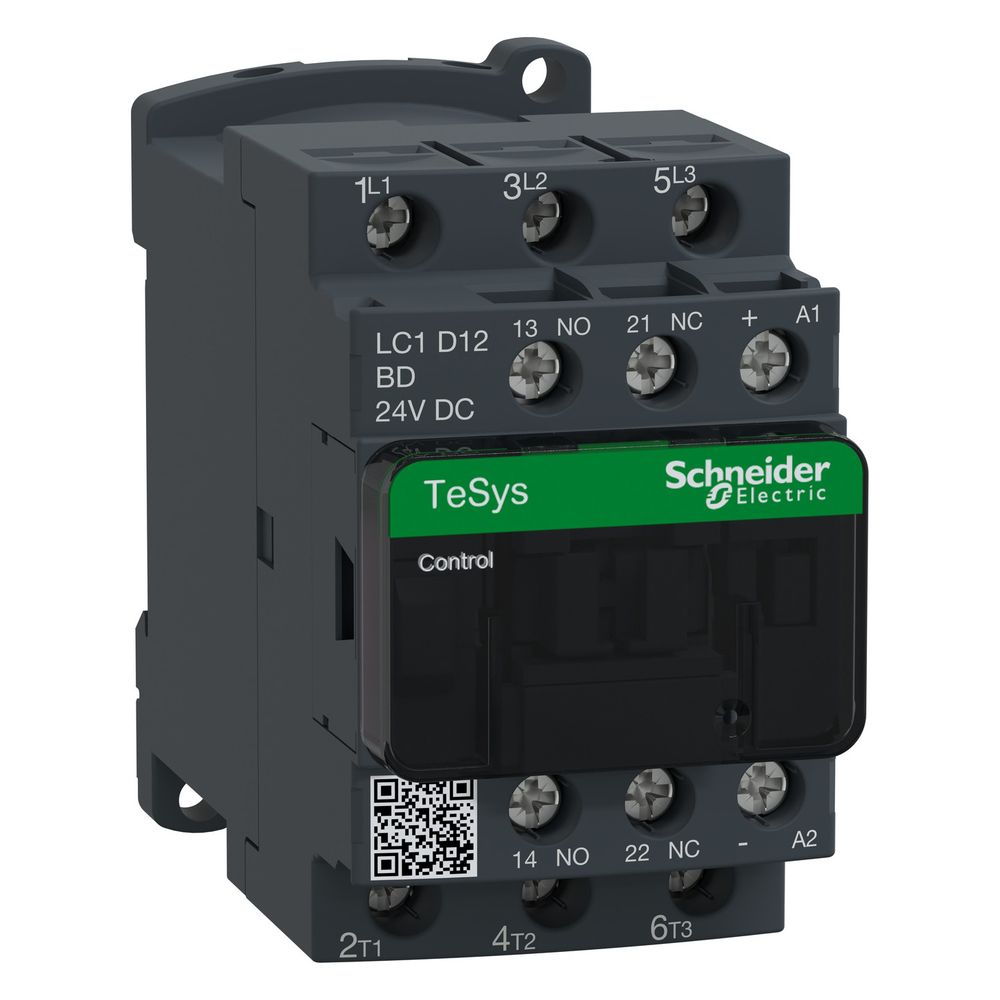

Schneider Electric Leistungsschütz TeSys Deca LC1D12BD, 12A 5,5kW 24V DC, 3P 1S+1Ö
Das dreipolige Leistungsschütz aus der Baureihe TeSys Deca ist für die Steuerung von Motoren und ohmschen Lasten konzipiert. Mit einer Bemessungsbetriebsleistung von 5,5 kW bei 400 V (AC-3) und einem Bemessungsbetriebsstrom von 12 A bietet das Gerät eine robuste Lösung für industrielle Anwendungen. Die Betätigung erfolgt über eine 24 V DC Steuerspannung, wobei eine integrierte Unterdrückungseinheit den Betrieb unterstützt.
Leistungsstarke Steuerungstechnik
Das Schütz zeichnet sich durch eine kompakte Bauweise mit einer Breite von 45 mm aus, die eine platzsparende Montage auf Platten oder Schienen ermöglicht. Zur Integration in Schaltanlagen verfügt das Gerät über drei Hauptschließer sowie zwei Hilfskontakte (1 Schließer, 1 Öffner). Die mechanisch gekoppelten Kontakte und Spiegelkontakte unterstützen den Einsatz in sicherheitsrelevanten Applikationen. Der Anschluss erfolgt über Schraubklemmen, die eine dauerhafte Verbindung ermöglichen.
Zuverlässigkeit im Betrieb
Die Konstruktion ist auf eine mechanische Lebensdauer von 30 Millionen Schaltspielen ausgelegt. Dank der Schutzart IP20 an der Vorderseite und einer hohen Feuerbeständigkeit gemäß IEC 60695-2-1 ist das Schütz für anspruchsvolle Umgebungsbedingungen geeignet. Die räumliche und farbliche Trennung von Steuer- und Leistungsebene erleichtert die Installation.
Technische Daten
- Bemessungsbetriebsleistung (AC-3, 400 V): 5,5 kW
- Bemessungsbetriebsstrom (AC-3, 400 V): 12 A
- Bemessungsbetriebsstrom (AC-1, 400 V): 25 A
- Steuerspeisespannung: 24 V DC
- Hauptkontakte: 3 Schließer
- Hilfskontakte: 1 Schließer, 1 Öffner
- Anschlussart: Schraubanschluss
- Abmessungen (BxHxT): 45 x 77 x 95 mm
- Mechanische Lebensdauer: 30 Mcycles
- Schutzart: IP20
Das Leistungsschütz überzeugt durch Betriebssicherheit und Flexibilität bei der Motorsteuerung. Mit einer Bemessungsleistung von 5,5 kW bei 400 V und der 24 V DC Spulentechnologie stellt es eine langlebige Komponente für Maschinenkonzepte dar. Die Kombination aus mechanisch gekoppelten Kontakten und der kompakten Bauform ermöglicht eine einfache Integration in Schaltschranksysteme bei hoher Schaltleistung.
Technische Daten
| Hersteller | Schneider Electric |
| [Uc] Steuerkreisspannung | 24 V DC |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzugsleistung in W | 5,4 W (bei 20 °C) |
| Artikelnummer | SE-LC1D12BD |
| Aufbau der Hilfskontakte | 1 S + 1 Ö |
| Baureihe | TeSys Deca |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 5,5 |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 25 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 12 |
| Bemessungssteuerspeisespannung DC | 24 |
| Beschreibung der Pole | 3P |
| Betriebshöhe | 0 - 3.000 |
| Breite | 45 |
| EAN-13 | 3389110353716 |
| Flammenfestigkeit | V1 entspricht UL 94 |
| Geeignet für Reiheneinbau | Nein |
| Gewicht | 0,521 kg |
| Halteleistungsaufnahme in W | 5,4 W bei 20 |
| Höhe | 77 |
| Ie bei AC-3, 400V | 12 |
| Ie bie AC-4, 400V | 7,5 |
| Kompatibilitätscode | LC1D |
| maximale Betriebsrate | 3600 cyc / h at 60 |
| Mechanische Lebensdauer | 30 Mcycles |
| Montagehalterung | Platte Schiene |
| Nutzungskategorie | AC-3 AC-3e AC-1 AC-4 |
| P bei AC-4, 400V | 3 |
| Produkt- oder Komponententyp | Schütz |
| Produktgewicht | 0,485 |
| Schließer Haupt | 3 |
| Schließer Hilfskontakte | 1 |
| Sicherheitsabdeckung | Mit |
| Signalisierungskreisfrequenz | 25 - 400 |
| Spannungsart zur Betätigung | DC |
| Steuerstromkreis-Typ | DC Standard |
| Strommast Kontaktzusammensetzung | 3 S |
| Tiefe | 95 |
| Verschmutzungsgrad | 3 |
| Zeitkonstante | 28 |
| Öffner Hauptk | 0 |
| Öffner Hilfskontakte | 1 |
| Überspannungskategorie | III |
| WEEE-Nr. | 33842582 |
