Beschreibung

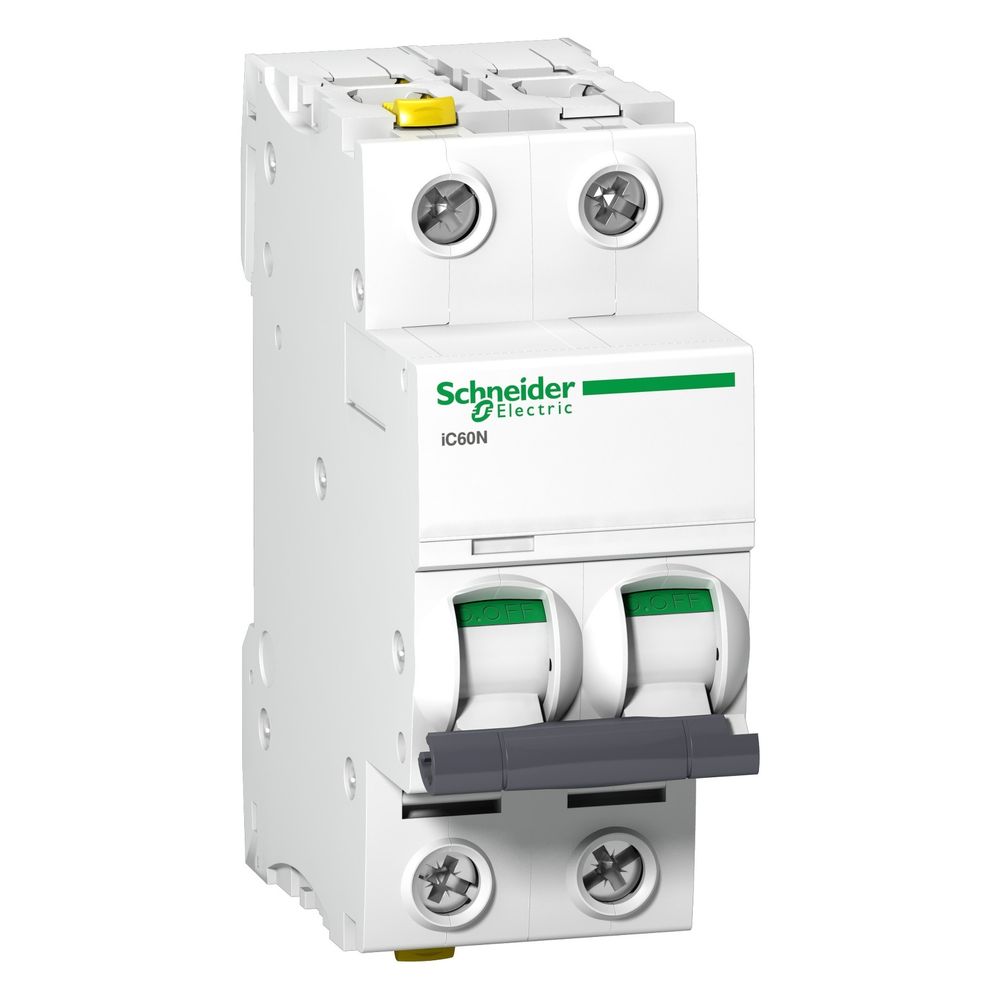

Schneider Electric Leitungsschutzschalter Acti9 iC60N 2P 13A C, 2-polig, 6kA, 400V
Der zweipolige Leitungsschutzschalter aus der Baureihe Acti9 von Schneider Electric dient der zuverlässigen Absicherung von Stromkreisen in Verteilungen. Mit einer Auslösecharakteristik C und einem Bemessungsstrom von 13 A bietet das Gerät einen kombinierten Schutz vor Kurzschluss- und Überlastströmen. Dank der VisiSafe- und VisiTrip-Systeme ermöglicht das Modul eine schnelle Fehlererkennung sowie eine sichere visuelle Kontrolle des Schaltzustands.
Sicherheit und Bedienkomfort
Das Gerät zeichnet sich durch eine hohe Anwenderfreundlichkeit bei der Installation aus. Ein frontseitig erreichbares Befestigungselement erlaubt die werkzeuglose Montage auf einer 35 mm DIN-Schiene sowie die einfache Entnahme aus einem bestehenden Verbund bei installierter Phasenschiene. Die integrierte Doppel-Anschlussklemme an der Ober- und Unterseite unterstützt sowohl den Anschluss von Kabeln als auch von Stiftkammschienen. Zur Erweiterung des Funktionsumfangs ist das System mit Hilfsmodulen für Fernüberwachung oder Fehlerstromschutzschalter kombinierbar.
Robuste Technik für den Einsatz
Die thermomagnetische Auslöseeinheit ist für den Betrieb in einem Temperaturbereich von -35 bis 70 °C ausgelegt und erfüllt die Anforderungen der Normen IEC/EN 60898-1 sowie IEC/EN 60947-2. Mit einer elektrischen Lebensdauer von 10.000 Zyklen und einer mechanischen Lebensdauer von 20.000 Zyklen ist das Bauteil auf Langlebigkeit in anspruchsvollen Umgebungen ausgelegt. Die Schutzart IP20 sowie die Energiebegrenzungsklasse 3 unterstreichen die Eignung für professionelle Elektroinstallationen.
Dieser Leitungsschutzschalter kombiniert hohe Schaltvermögen mit einer kompakten Bauweise von 36 mm Breite. Durch die VisiSafe-Technologie wird bei grüner Anzeige die Spannungsfreiheit auf der Abgangsseite signalisiert, was die Wartung und Fehlersuche erleichtert. Mit einem Bemessungsschaltvermögen von 6 kA nach EN 60898 bei 400 V und der flexiblen Anschlussmöglichkeit für Leiterquerschnitte bis 25 mm² ist das Gerät eine leistungsfähige Lösung für moderne Energieverteilungen.
Technische Daten
- Bemessungsstrom: 13 A
- Polzahl: 2
- Auslösecharakteristik: C
- Bemessungsspannung: 400 V
- Bemessungsschaltvermögen (EN 60898): 6 kA
- Auslöser-Technologie: Thermomagnetisch
- Breite: 36 mm
- Schutzart: IP20
- Energiebegrenzungsklasse: 3
- Montage: 35 mm DIN-Schiene
Technische Daten
| Hersteller | Schneider Electric |
| 9-mm-Raster | 4 |
| [In] Bemessungsstrom | 13 |
| [M] Anzugsdrehmoment | 2 Nm oben oder unten |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 |
| Anzahl der abgesicherten Pole | 2 |
| Anzahl der geschützten Pole | 2 |
| Artikelnummer | SE-A9F04213 |
| Auslösecharakteristik | C |
| Auslöser-Technologie | Thermomagnetisch |
| Baureihe | Acti9 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 20 |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 10 |
| Bemessungsspannung | 400 |
| Beschreibung der Pole | 2P |
| Breite | 36 |
| EAN-13 | 3606480440502 |
| Einbautiefe | 44,5 |
| Elektrische Lebensdauer | 10000 Zyklen |
| Energiebegrenzungsklasse | 3 |
| Erdschlussschutz | Separater Block |
| Explosionsgeschützt | Nein |
| Farbe | Weiß |
| Frequenz | 50 |
| Geräteanwendung | Verteilung |
| Gewicht | 0,1 kg |
| Höhe | 91 |
| Kontaktstellungsanzeige | Ja |
| Kurvenscheibe | C |
| Lokale Signalisierung | Auslöseanzeige |
| Magnetische Auslösegrenze | 8 x Zoll + / -20 |
| Mechanische Lebensdauer | 20000 Zyklen |
| Mitschaltender Neutralleiter | Nein |
| Montagehalterung | 35 mm DIN-Schiene |
| Netzwerkfrequenz | 50 / 60 |
| Netzwerktyp | AC DC |
| Polzahl (gesamt) | 2 |
| Produktgewicht | 0,25 |
| Relative Luftfeuchtigkeit | 95 % bei 55 |
| Schutzart (IP) | IP20 |
| Spannungsart | AC / DC |
| Steuerungstyp | Kippschalter |
| TE | 2 |
| Tiefe | 78,5 |
| Umgebungstemperatur bei Betrieb | -35…70 |
| Umgebungstemperatur bei Lagerung | -40…85 |
| Umgebungstemperatur während des Betriebs | -35 |
| Unterputzmontage | Nein |
| Verlustleistung | 2,3 |
| Verschmutzungsgrad | 3 |
| Zusatzeinrichtungen möglich | Ja |
| Überspannungskategorie | IV |
| WEEE-Nr. | 33842582 |
