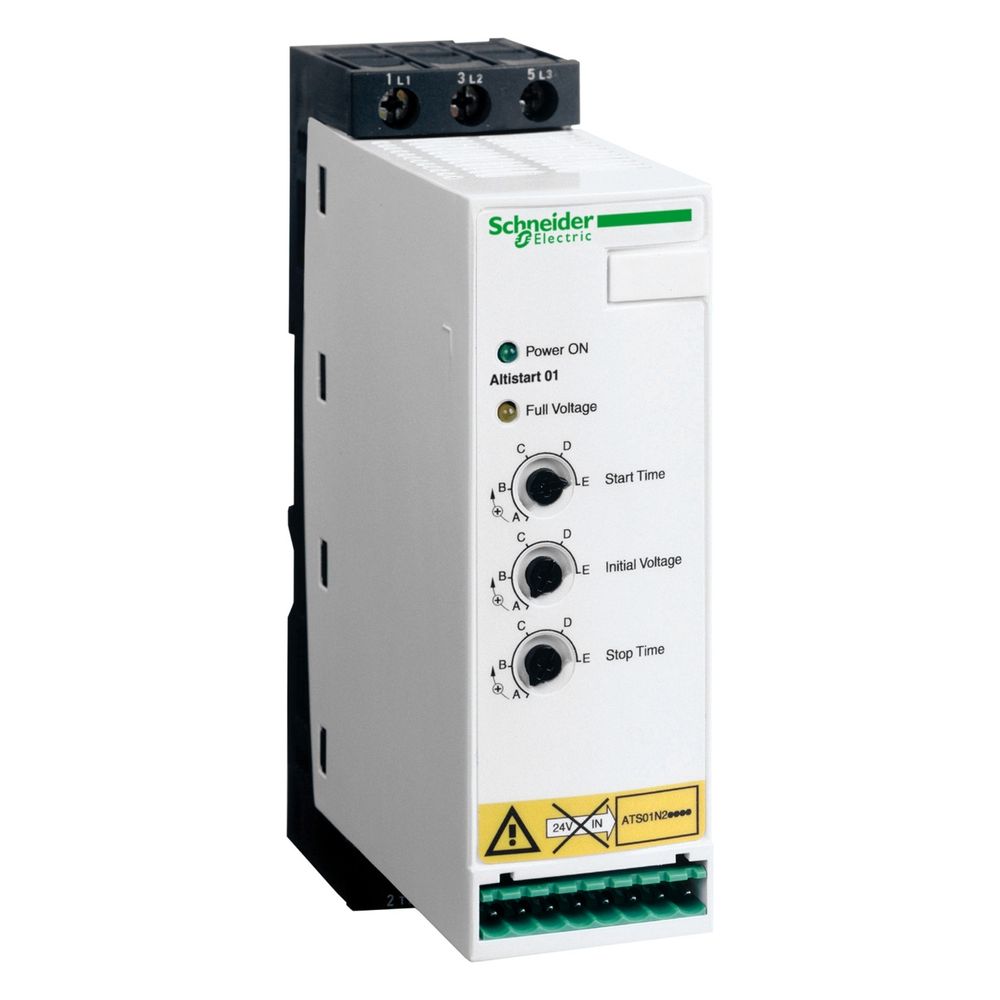

Schneider Electric Sanftanlasser Altistart 01 ATS01N222QN, 22A, 7,5kW, 380V, 154x45x131mm

Der Sanftanlasser der Baureihe Altistart 01 ermöglicht ein kontrolliertes Starten und Stoppen von Drehstrom-Asynchronmotoren. Durch die Steuerung mittels Spannungsrampe werden Stromspitzen in der Anlaufphase sowie mechanische Laststöße effektiv reduziert. Das kompakte Gerät eignet sich für den Einsatz in einfachen Maschinen wie Förderbändern, Pumpen, Lüftern und Kompressoren.

Funktionsweise und Anwendung

Das Gerät verfügt über eine integrierte Überbrückung, die nach Erreichen der Nenndrehzahl den Anlassvorgang abschließt und die Verlustleistung minimiert. Eine Boost-Funktion unterstützt das Anlaufen bei hohem Losbrechmoment. Die Inbetriebnahme erfolgt unkompliziert, wobei die Steuerspannung direkt im Anlasser integriert ist. Der Betrieb ist in senkrechter Position mit einer Toleranz von 10 Grad vorgesehen.

Schutz und Überwachung

Der Sanftanlasser ist mit einer LED-Anzeige zur Statusüberwachung ausgestattet, die den Betriebszustand sowie das Erreichen der Nennspannung signalisiert. Die elektromagnetische Verträglichkeit entspricht gängigen Industriestandards. Mit der Schutzart IP20 ist das Gerät für den Schaltschrankeinbau konzipiert und bietet eine hohe Zuverlässigkeit bei Umgebungstemperaturen bis 40 °C ohne Leistungsreduzierung.

Technische Daten

• Bemessungsbetriebsspannung: 380 - 415 V
• Bemessungsbetriebsstrom: 22 A
• Motorleistung: 7,5 - 11 kW
• Netzfrequenz: 47,5 - 63 Hz
• Schutzart: IP20
• Breite: 45 mm
• Höhe: 154 mm
• Tiefe: 131 mm
• Gewicht: 0,56 kg

Durch den Einsatz dieses Sanftanlassers werden mechanische Belastungen im Antriebsstrang reduziert, was die Lebensdauer der angeschlossenen Motoren unterstützt. Die kompakte Bauweise mit integriertem Kühlkörper erlaubt eine platzsparende Installation. Mit einer einstellbaren Hochlauf- und Verlangsamungszeit von 1 bis 10 Sekunden lässt sich das Start- und Stoppverhalten präzise an die jeweilige Anwendung anpassen, wodurch zudem Betriebsgeräusche minimiert werden.
