Beschreibung

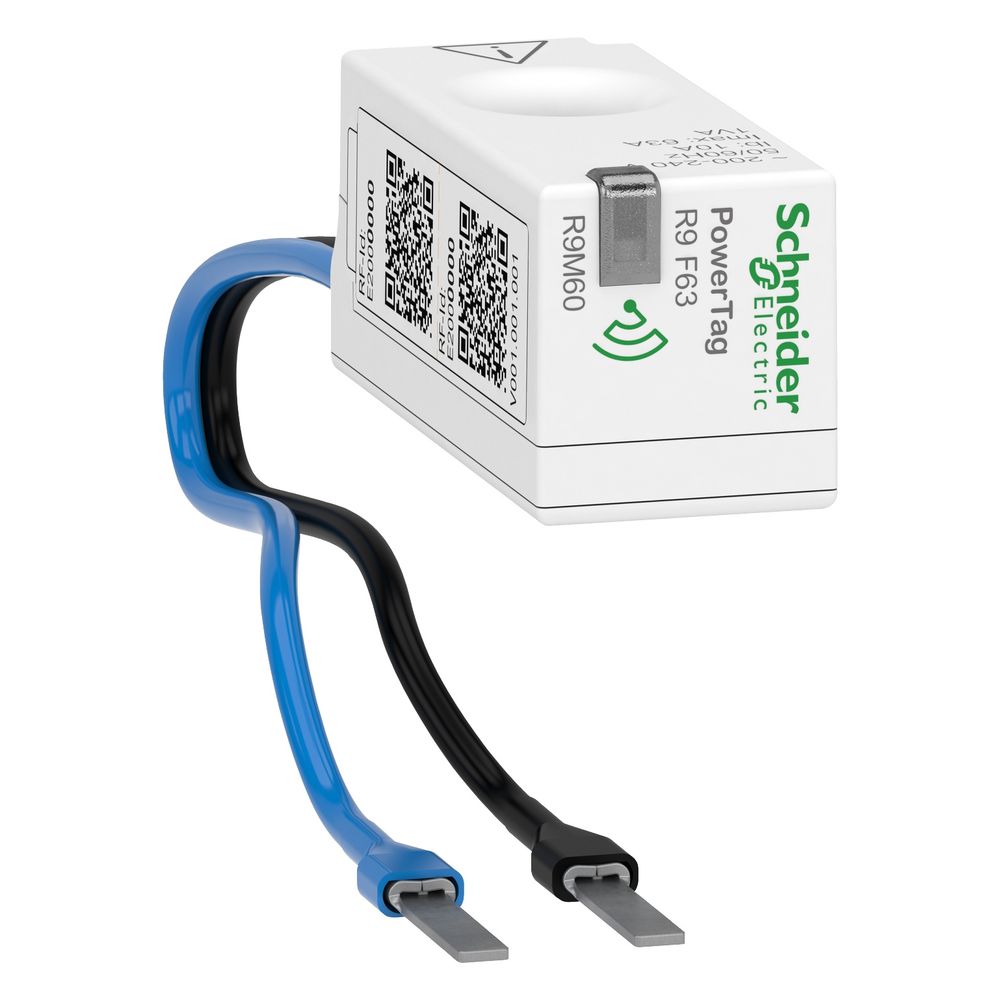

Schneider Electric Energiesensor PowerTag Resi9 R9M60, 63A, 1P+N, 18x20x42,6mm, Weiß
Der Energiesensor PowerTag Resi9 Flex F63 von Schneider Electric ermöglicht die präzise Überwachung von Wirkenergie, Strom und Spannung in 1-phasigen Stromkreisen. Das kompakte Modul mit einer Baubreite von 1 TE lässt sich flexibel an Leitungsschutzschaltern montieren und überträgt Energiedaten per Funk an den Wiser Hub. Das Gerät eignet sich für das Energiemanagement, die Lastüberwachung sowie die Überwachung von Fotovoltaikanlagen in Wohngebäuden.
Intelligente Energieüberwachung
Der Sensor erfasst elektrische Parameter in Echtzeit und unterstützt Funktionen wie den Überlastalarm sowie das Eventmanagement. Die Datenübertragung erfolgt über das ISM-Band im Bereich von 2,4 bis 2,4835 GHz. Durch die Integration in das Wiser-System lassen sich Verbrauchsdaten über die mobile App auswerten. Das Gerät ist für den Innenbereich konzipiert und erfüllt hohe Anforderungen an die elektromagnetische Verträglichkeit sowie Vibrationsfestigkeit.
Montage und Kompatibilität
Die Installation erfolgt direkt an Leistungsschaltern, wobei die Montage sowohl von oben als auch von unten möglich ist. Der Anschluss der Spannungs- und Stromerfassung erfolgt über vorkonfektionierte Drähte mit Kabelende. Mit einer Betriebstemperatur von -25 bis 60 °C und der Schutzart IK05 ist der Sensor für anspruchsvolle Umgebungsbedingungen in Schaltanlagen ausgelegt. Er ist kompatibel mit der ersten und zweiten Generation des Wiser Hubs.
Die kompakte Bauweise mit einer Breite von 18 mm erlaubt eine platzsparende Integration in Verteilungen. Mit einem maximalen Strom von 63 A und einer Genauigkeitsklasse 1 für Strom und Wirkenergie liefert der Sensor zuverlässige Messwerte für ein effizientes Energiemanagement. Die robuste Ausführung unterstützt eine präzise Last- sowie Stromkreisüberwachung.
Technische Daten
- Nennspannung: 220 - 240 V AC
- Maximaler Strom (Imax): 63 A
- Basisstrom (Ib): 10 A
- Genauigkeitsklasse: 1
- Baubreite: 1 TE (18 mm)
- Frequenz: 50 / 60 Hz
- Betriebstemperatur: -25 bis 60 °C
- Schutzart: IK05
- Übertragungsmedium: Funk (2,4 GHz)
- Leistungsverlust: 0,9 W
Technische Daten
| Hersteller | Schneider Electric |
| [Ib] Basisstrom | 10 |
| [Imax] Max Strom | 63 |
| Anzeigeart | ohne |
| Artikelnummer | SE-R9M60 |
| Ausführung | Direktmessung |
| Ausführung der Schnittstelle | sonstige |
| Baureihe | PowerLogic |
| Betriebshöhe | 0 - 2.000 |
| Breite | Sensorelement: 18 |
| Breite in TE | 1 |
| EAN-13 | 3606489524838 |
| EDL40-Signatur | Nein |
| Eingangsstrom | 40 |
| Elektroanschluss (Spannungserfassung & Stromversorgung) | Drähte mit Kabelende |
| Emissionsleistung | 10 mW |
| Farbton | Weiß (RAL 9003) |
| Formfaktor | Flex |
| Frequenz | 50 |
| Geeicht | Ja |
| Geeignet für | Bezug |
| Genauigkeitsklasse | B |
| Gewicht | 0,1 kg |
| Hauptfarbton | Weiß |
| Höhe | Sensorelement: 20 |
| Impulsausgang | ohne |
| Kabellänge | 0,25 |
| Kompatible Produktfamilie | Resi9 |
| Konformitätskennzeichen | CE |
| Leistungsverluste insgesamt | 0,9 |
| Max Stromverbrauch | 2 |
| Messungsart Lastgang | Nein |
| Mit Sperrcode | Nein |
| Montageart | Oben oder unten |
| Nennspannung (Un) N-L | 220 |
| Netzwerkfrequenz | 50 Hz 60 |
| Polart | 1-phasig |
| Pole | 1P + N |
| Produkt- oder Komponententyp | Energiesensor |
| Produktbestimmung | Schaltanlage |
| Produktgewicht | 46 |
| Rücklaufsperre | Nein |
| Schutzart (IP) | IK05 |
| Schutzart (NEMA) | 1 |
| Strom | 63 |
| Strom (Imax) | 63 |
| Sättigungsstrom | 130 |
| Tarifausführung | Eintarif |
| Tiefe | Sensorelement: 42,6 |
| Umgebungstemperatur bei Betrieb | -25…60 |
| Umgebungstemperatur bei Lagerung | -40…85 |
| Verschmutzungsgrad | 3 |
| Versorgungsspannung | 200 - 240 V AC, ± 20 |
| Zulassung | innerstaatlich |
| Zusammensetzung des Kabels | 1 x 0,33 |
| Zählertyp | elektronisch |
| WEEE-Nr. | 33842582 |
