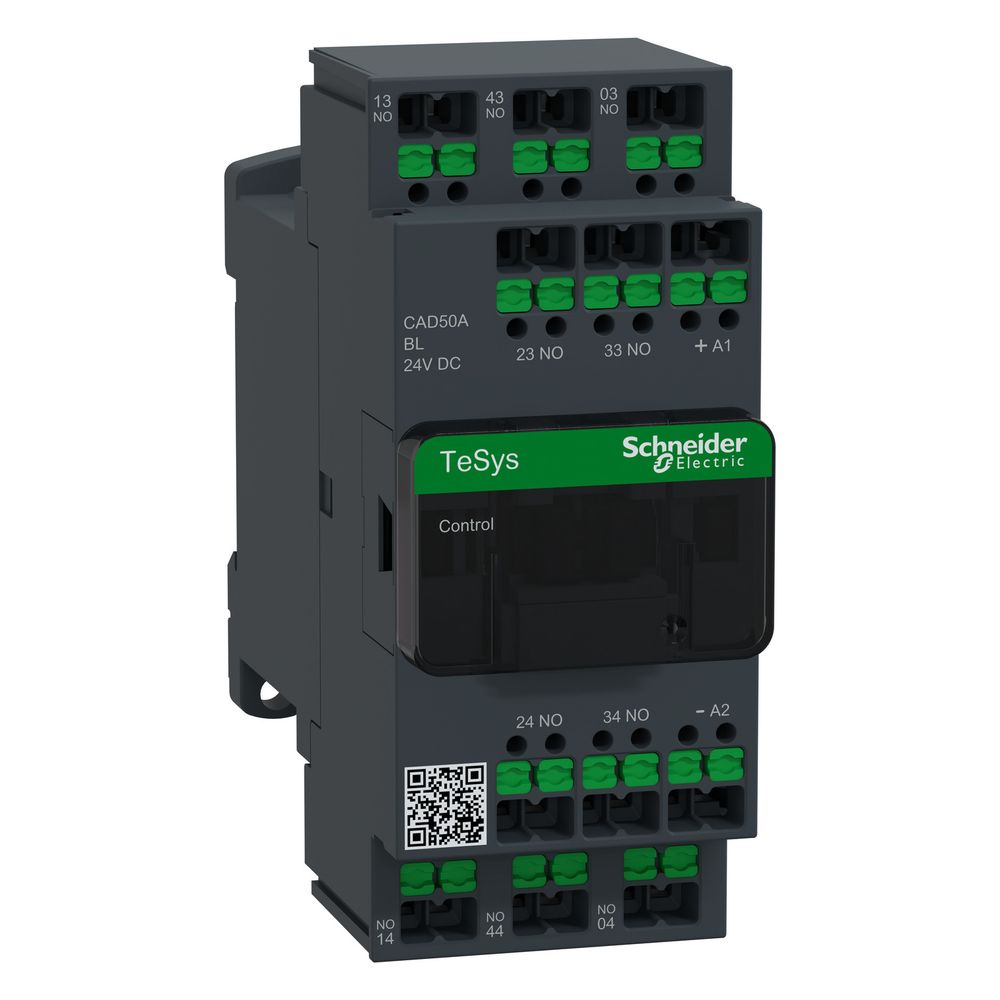

Schneider Electric Steuerrelais TeSys CAD50ABL, 24V DC, 5 Schließer, 107x45x93mm
Das TeSys Control Hilfsschütz von Schneider Electric ist ein leistungsstarkes Steuerrelais für anspruchsvolle Anwendungen im Steuerstromkreis. Mit fünf Schließerkontakten und einer energieeffizienten 24 V DC Spule ermöglicht es eine zuverlässige Schaltleistung bei hoher Betriebsfrequenz. Die Installation erfolgt komfortabel über die wartungsfreie SnapIN-Anschlussklemme, die eine sichere Verbindung für verschiedene Leiterquerschnitte bietet.
Zuverlässigkeit und Anwendung
Das Steuerrelais ist für den Einsatz in Gebrauchskategorien bis AC-15 und DC-13 ausgelegt und zeichnet sich durch eine hohe mechanische Lebensdauer von 30 Millionen Zyklen aus. Dank mechanisch gekoppelter Kontakte und Spiegelkontakte eignet sich das Gerät für sicherheitsrelevante Applikationen. Die robuste Bauweise gewährleistet eine hohe Schock- und Schwingungsfestigkeit, was den Einsatz in industriellen Umgebungen mit hohen Anforderungen an die Betriebssicherheit unterstützt.
Technische Daten
- Anzahl Hilfskontakte (Schließer): 5
- Bemessungssteuerspeisespannung: 24 V DC
- Bemessungsbetriebsstrom: 10 A
- Bemessungsisolationsspannung: 690 V
- Mechanische Lebensdauer: 30 Mcycles
- Anschlussart: SnapIN
- Breite: 45 mm
- Höhe: 107 mm
- Tiefe: 93 mm
- Gewicht: 562 g
Dieses Hilfsschütz überzeugt durch seine kompakte Bauform und die geringe Leistungsaufnahme von 2,4 W. Mit einer Bemessungsbetriebsspannung von bis zu 690 V und einer hohen Schaltfrequenz von bis zu 180 Zyklen pro Minute bietet es eine effiziente Lösung für komplexe Steuerungsaufgaben. Die Kombination aus robuster Mechanik und moderner Anschlusstechnik sorgt für eine dauerhafte Betriebssicherheit in anspruchsvollen industriellen Schaltanlagen.
Technische Daten
| Hersteller | Schneider Electric |
| [Irms] Bemessungseinschaltvermögen | 140 A AC 250 A DC |
| [Ith] Konventioneller thermischer Strom in freier Luft | 10 A (bei 60 °C) |
| [Uc] Steuerkreisspannung | 24 V DC |
| [Ue] Bemessungs-Betriebsspannung | <= 690 V AC 25 - 400 |
| Anschlussart Hilfsstromkreis | sonstige |
| Anwendung des Schützes | Steuerstromkreis |
| Anzahl der Hilfskontakte als Schließer | 5 |
| Anzahl der Hilfskontakte als Schließer, voreilend | 0 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Hilfskontakte als Öffner, verzögert schaltend | 0 |
| Anzugsleistung in W | 2,4 W (bei 20 °C) |
| Artikelnummer | SE-CAD50ABL |
| Baureihe | TeSys |
| Bemessungsbetriebsstrom | 10 |
| Bemessungsbetriebsstrom Ie, 400 V | 10 |
| Bemessungsschaltstrom | 0,005 |
| Bemessungssteuerspeisespannung DC | 24 |
| Betriebshöhe | 0 - 3.000 |
| Betriebsspannung DC | 690 |
| Breite | 45 |
| EAN-13 | 3606487541288 |
| Geeignet für Handbedienung | Nein |
| Gewicht | 0,582 kg |
| Halteleistungsaufnahme in W | 2,4 W bei 20 |
| Höhe | 107 |
| Isolationswiderstand | > 10 |
| Max Betriebsrate | 180 cyc / mn |
| Mechanische Lebensdauer | 30 Mcycles |
| Min Schaltspannung | 17 |
| Min Schaltstrom | 5 |
| Mit LED-Anzeige | Nein |
| Montageart | sonstige |
| Montagehalterung | Schiene Platte |
| Nutzungskategorie | AC-15 AC-14 DC-13 |
| Produkt- oder Komponententyp | Steuerrelais |
| Produktgewicht | 562 |
| Schnittstelle | Nein |
| Spannungsart der Betriebsspannung | DC |
| Spannungsart zur Betätigung | DC |
| Tiefe | 93 |
| Umgebungstemperatur bei Lagerung | -60…80 |
| Zeitkonstante | 40 |
| Zusammensetzung des Polkontakts | 5 NO |
| WEEE-Nr. | 33842582 |
