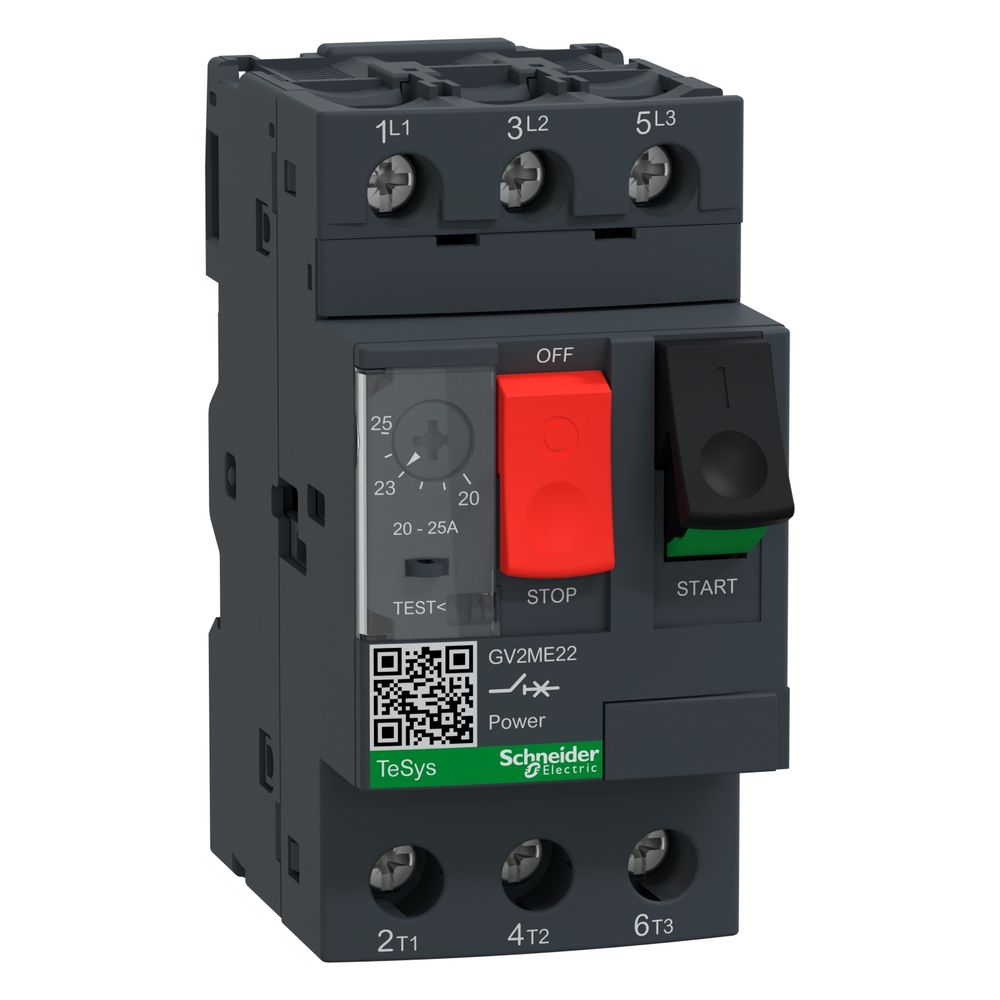

Schneider Electric Motor-Leistungsschalter TeSys Deca GV2ME22, 20-25A, Dunkelgrau

Der Motorschutzschalter aus der Baureihe TeSys Deca bietet zuverlässigen Schutz für elektrische Motoren. Das thermomagnetische Gerät ist für einen Bemessungsstrom von 25 A ausgelegt und deckt einen Einstellbereich für den thermischen Schutz von 20 bis 25 A ab. Die Bedienung erfolgt über integrierte Drucktasten.

Robuste Technik für den Motorschutz

Das Gerät ist für den Einsatz in AC-Netzwerken konzipiert und zeichnet sich durch eine hohe mechanische sowie elektrische Lebensdauer von 100.000 Zyklen aus. Mit einer Bemessungsbetriebsspannung von bis zu 690 V AC und einer Phasenausfall-Empfindlichkeit sorgt der Schalter für einen sicheren Betrieb. Die Montage erfolgt flexibel auf einer 35 mm symmetrischen DIN-Schiene oder mittels Adapterplatte auf einer Montageplatte.

Anschluss und Sicherheit

Der Anschluss der Hauptstromkreise erfolgt über Schraubklemmen, die eine sichere Kontaktierung starrer und flexibler Leiter ermöglichen. Das Gerät ist für eine Umgebungstemperatur von -20 bis 60 °C ausgelegt und erfüllt hohe Anforderungen an die mechanische Robustheit. Dank der kompakten Bauweise mit einer Breite von 45 mm lässt sich der Schalter platzsparend in Schaltschränken integrieren.

Dieser Motorschutzschalter kombiniert thermischen Überlastschutz mit einem magnetischen Kurzschlussauslöser, um Motoren effektiv vor Überlast und Kurzschlüssen zu bewahren. Mit einer Leistung von 11 kW bei 400 V und einem hohen Ausschaltvermögen bietet das Gerät eine leistungsstarke Lösung für industrielle Anwendungen. Die einfache Handhabung und die Eignung für Isolation nach IEC-Normen machen ihn zu einer zuverlässigen Komponente in der Antriebstechnik.

Technische Daten

• Bemessungsstrom: 25 A
• Einstellbereich thermischer Schutz: 20-25 A
• Leistung bei 400 V: 11 kW
• Polzahl: 3
• Auslöser-Technologie: Thermomagnetisch
• Anschlussart: Schraubanschluss
• Breite: 45 mm
• Höhe: 89 mm
• Tiefe: 78,2 mm
• Gewicht: 0,26 kg
